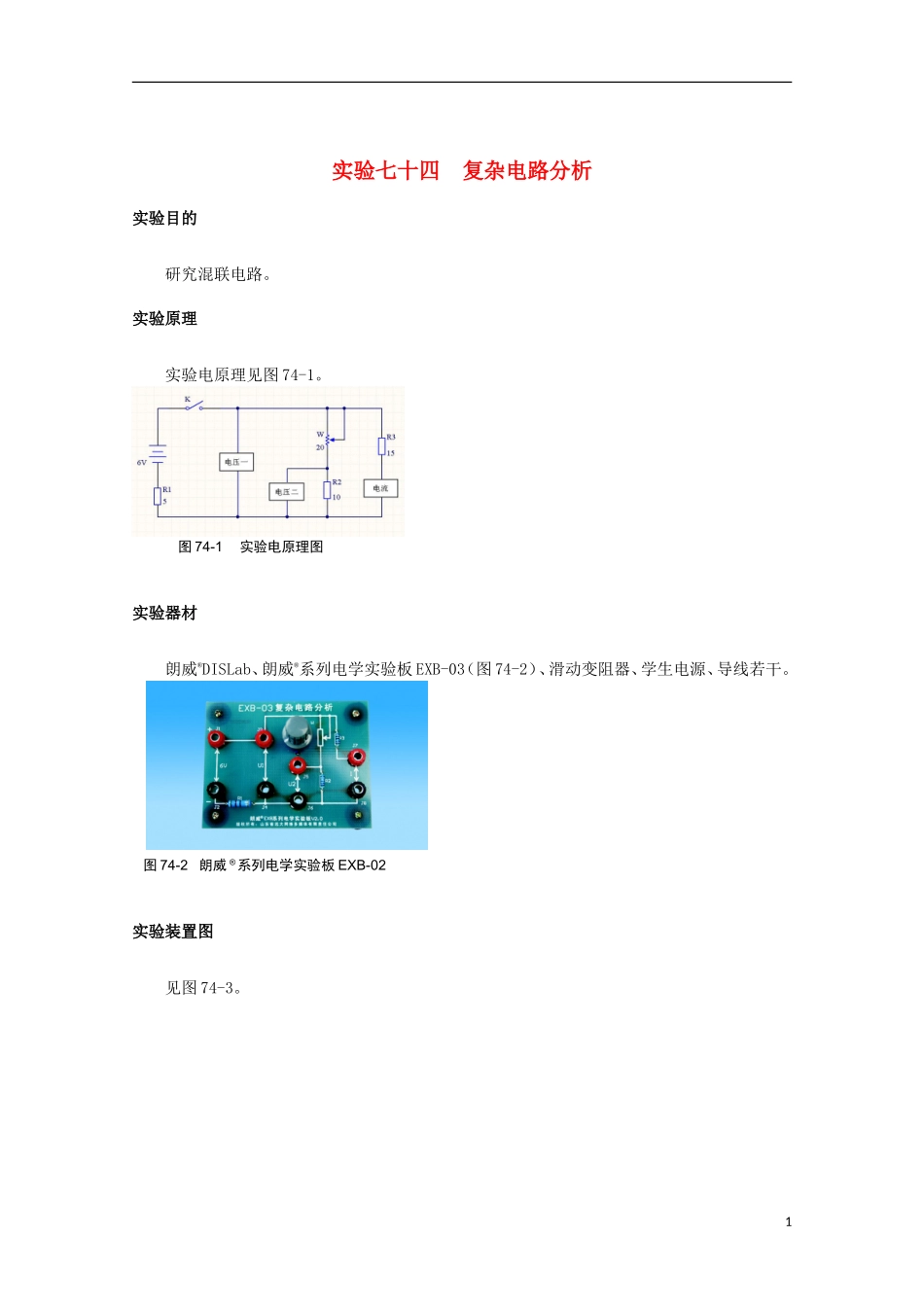

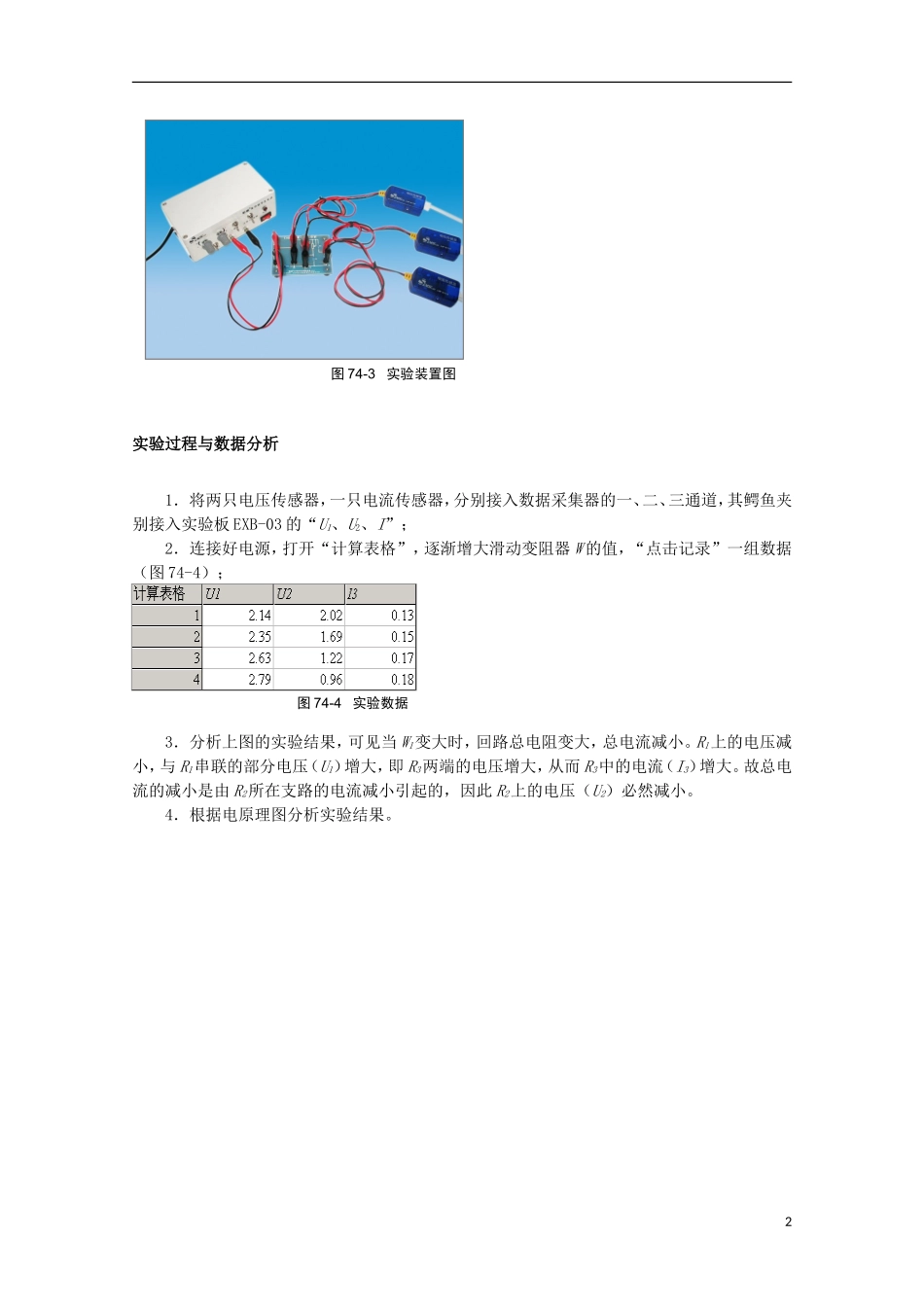

实验七十四 复杂电路分析实验目的研究混联电路。实验原理实验电原理见图 74-1。实验器材朗威®DISLab、朗威®系列电学实验板 EXB-03（图 74-2）、滑动变阻器、学生电源、导线若干。实验装置图见图 74-3。 图 74-1 实验电原理图 图 74-2 朗威 ®系列电学实验板 EXB-021实验过程与数据分析1．将两只电压传感器，一只电流传感器，分别接入数据采集器的一、二、三通道，其鳄鱼夹别接入实验板 EXB-03 的“U1、U2、I”；2．连接好电源，打开“计算表格”，逐渐增大滑动变阻器 W 的值，“点击记录”一组数据（图 74-4）；3．分析上图的实验结果，可见当 W1变大时，回路总电阻变大，总电流减小。R1上的电压减小，与 R1串联的部分电压（U1）增大，即 R3两端的电压增大，从而 R3中的电流（I3）增大。故总电流的减小是由 R2所在支路的电流减小引起的，因此 R2上的电压（U2）必然减小。4．根据电原理图分析实验结果。图 74-3 实验装置图图 74-4 实验数据2
