人教版高中物理第二册电流表的工作原理教案

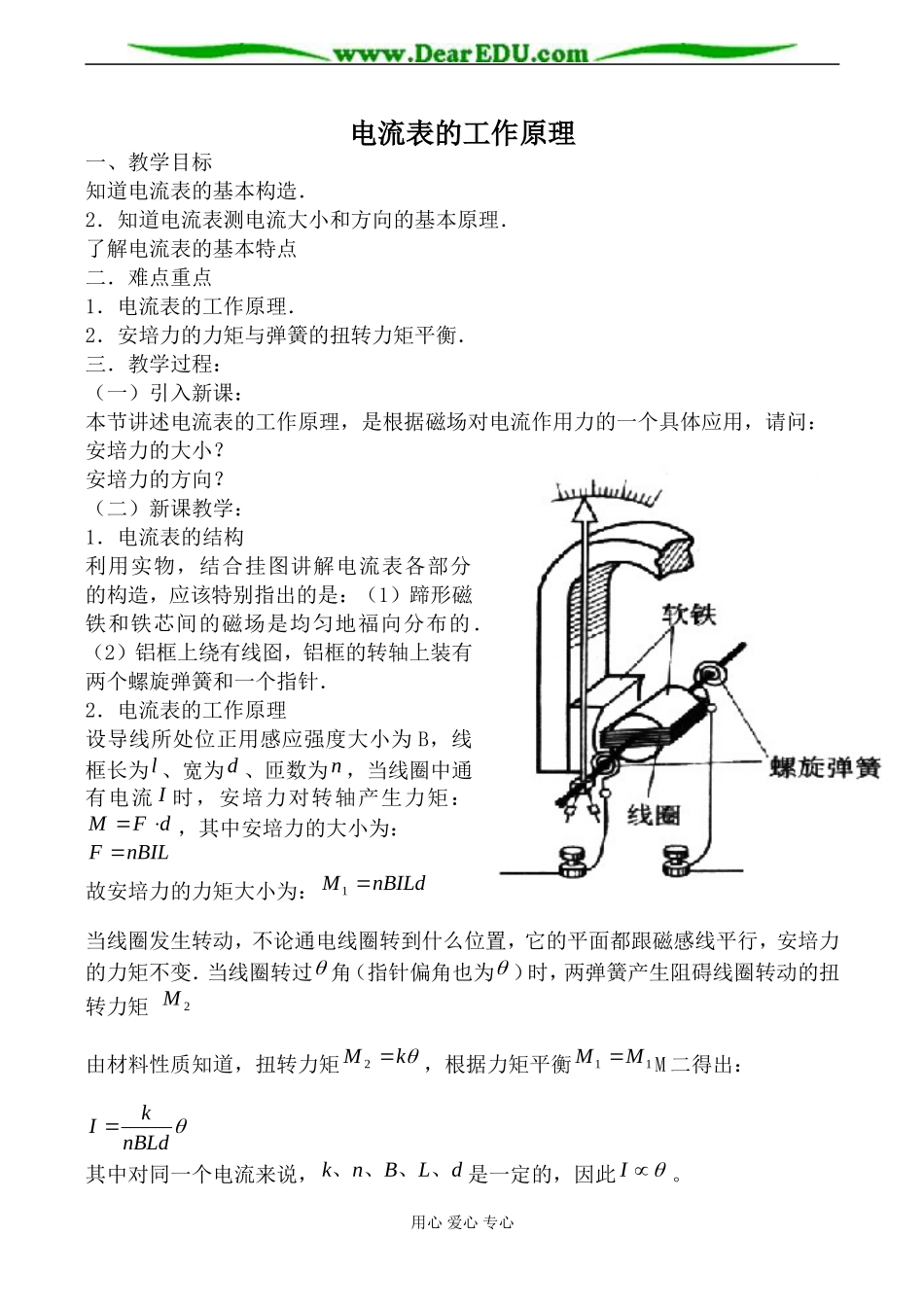

电流表的工作原理一、教学目标知道电流表的基本构造．2．知道电流表测电流大小和方向的基本原理．了解电流表的基本特点二．难点重点1．电流表的工作原理．2．安培力的力矩与弹簧的扭转力矩平衡．三．教学过程：（一）引入新课：本节讲述电流表的工作原理，是根据磁场对电流作用力的一个具体应用，请问：安培力的大小？安培力的方向？（二）新课教学：1．电流表的结构利用实物，结合挂图讲解电流表各部分的构造，应该特别指出的是：（1）蹄形磁铁和铁芯间的磁场是均匀地福向分布的．（2）铝框上绕有线囵，铝框的转轴上装有两个螺旋弹簧和一个指针．2．电流表的工作原理设导线所处位正用感应强度大小为 B，线框长为l 、宽为d 、匝数为n ，当线圈中通有电流 I 时，安培力对转轴产生力矩：dFM，其中安培力的大小为：nBILF  故安培力的力矩大小为：nBILdM 1当线圈发生转动，不论通电线圈转到什么位置，它的平面都跟磁感线平行，安培力的力矩不变．当线圈转过 角（指针偏角也为 ）时，两弹簧产生阻碍线圈转动的扭转力矩 2M由材料性质知道，扭转力矩kM2，根据力矩平衡11MM M 二得出：nBLdkI  其中对同一个电流来说，dLBnk、、、、是一定的，因此I。用心 爱心 专心所以通过偏角 的值可以反映电流 I 值的大小，且电流刻度是均匀的．当 取最大值时，通过电流表的电流最大，称为满偏电流gI ，所以使用电流表时应注意不要超过满偏电流gI ．四、小结：本节课我们学习了电流表的工作原理，希望同学们的理解用电流表测量电流的原理，在以后使用电流表时注意不超过量程．五、板书设计：电流表的工作原理 1．电流表的结构 2．电流表的工作原理 安培力力矩：nBILdM 1 弹簧扭转力矩：kM2 平衡时，21MM  nBLdkI  3．电流表的特点 （1）电流表的刻度是均匀的． （2）允许通入的电流不能超过gI ．（3）电流表有一定的内阻gR 。用心 爱心 专心
