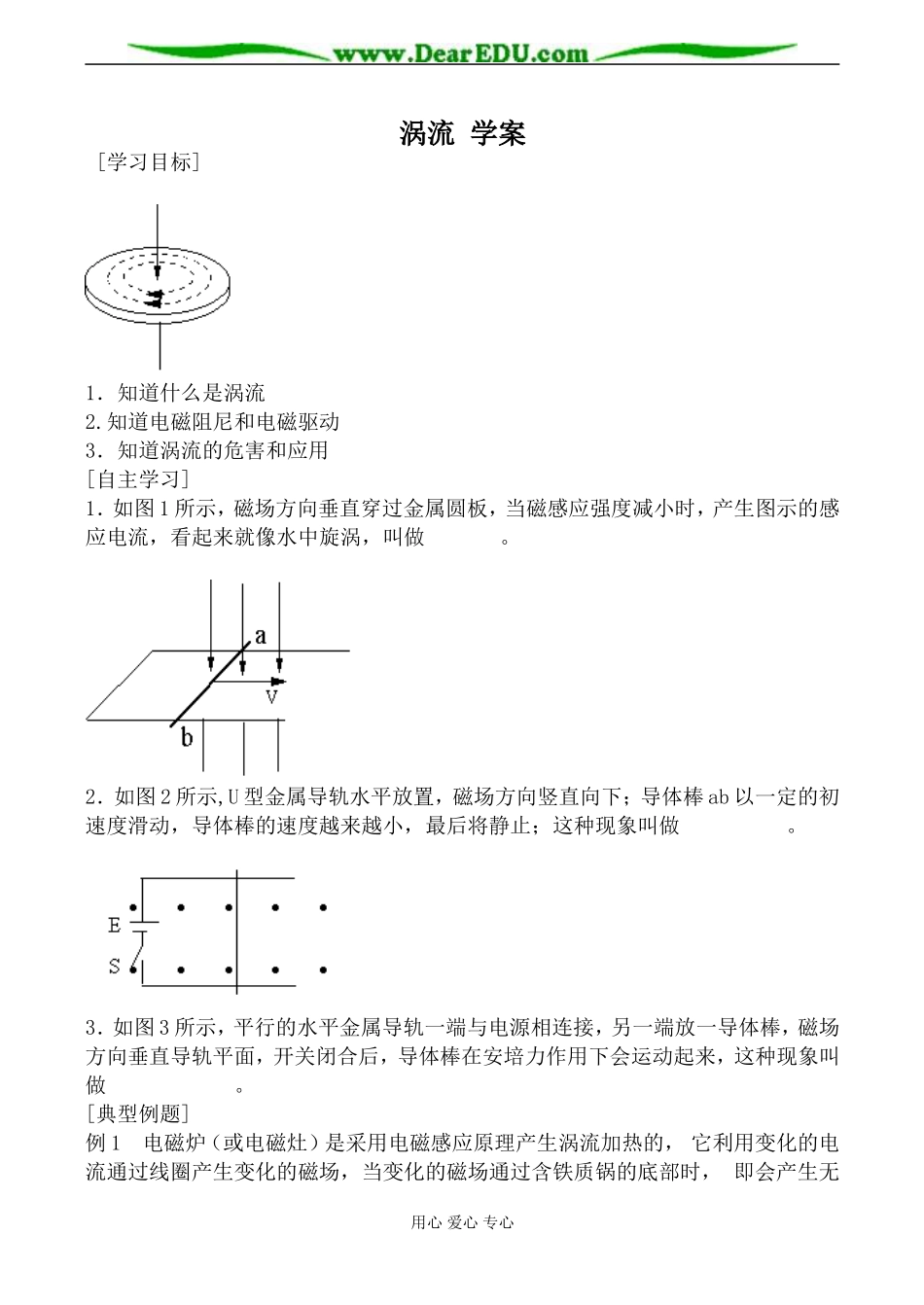

涡流 学案 [学习目标] 1．知道什么是涡流2.知道电磁阻尼和电磁驱动3．知道涡流的危害和应用[自主学习]1．如图 1 所示，磁场方向垂直穿过金属圆板，当磁感应强度减小时，产生图示的感应电流，看起来就像水中旋涡，叫做 。2．如图 2 所示,U 型金属导轨水平放置，磁场方向竖直向下；导体棒 ab 以一定的初速度滑动，导体棒的速度越来越小，最后将静止；这种现象叫做 。3．如图 3 所示，平行的水平金属导轨一端与电源相连接，另一端放一导体棒，磁场方向垂直导轨平面，开关闭合后，导体棒在安培力作用下会运动起来，这种现象叫做 。[典型例题] 例 1 电磁炉（或电磁灶）是采用电磁感应原理产生涡流加热的， 它利用变化的电流通过线圈产生变化的磁场，当变化的磁场通过含铁质锅的底部时， 即会产生无用心 爱心 专心数之小涡流，使锅体本身自行高速升温，然后再加热锅内食物。 电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收， 不会泄漏，对人体健康无危害。关于电磁炉，以下说法中正确的是：电磁炉是利用变化的磁场在食物中产生涡流对食物加热的电磁炉是利用变化的磁场产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热的分析：由以上电磁炉的工作原理可知，(A)(D)错误(B)正确，关于(C)是微波炉的加热原理。例 2 弹簧上端固定，下端挂一只条形磁铁，使磁铁上下振动，磁铁的振动幅度不变。若在振动过程中把线圈靠近磁铁，如图 4 所示，观察磁铁的振幅将会发现：S 闭合时振幅逐渐减小，S 断开时振幅不变 (B)S 闭合时振幅逐渐增大，S 断开时振幅不变(C)S 闭合或断开，振幅变化相同(D)S 闭合或断开，振幅都不发生变化分析：S 断开时，磁铁振动穿过线圈的磁通量发生变化，线圈中无感应电流，振幅不变；S 闭合时有感应电流，有电能产生；磁铁的机械能越来越少，振幅逐渐减少，A 正确。[针对训练]1.在水平放置的光滑导轨上，沿导轨固定一个条形磁铁，如图 5 所示。现有铜、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的 A 点以某一初速向磁铁滑去。各物块在向磁铁运动的过程中 ：(A)都做匀速运动 (B)甲、乙做加速运动(C)甲、乙做减速运动 (D)乙、丙做匀速运动2．磁电式仪表的线圈常常用铝框做骨架，把线圈绕在铝框上；而不用塑料做骨架是因为...
