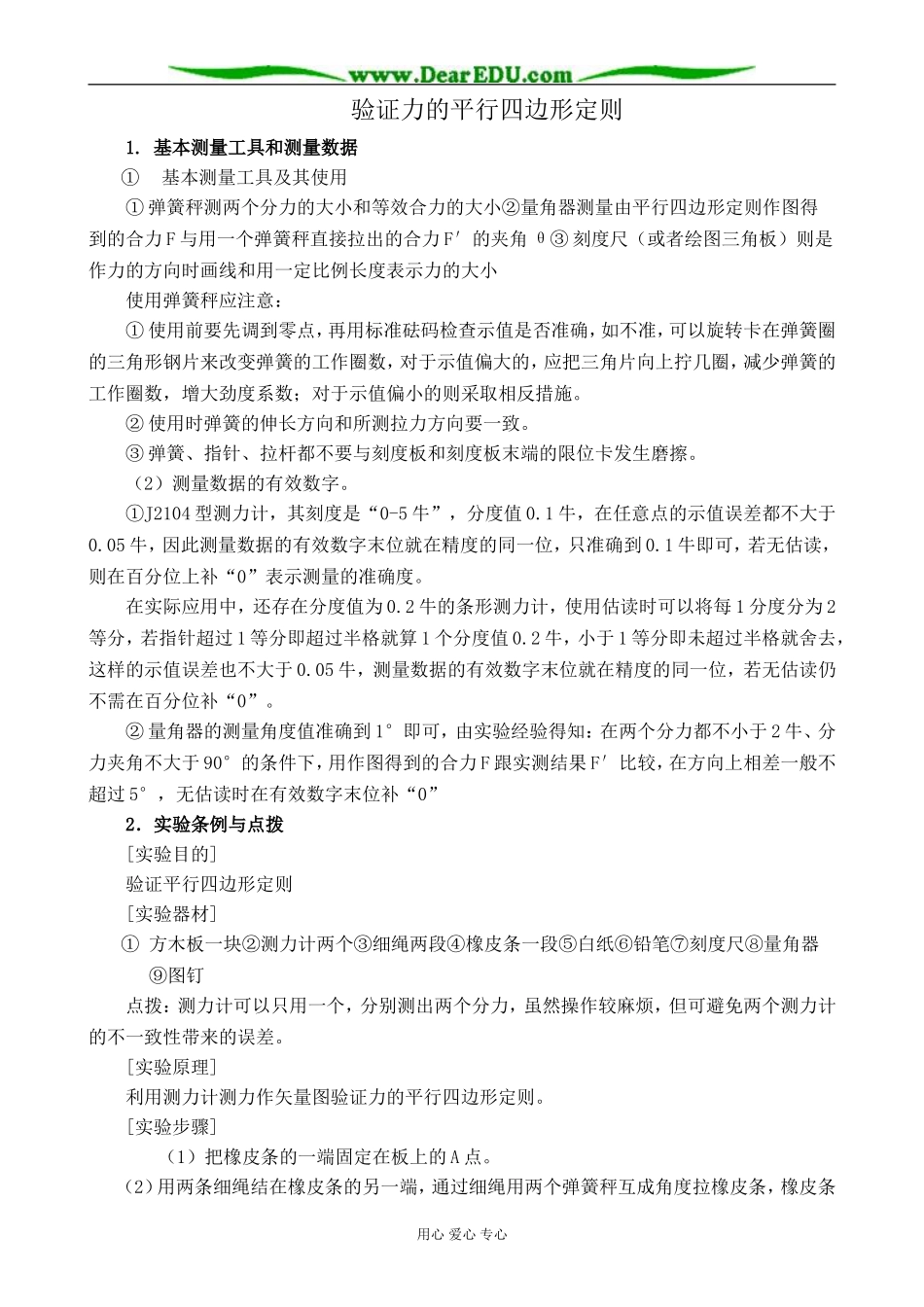

验证力的平行四边形定则1. 基本测量工具和测量数据 ①基本测量工具及其使用 ① 弹簧秤测两个分力的大小和等效合力的大小②量角器测量由平行四边形定则作图得到的合力 F 与用一个弹簧秤直接拉出的合力 F′的夹角 θ③ 刻度尺（或者绘图三角板）则是作力的方向时画线和用一定比例长度表示力的大小使用弹簧秤应注意：① 使用前要先调到零点，再用标准砝码检查示值是否准确，如不准，可以旋转卡在弹簧圈的三角形钢片来改变弹簧的工作圈数，对于示值偏大的，应把三角片向上拧几圈，减少弹簧的工作圈数，增大劲度系数；对于示值偏小的则采取相反措施。② 使用时弹簧的伸长方向和所测拉力方向要一致。③ 弹簧、指针、拉杆都不要与刻度板和刻度板末端的限位卡发生磨擦。（2）测量数据的有效数字。①J2104 型测力计，其刻度是“0-5 牛”，分度值 0.1 牛，在任意点的示值误差都不大于0.05 牛，因此测量数据的有效数字末位就在精度的同一位，只准确到 0.1 牛即可，若无估读，则在百分位上补“0”表示测量的准确度。在实际应用中，还存在分度值为 0.2 牛的条形测力计，使用估读时可以将每 1 分度分为 2等分，若指针超过 1 等分即超过半格就算 1 个分度值 0.2 牛，小于 1 等分即未超过半格就舍去，这样的示值误差也不大于 0.05 牛，测量数据的有效数字末位就在精度的同一位，若无估读仍不需在百分位补“0”。② 量角器的测量角度值准确到 1°即可，由实验经验得知：在两个分力都不小于 2 牛、分力夹角不大于 90°的条件下，用作图得到的合力 F 跟实测结果 F′比较，在方向上相差一般不超过 5°，无估读时在有效数字末位补“0”2．实验条例与点拨[实验目的]验证平行四边形定则[实验器材]① 方木板一块②测力计两个③细绳两段④橡皮条一段⑤白纸⑥铅笔⑦刻度尺⑧量角器⑨图钉 点拨：测力计可以只用一个，分别测出两个分力，虽然操作较麻烦，但可避免两个测力计的不一致性带来的误差。[实验原理]利用测力计测力作矢量图验证力的平行四边形定则。[实验步骤]（1）把橡皮条的一端固定在板上的 A 点。 （2）用两条细绳结在橡皮条的另一端，通过细绳用两个弹簧秤互成角度拉橡皮条，橡皮条用心 爱心 专心伸长，使结点伸长到 O 点（如图 2-1） 点拨：经验得知两个分力 F1、F2间夹角 θ 越大，用平行四边形作图得出的合力 F 的误差也越大，所以实验中不要把 θ 角取得太大，一般不大于 90°为最佳。橡皮条、...
