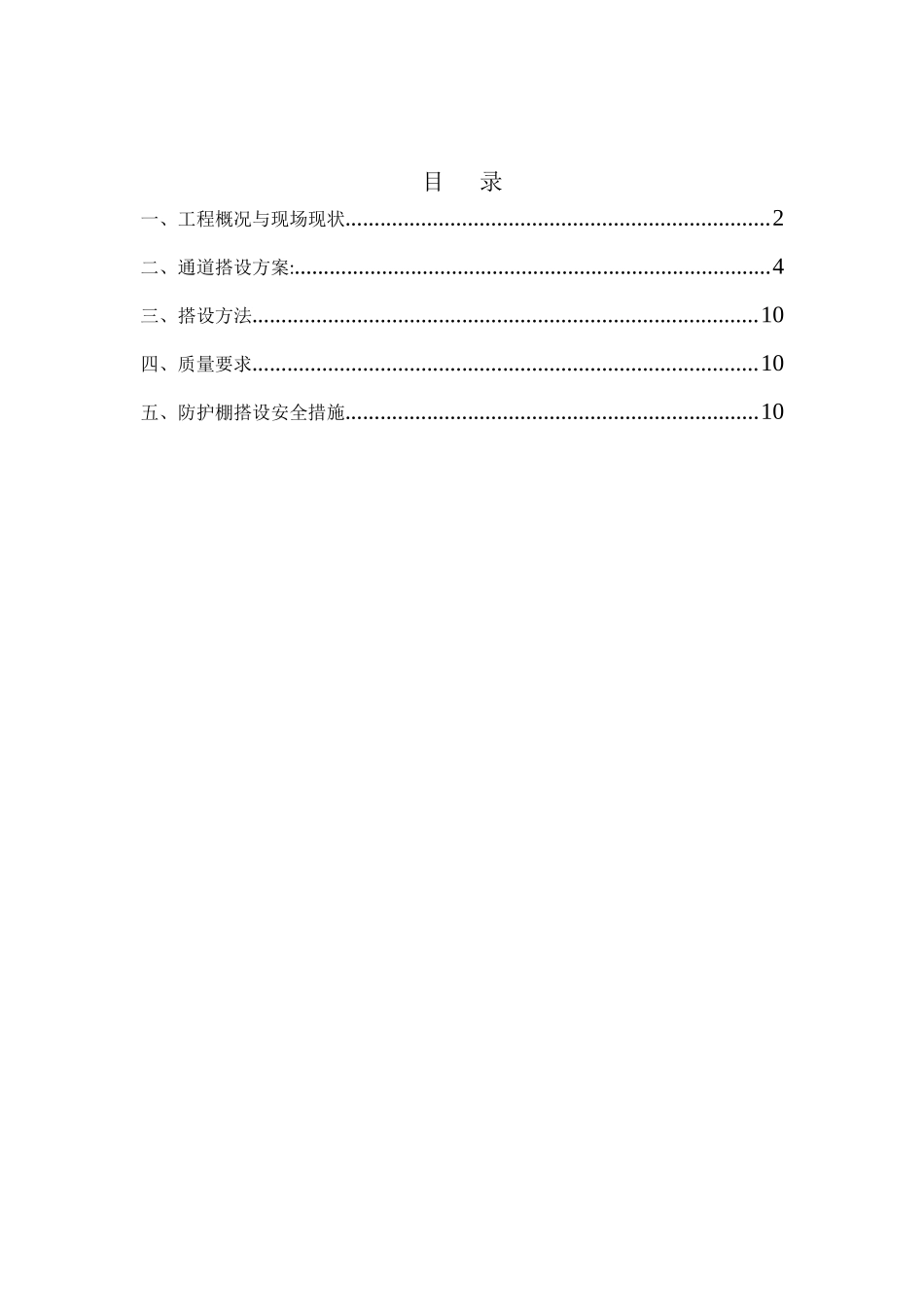

目 录一、工程概况与现场现状.........................................................................2二、通道搭设方案:..................................................................................4三、搭设方法.......................................................................................10四、质量要求.......................................................................................10五、防护棚搭设安全措施.......................................................................10一、工程概况与现场现状本工程地处北京市朝阳区景华南街和金桐东路交叉口的西北角。工程由主楼和裙楼组成，主楼 19 层，裙楼 2 层（高 13.4m），目前在施 B 座办公楼地上部分为主楼。在主楼东侧穿过财宝中心，距离 420m 左右是地铁金台夕照站，由于项目地处北京市朝阳区 CBD 核心地段，西邻远洋光华国际写字楼及北京繁华的世贸天阶，北邻新城国际，东邻财宝中心公寓及嘉里大酒店，南邻世纪财宝中心及国贸第一高楼，日常过往人流频繁。为确保过往人员的安全，特编制本通道遮挡防护方案，位置详见图示。防护通道地理位置项目位置金桐东路二、通道搭设方案:1．人行道部分东侧原人行横道宽度：3.5m，南侧原人行横道宽度：3.8m，防护棚搭设宽度均暂定 3.0m（长度：南侧搭设 60m，东侧搭设 72m）；立杆选用 F100*100*6方钢，横向间距 3.0m,纵向间距 3.0m；上部横向及纵向构件选用 F100*100*6 方钢；在通道两侧立杆中部距地 1.8m 高度安装 F60*60*6 方钢拉结，下部安装F100*100*6 方钢拉结；1.8m 以下通道侧面安装密目安全网，用绑扎丝固定，每半月派人清理安全网上尘土并维护；通道所有钢构件均除锈刷防锈漆两遍，面层刷红白相间油漆；最上边部分通道正面及临街侧面安装 1m 高宣传安全施工的标语；安装通道位置属繁华商业区街道，不能长期占用人行通道进行安装搭设，通道横向构件定型制作，纵向构件采纳装配式，采纳 M16 螺栓连接；安装完毕骨架后再铺设木方、木跳板及钢板。东侧有绿化树木影响，高度可按现场情况做适当调整。南侧 B 座施工进出大门，东南角通道交叉部分均依据现场情况调整。具体施工做法见下图： 2．运输车辆通行部分B 座南侧大门宽度：8m，搭设宽度 6m；立杆选用 F100*100*6 方钢，横向间距 6m,横杆选用 F100*100*6 方钢；具体施工做法见下图：装配式纵向构...
