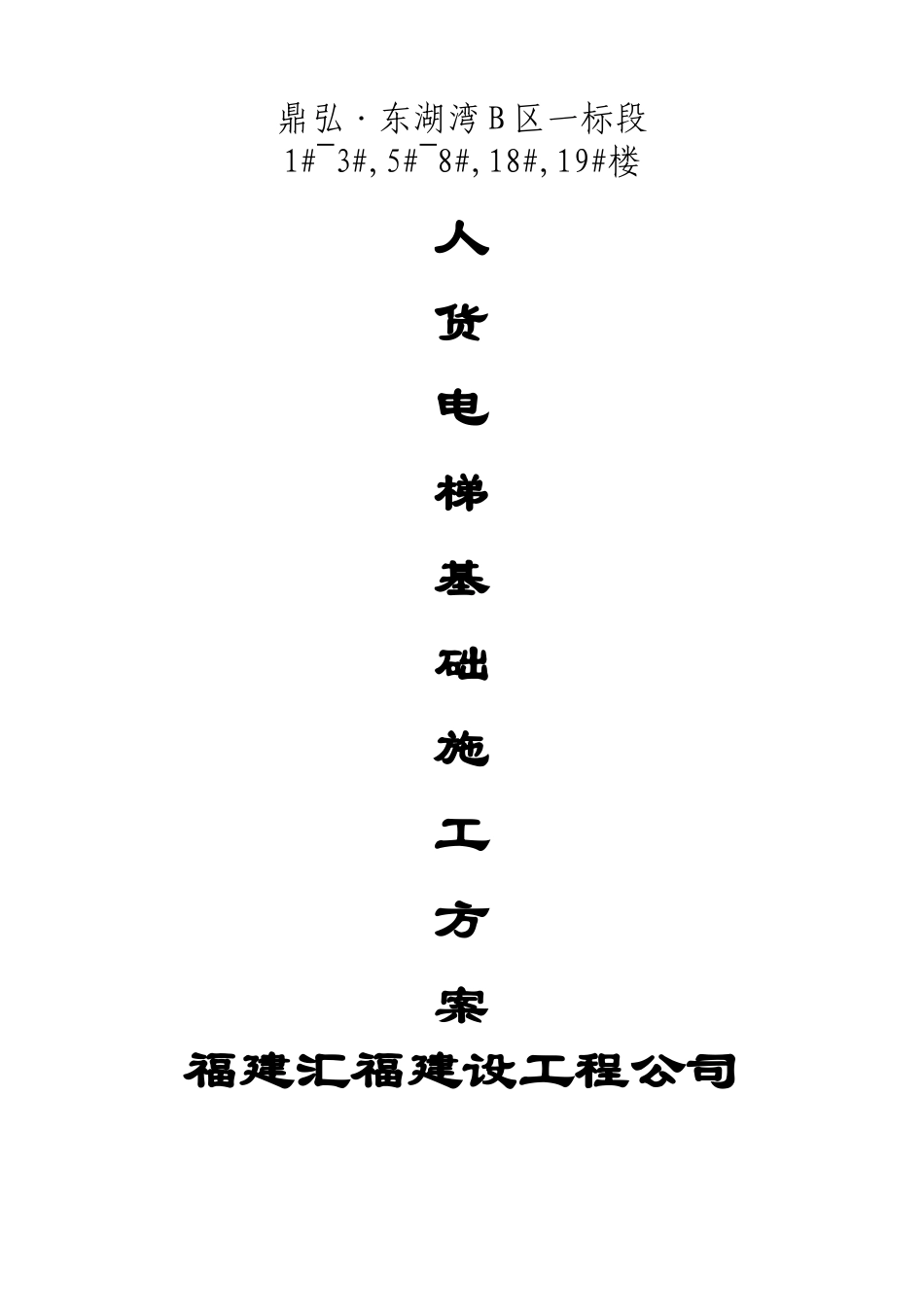

人货电梯基础施工方案终

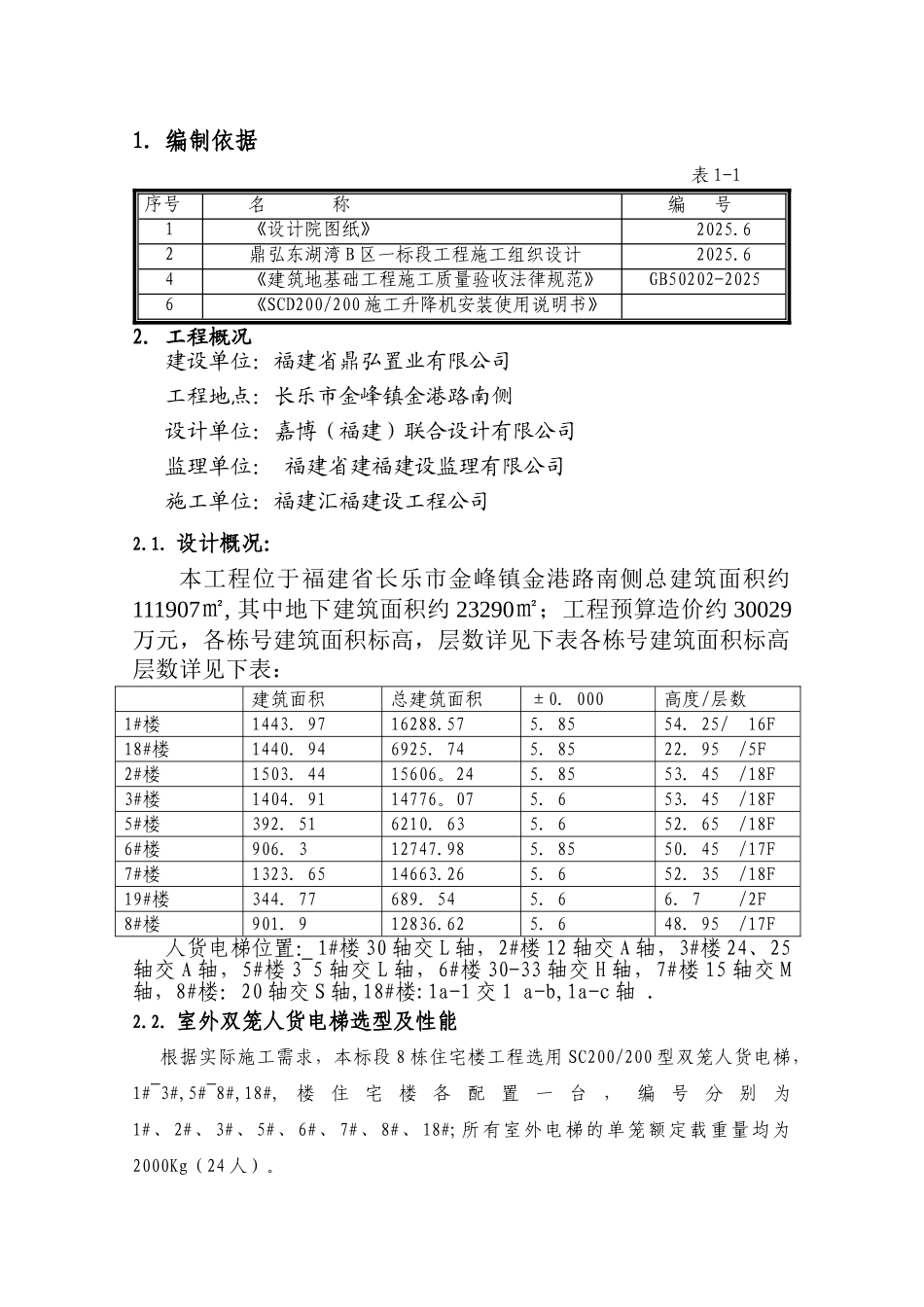

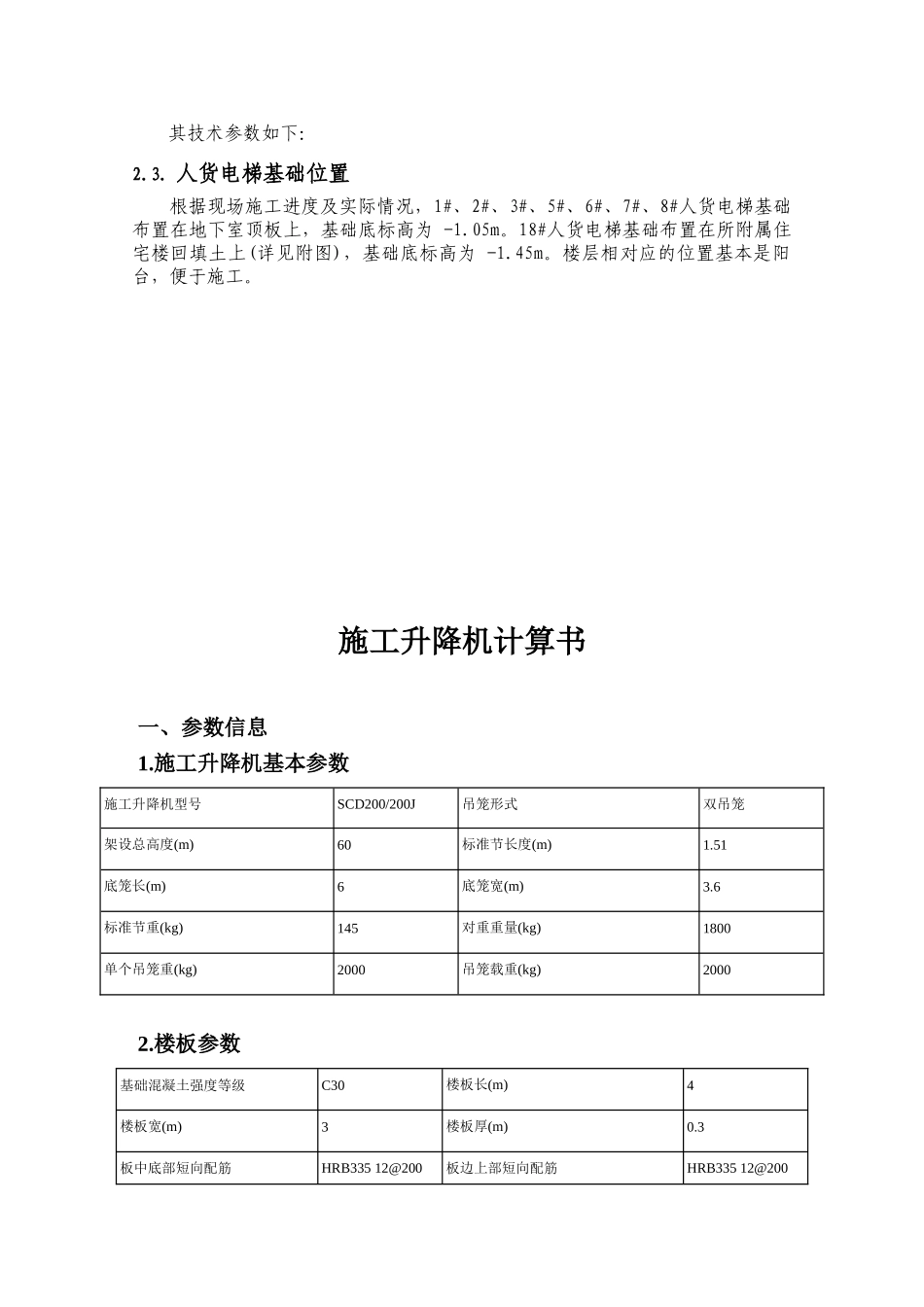

鼎弘·东湖湾 B 区一标段1#~3#,5#~8#,18#,19#楼人货电梯基础施工方案福建汇福建设工程公司1. 编制依据 表 1-1序号名 称编 号1《设计院图纸》2025.62鼎弘东湖湾 B 区一标段工程施工组织设计2025.64《建筑地基础工程施工质量验收法律规范》GB50202-20256《SCD200/200 施工升降机安装使用说明书》2. 工程概况建设单位：福建省鼎弘置业有限公司工程地点：长乐市金峰镇金港路南侧设计单位：嘉博（福建）联合设计有限公司监理单位： 福建省建福建设监理有限公司施工单位：福建汇福建设工程公司2.1. 设计概况：本工程位于福建省长乐市金峰镇金港路南侧总建筑面积约111907㎡, 其中地下建筑面积约 23290㎡；工程预算造价约 30029万元，各栋号建筑面积标高，层数详见下表各栋号建筑面积标高层数详见下表：建筑面积总建筑面积±0．000高度/层数1#楼1443．9716288.575．8554．25/ 16F18#楼1440．946925．745．8522．95 /5F2#楼1503．4415606。245．8553．45 /18F3#楼1404．9114776。075．653．45 /18F5#楼392．516210．635．652．65 /18F6#楼906．312747.985．8550．45 /17F7#楼1323．6514663.265．652．35 /18F19#楼344．77689．545．66．7 /2F8#楼901．912836.625．648．95 /17F人货电梯位置：1#楼 30 轴交 L 轴，2#楼 12 轴交 A 轴，3#楼 24、25轴交 A 轴，5#楼 3~5 轴交 L 轴，6#楼 30-33 轴交 H 轴，7#楼 15 轴交 M轴，8#楼：20 轴交 S 轴,18#楼:1a-1 交 1 a-b,1a-c 轴 .2.2. 室外双笼人货电梯选型及性能根据实际施工需求，本标段 8 栋住宅楼工程选用 SC200/200 型双笼人货电梯，1#~3#,5#~8#,18#,楼住宅楼各配置一台，编号分别为1#、2#、3#、5#、6#、7#、8#、18#;所有室外电梯的单笼额定载重量均为2000Kg（24 人）。其技术参数如下：2.3. 人货电梯基础位置根据现场施工进度及实际情况，1#、2#、3#、5#、6#、7#、8#人货电梯基础布置在地下室顶板上，基础底标高为 -1.05m。18#人货电梯基础布置在所附属住宅楼回填土上(详见附图)，基础底标高为 -1.45m。楼层相对应的位置基本是阳台，便于施工。施工升降机计算书 一、参数信息 1.施工升降机基本参数施工升降机型号SCD200/200J吊笼形式双吊笼架设总高度(m)60标准节长度(m)1.51底笼长(m)6底笼宽(m)3.6标准节重(kg)145对重重量(kg)1800单个吊笼重(kg)2000吊笼载重(kg)2000 2.楼板参数基础混凝土强度等级C30楼板长(m)4楼板宽(m)3楼板厚(m)0.3...
