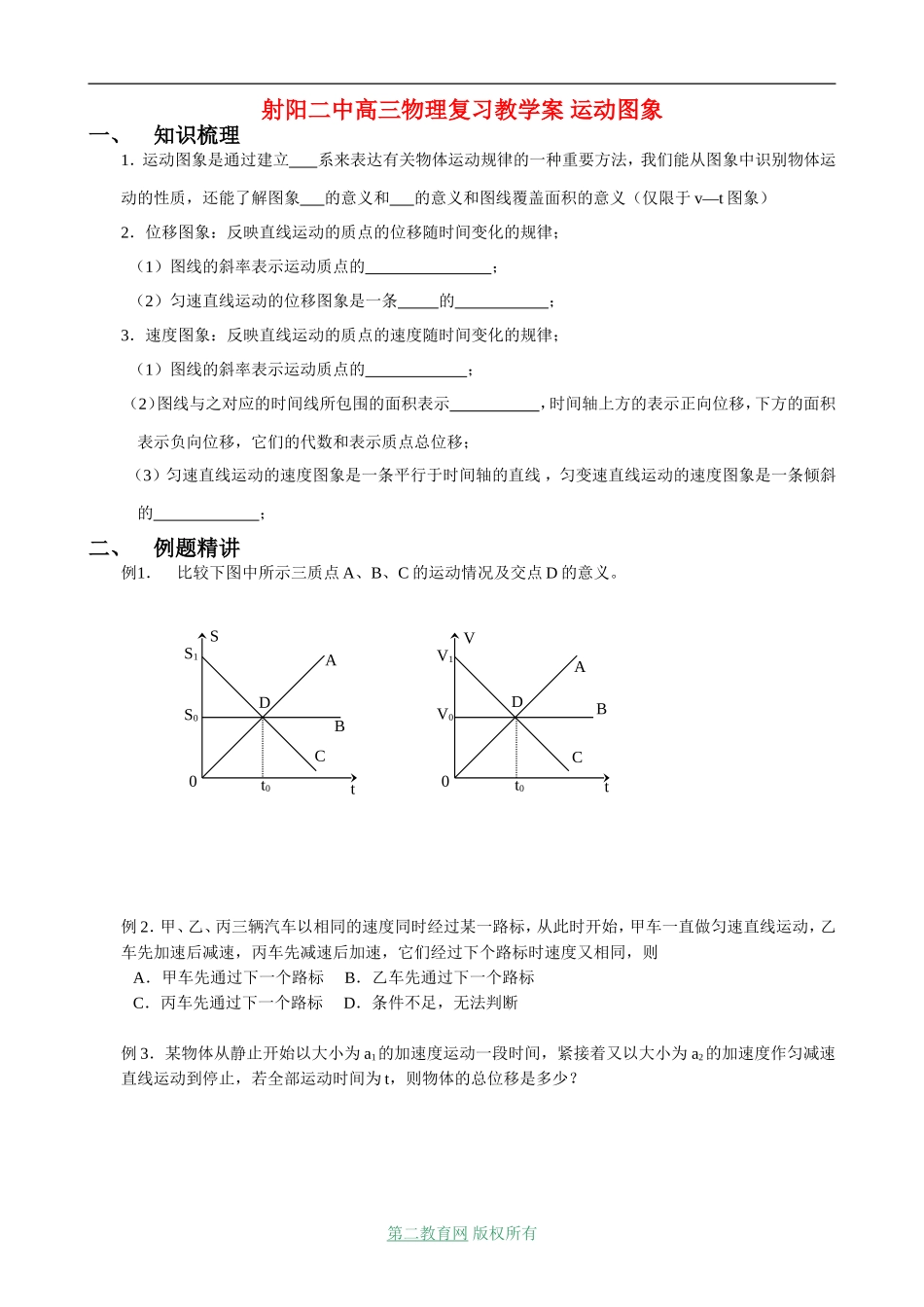

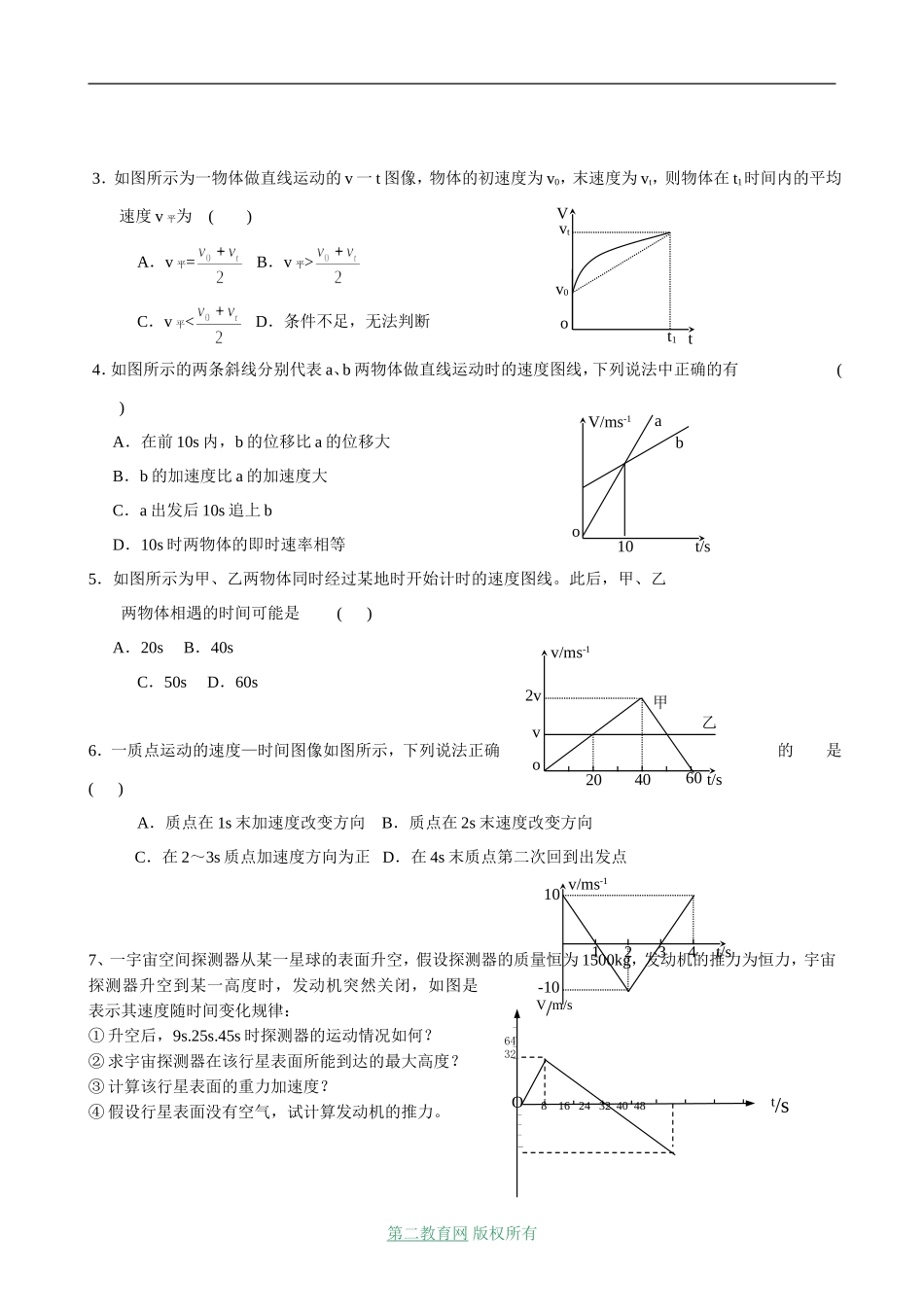

射阳二中高三物理复习教学案 运动图象一、知识梳理1．运动图象是通过建立 系来表达有关物体运动规律的一种重要方法，我们能从图象中识别物体运动的性质，还能了解图象 的意义和 的意义和图线覆盖面积的意义（仅限于 v—t 图象）2．位移图象：反映直线运动的质点的位移随时间变化的规律； （1）图线的斜率表示运动质点的 ； （2）匀速直线运动的位移图象是一条 的 ；3．速度图象：反映直线运动的质点的速度随时间变化的规律； （1）图线的斜率表示运动质点的 ； （2）图线与之对应的时间线所包围的面积表示 ，时间轴上方的表示正向位移，下方的面积表示负向位移，它们的代数和表示质点总位移； （3）匀速直线运动的速度图象是一条平行于时间轴的直线 ，匀变速直线运动的速度图象是一条倾斜的 ；二、例题精讲例1．比较下图中所示三质点 A、B、C 的运动情况及交点 D 的意义。例 2．甲、乙、丙三辆汽车以相同的速度同时经过某一路标，从此时开始，甲车一直做匀速直线运动，乙车先加速后减速，丙车先减速后加速，它们经过下个路标时速度又相同，则 A．甲车先通过下一个路标 B．乙车先通过下一个路标 C．丙车先通过下一个路标 D．条件不足，无法判断例 3．某物体从静止开始以大小为 a1的加速度运动一段时间，紧接着又以大小为 a2的加速度作匀减速直线运动到停止，若全部运动时间为 t，则物体的总位移是多少？第二教育网 版权所有t0ABS0DCtS0S1AB0DVV1CtV0t0例 4．有两个光滑固定的斜面 AB 和 BC，A 和 C 两点在同一水平面上，斜面 BC 比斜面 AB 长，如图所示。一个滑块自 A 点以 vA速度上滑，滑到 B 点时速度减小为零，紧接着沿 BC 滑下，设滑块从 A 点到 C 点的总时间是 tc，那么下面四个图中，正确表示滑块速度大小随时间变化规律的是 （ ） 三、随堂练习 1．两个质点沿一直线运动的位移图象如图所示,由图可知,质点 A 在 1.5s时的速度大小 m/s；位移大小 m。质点 B 在 1.5s 时的速度大小为 m/s；位移大小 m。两图线的交点 P 表示 ，此时两质点具有相同的 。 2．如图所示的四幅图中，哪幅图像能表示“一个自由落体的小球触地后 ，竖直向上跳起”的运动过程的 v—t 图，设小球撞击地面前后的速度大小没有变化，规 定 向 下为 正 方 向 （ ）四、巩固提高1．某物体沿一直线运动，其 v 一 t 图如图所示，下列描述正确的是 ( )A．第 1s 内和第 2s 内速度...
