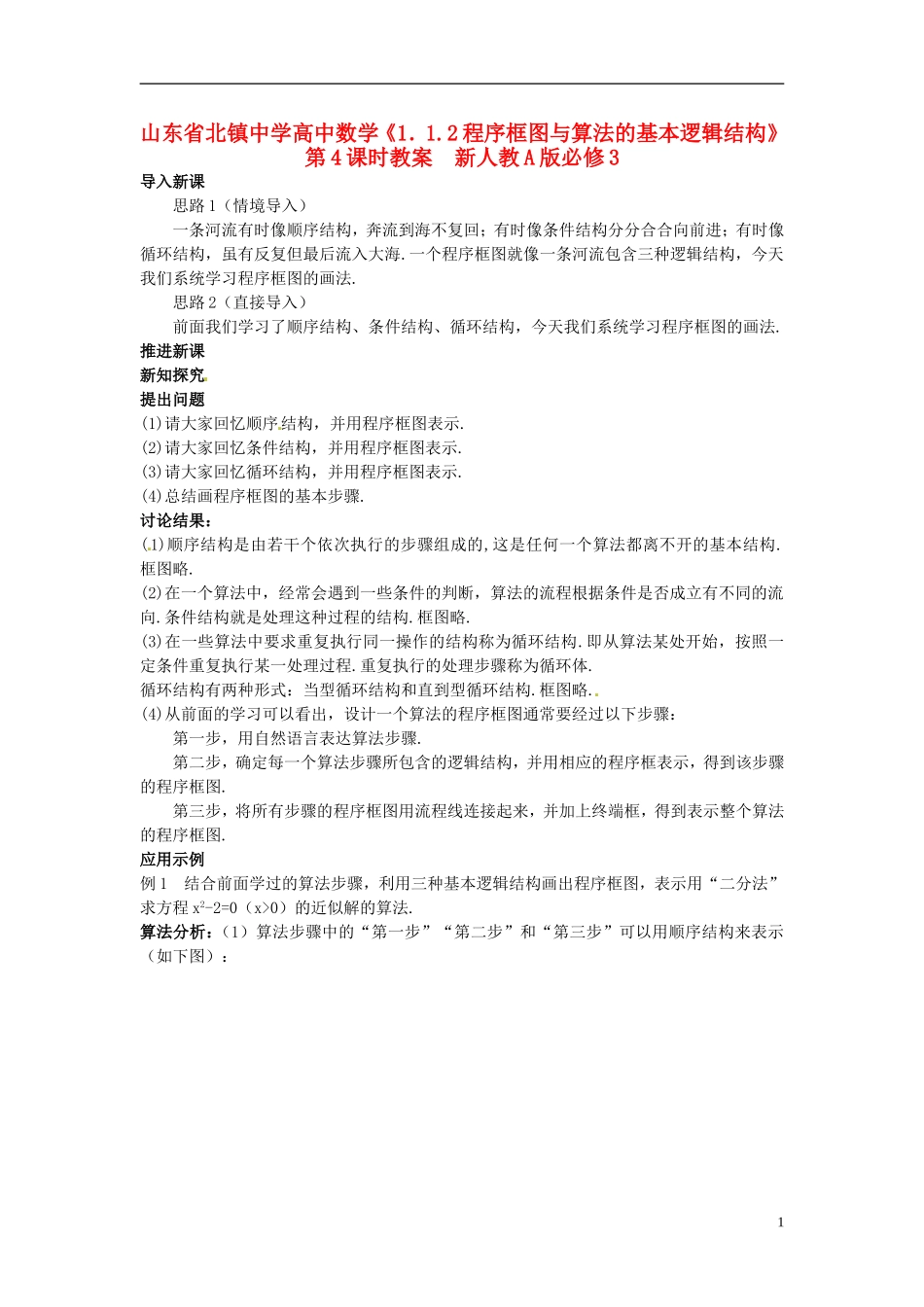

山东省北镇中学高中数学《1.1.2程序框图与算法的基本逻辑结构》第4课时教案 新人教A版必修3

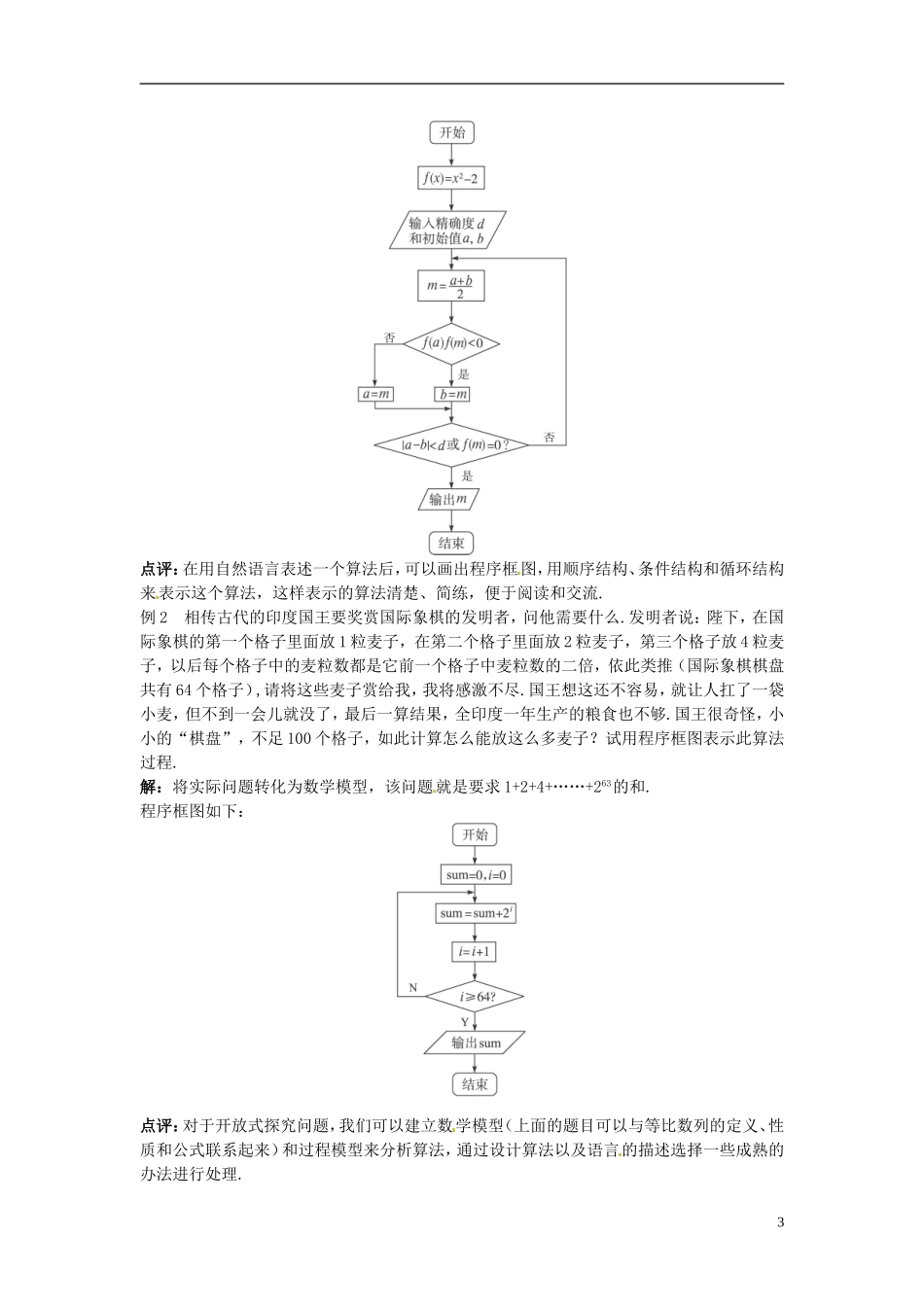

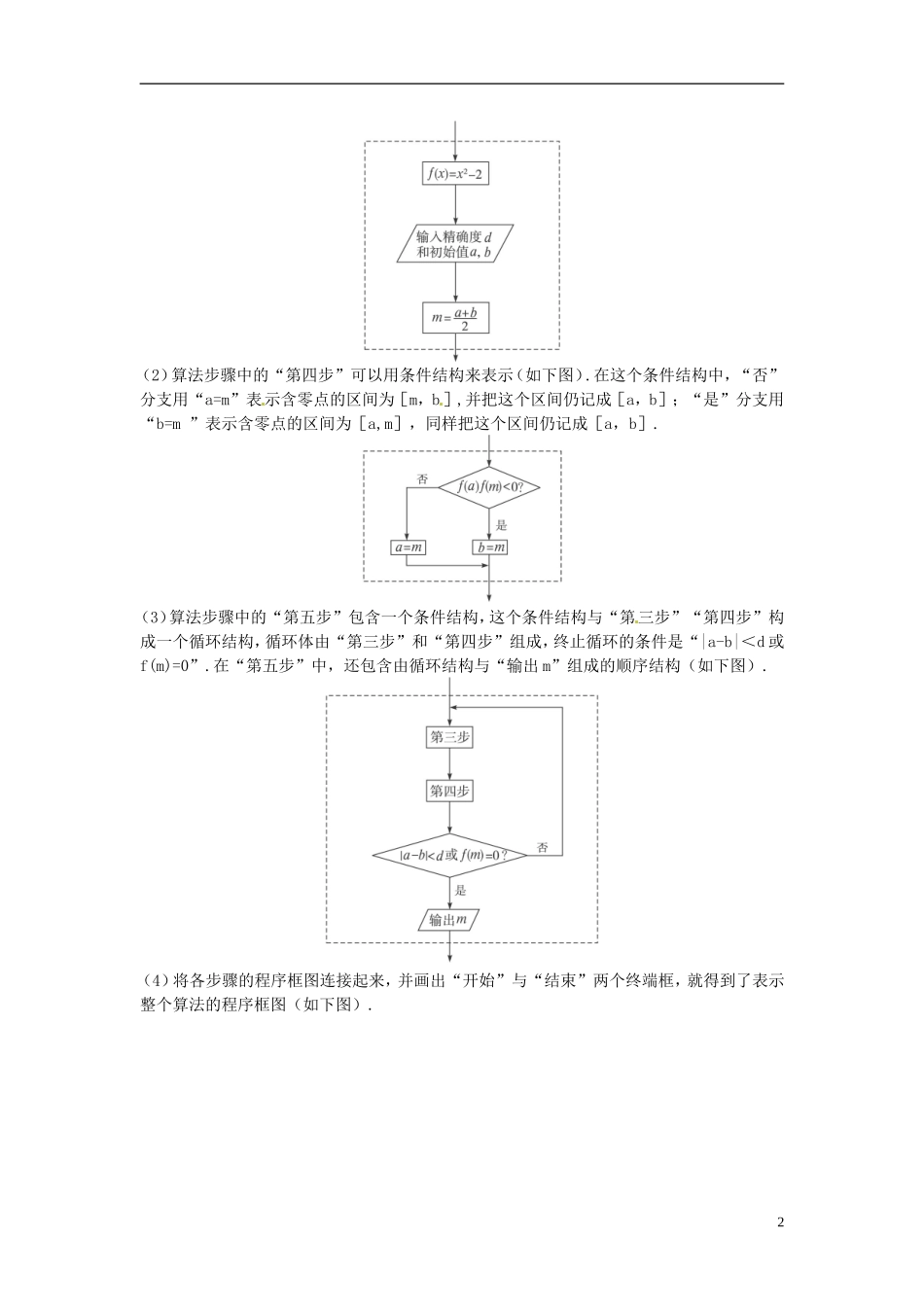

山东省北镇中学高中数学《1．1.2 程序框图与算法的基本逻辑结构》第 4 课时教案 新人教 A 版必修 3导入新课 思路 1（情境导入） 一条河流有时像顺序结构，奔流到海不复回；有时像条件结构分分合合向前进；有时像循环结构，虽有反复但最后流入大海.一个程序框图就像一条河流包含三种逻辑结构，今天我们系统学习程序框图的画法. 思路 2（直接导入） 前面我们学习了顺序结构、条件结构、循环结构，今天我们系统学习程序框图的画法.推进新课新知探究提出问题(1)请大家回忆顺序结构，并用程序框图表示.(2)请大家回忆条件结构，并用程序框图表示.(3)请大家回忆循环结构，并用程序框图表示.(4)总结画程序框图的基本步骤.讨论结果：(1)顺序结构是由若干个依次执行的步骤组成的,这是任何一个算法都离不开的基本结构.框图略.(2)在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向.条件结构就是处理这种过程的结构.框图略.(3)在一些算法中要求重复执行同一操作的结构称为循环结构.即从算法某处开始，按照一定条件重复执行某一处理过程.重复执行的处理步骤称为循环体.循环结构有两种形式：当型循环结构和直到型循环结构.框图略.(4)从前面的学习可以看出，设计一个算法的程序框图通常要经过以下步骤： 第一步，用自然语言表达算法步骤. 第二步，确定每一个算法步骤所包含的逻辑结构，并用相应的程序框表示，得到该步骤的程序框图. 第三步，将所有步骤的程序框图用流程线连接起来，并加上终端框，得到表示整个算法的程序框图.应用示例例 1 结合前面学过的算法步骤，利用三种基本逻辑结构画出程序框图，表示用“二分法”求方程 x2-2=0（x>0）的近似解的算法.算法分析：（1）算法步骤中的“第一步”“第二步”和“第三步”可以用顺序结构来表示（如下图）：1（2）算法步骤中的“第四步”可以用条件结构来表示（如下图）.在这个条件结构中，“否”分支用“a=m”表示含零点的区间为［m，b］,并把这个区间仍记成［a，b］；“是”分支用“b=m ”表示含零点的区间为［a,m］，同样把这个区间仍记成［a，b］.（3）算法步骤中的“第五步”包含一个条件结构，这个条件结构与“第三步”“第四步”构成一个循环结构，循环体由“第三步”和“第四步”组成，终止循环的条件是“|a-b|＜d 或f(m)=0”.在“第五步”中，还包含由循环结构与“输出 m”组成的顺序结构（如下图）.（4）将各步骤的程序框图连接起来，并画出“开始”...
