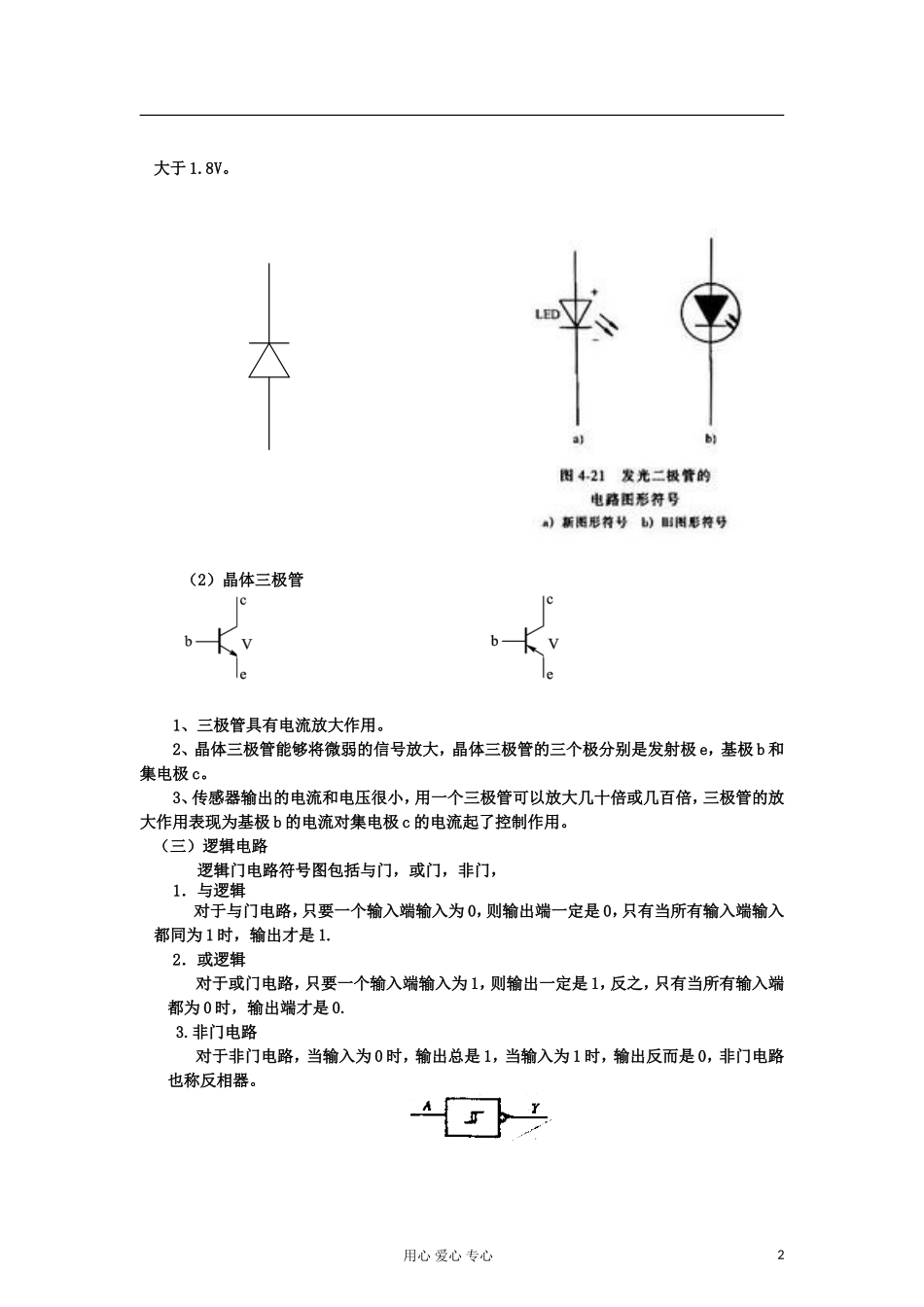

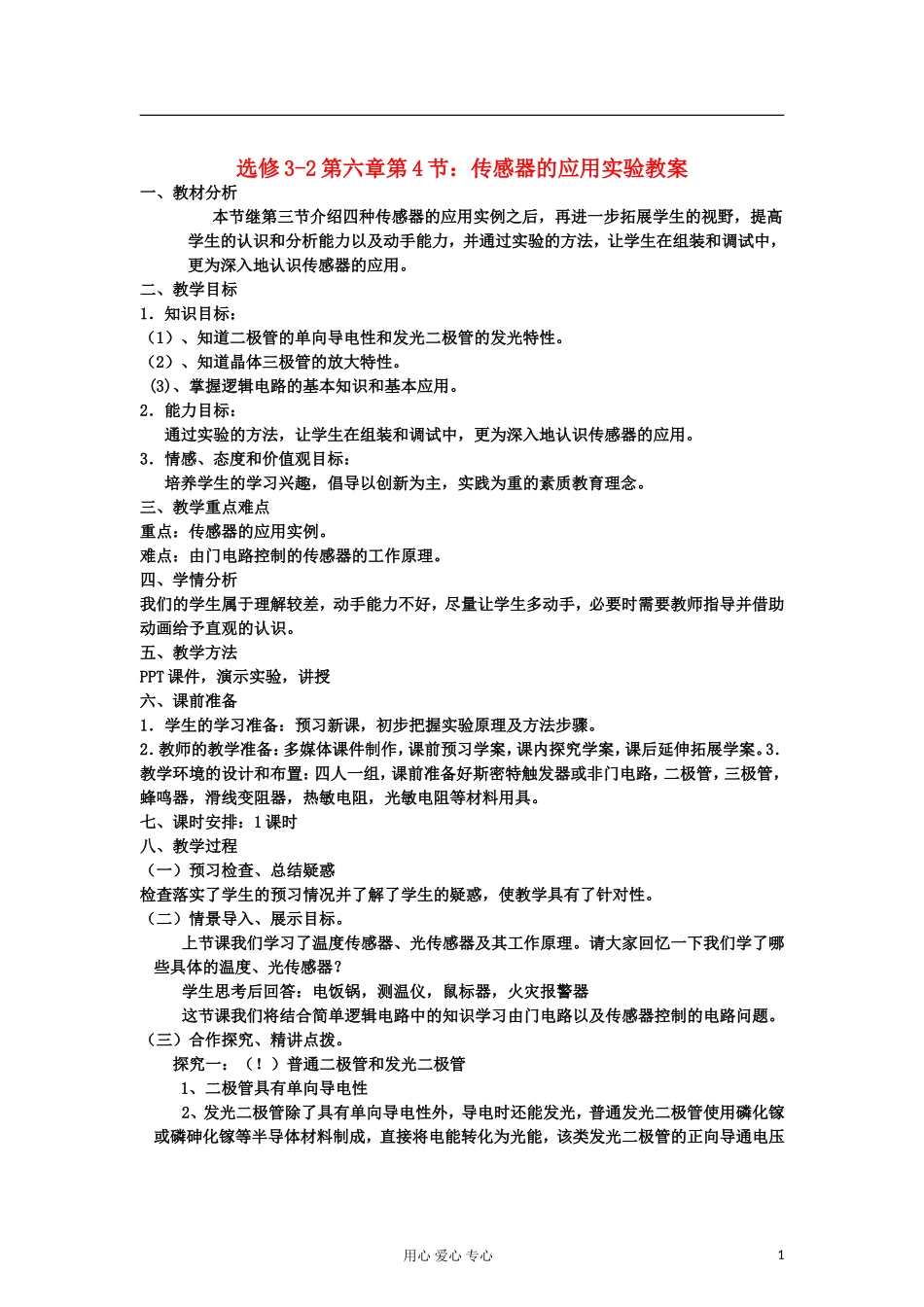

选修 3-2 第六章第 4 节:传感器的应用实验教案一、教材分析 本节继第三节介绍四种传感器的应用实例之后,再进一步拓展学生的视野,提高学生的认识和分析能力以及动手能力,并通过实验的方法,让学生在组装和调试中,更为深入地认识传感器的应用。二、教学目标1.知识目标:(1)、知道二极管的单向导电性和发光二极管的发光特性。(2)、知道晶体三极管的放大特性。 (3)、掌握逻辑电路的基本知识和基本应用。2.能力目标: 通过实验的方法,让学生在组装和调试中,更为深入地认识传感器的应用。3.情感、态度和价值观目标: 培养学生的学习兴趣,倡导以创新为主,实践为重的素质教育理念。三、教学重点难点重点:传感器的应用实例。难点:由门电路控制的传感器的工作原理。四、学情分析我们的学生属于理解较差,动手能力不好,尽量让学生多动手,必要时需要教师指导并借助动画给予直观的认识。五、教学方法PPT 课件,演示实验,讲授六、课前准备1.学生的学习准备:预习新课,初步把握实验原理及方法步骤。2.教师的教学准备:多媒体课件制作,课前预习学案,课内探究学案,课后延伸拓展学案。3.教学环境的设计和布置:四人一组,课前准备好斯密特触发器或非门电路,二极管,三极管,蜂鸣器,滑线变阻器,热敏电阻,光敏电阻等材料用具。七、课时安排:1 课时八、教学过程(一)预习检查、总结疑惑检查落实了学生的预习情况并了解了学生的疑惑,使教学具有了针对性。(二)情景导入、展示目标。上节课我们学习了温度传感器、光传感器及其工作原理。请大家回忆一下我们学了哪些具体的温度、光传感器?学生思考后回答:电饭锅,测温仪,鼠标器,火灾报警器 这节课我们将结合简单逻辑电路中的知识学习由门电路以及传感器控制的电路问题。(三)合作探究、精讲点拨。探究一:(!)普通二极管和发光二极管 1、二极管具有单向导电性 2、发光二极管除了具有单向导电性外,导电时还能发光,普通发光二极管使用磷化镓或磷砷化镓等半导体材料制成,直接将电能转化为光能,该类发光二极管的正向导通电压用心 爱心 专心1大于 1.8V。 (2)晶体三极管 1、三极管具有电流放大作用。2、晶体三极管能够将微弱的信号放大,晶体三极管的三个极分别是发射极 e,基极 b 和集电极 c。3、传感器输出的电流和电压很小,用一个三极管可以放大几十倍或几百倍,三极管的放大作用表现为基极 b 的电流对集电极 c 的电流起了控制作用。(三)逻辑电...
