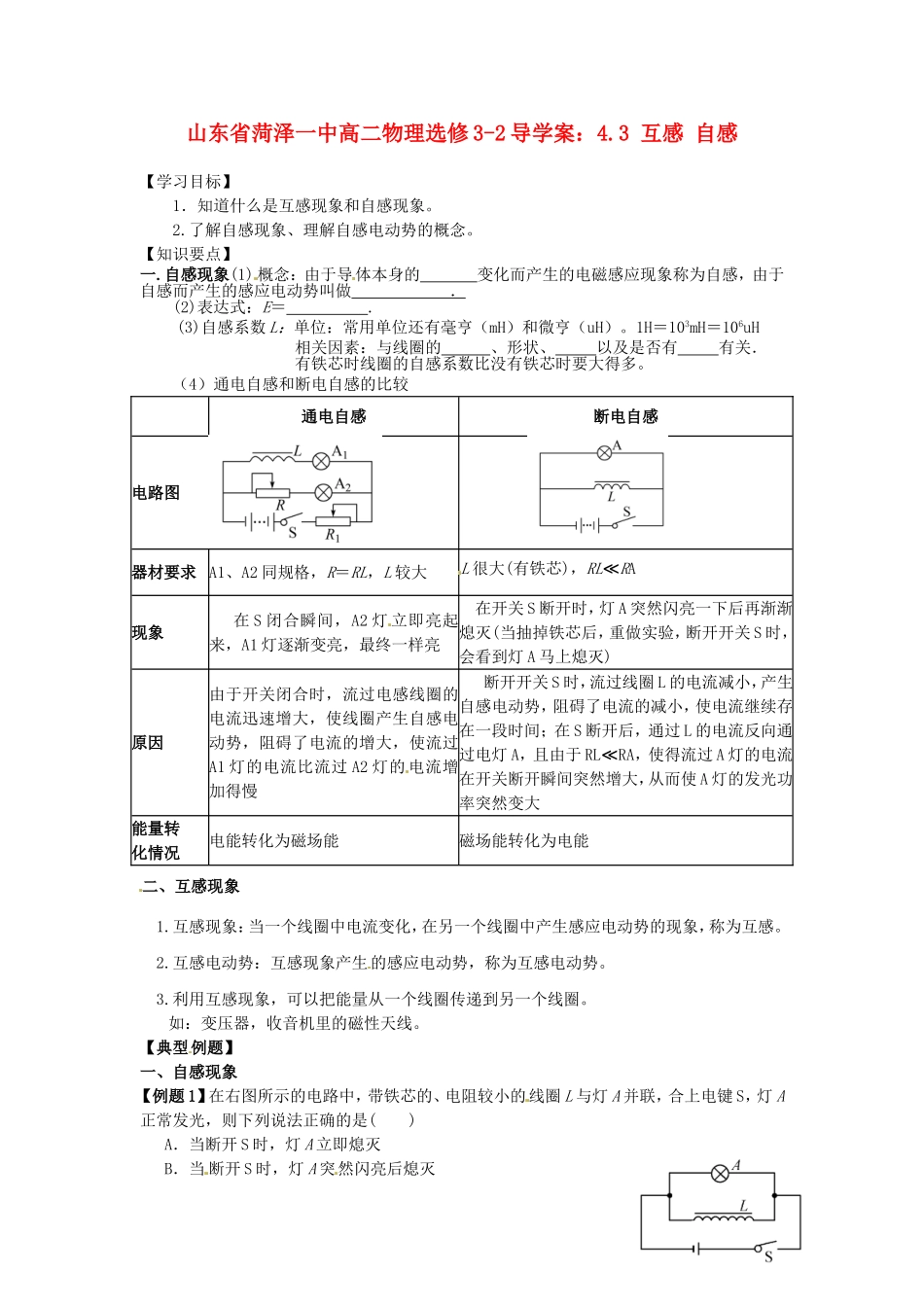

山东省菏泽一中高二物理选修 3-2 导学案：4.3 互感 自感【学习目标】1．知道什么是互感现象和自感现象。2.了解自感现象、理解自感电动势的概念。【知识要点】一.自感现象(1) 概念：由于导体本身的 变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做 ． (2)表达式：E＝ . (3)自感系数 L：单位：常用单位还有毫亨（mH）和微亨（uH）。1H＝103mH＝106uH 相关因素：与线圈的 、形状、 以及是否有 有关． 有铁芯时线圈的自感系数比没有铁芯时要大得多。 （4）通电自感和断电自感的比较通电自感断电自感电路图器材要求 A1、A2 同规格，R＝RL，L 较大L 很大(有铁芯)，RL≪RA现象在 S 闭合瞬间，A2 灯 立即亮起来，A1 灯逐渐变亮，最终一样亮在开关 S 断开时，灯 A 突然闪亮一下后再渐渐熄灭(当抽掉铁芯后，重做实验，断开开关 S 时，会看到灯 A 马上熄灭)原因由于开关闭合时，流过电感线圈的电流迅速增大，使线圈产生自感电动势，阻碍了电流的增大，使流过A1 灯的电流比流过 A2 灯的 电流增加得慢断开开关 S 时，流过线圈 L 的电流减小，产生自感电动势，阻碍了电流的减小，使电流继续存在一段时间；在 S 断开后，通过 L 的电流反向通过电灯 A，且由于 RL≪RA，使得流过 A 灯的电流在开关断开瞬间突然增大，从而使 A 灯的发光功率突然变大能量转化情况电能转化为磁场能磁场能转化为电能二、互感现象1.互感现象：当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。2.互感电动势：互感现象产生的感应电动势，称为互感电动势。3.利用互感现象，可以把能量从一个线圈传递到另一个线圈。如：变压器，收音机里的磁性天线。【典型例题】一、自感现象【例题 1】在右图所示的电路中，带铁芯的、电阻较小的线圈 L 与灯 A 并联，合上电键 S，灯 A正常发光，则下列说法正确的是( )A．当断开 S 时，灯 A 立即熄灭B．当 断开 S 时，灯 A 突然闪亮后熄灭1C．若用电阻值与线圈 L 相同的电阻取代 L 接入电路，当断开 S 时，灯 A 立即熄灭D．若用电阻值与线圈 L 相同的电阻取代 L 接入电路，当断开 S 时，灯 A 突然闪亮后熄灭【变式训练 1】如下图(a)、(b)所示的电路中，电阻 R 和自感线圈 L 的电阻值都很小，且小于灯A 的电阻，接通 S，使电路达到稳定，灯泡 A 发光，则( )A．在电路(a)中，断开 S，A 将渐渐变暗B．在电路(a)中，...
