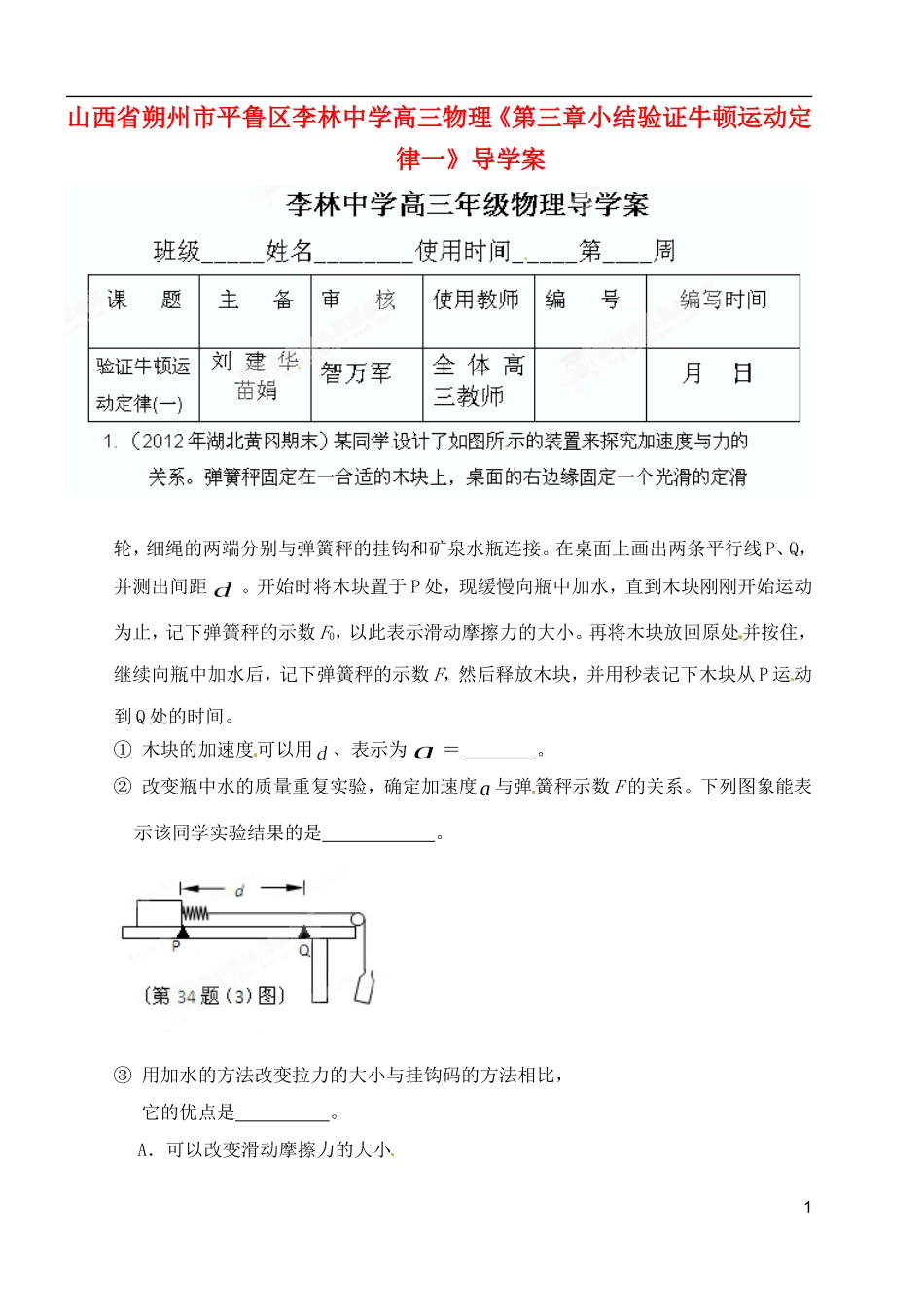

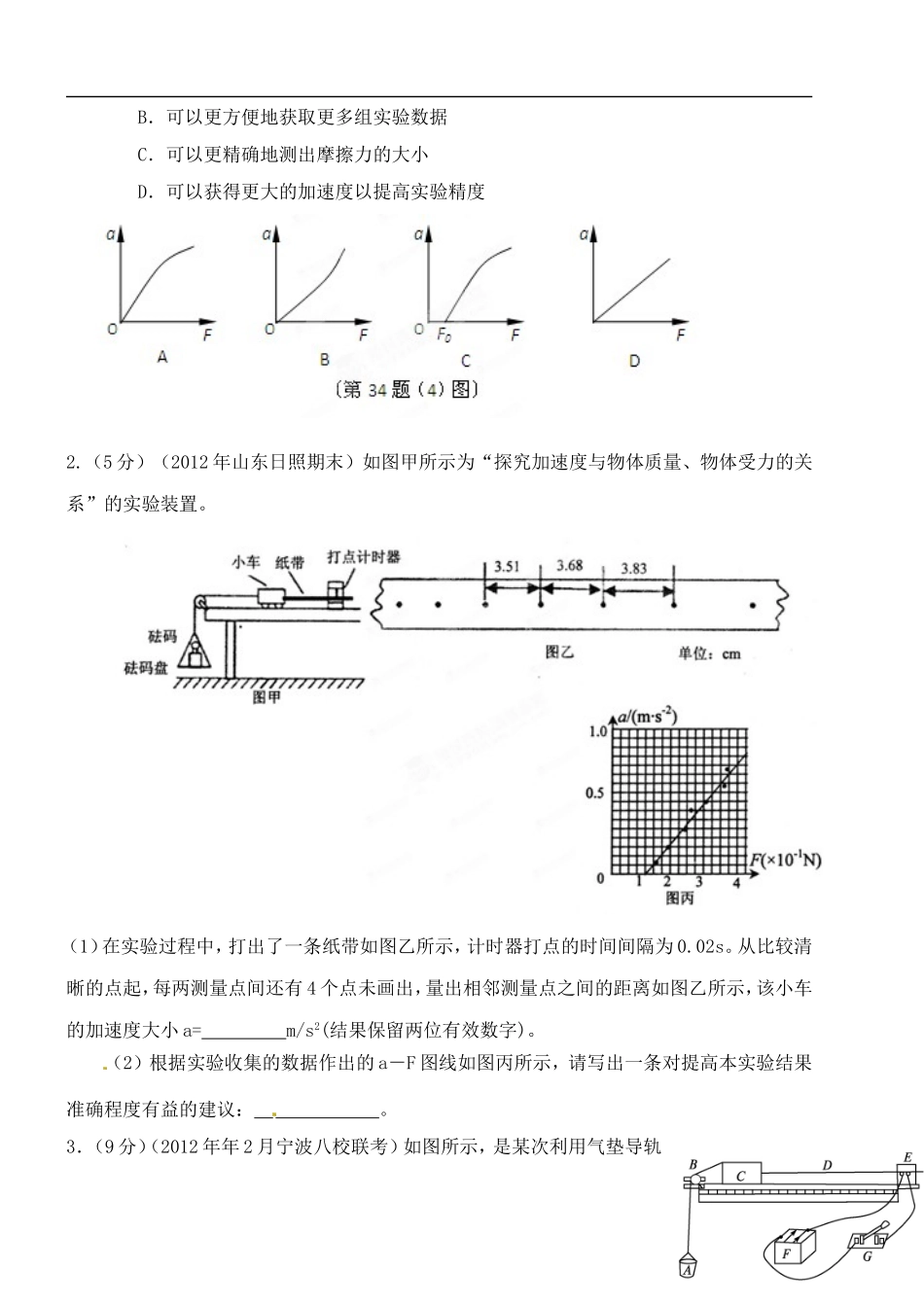

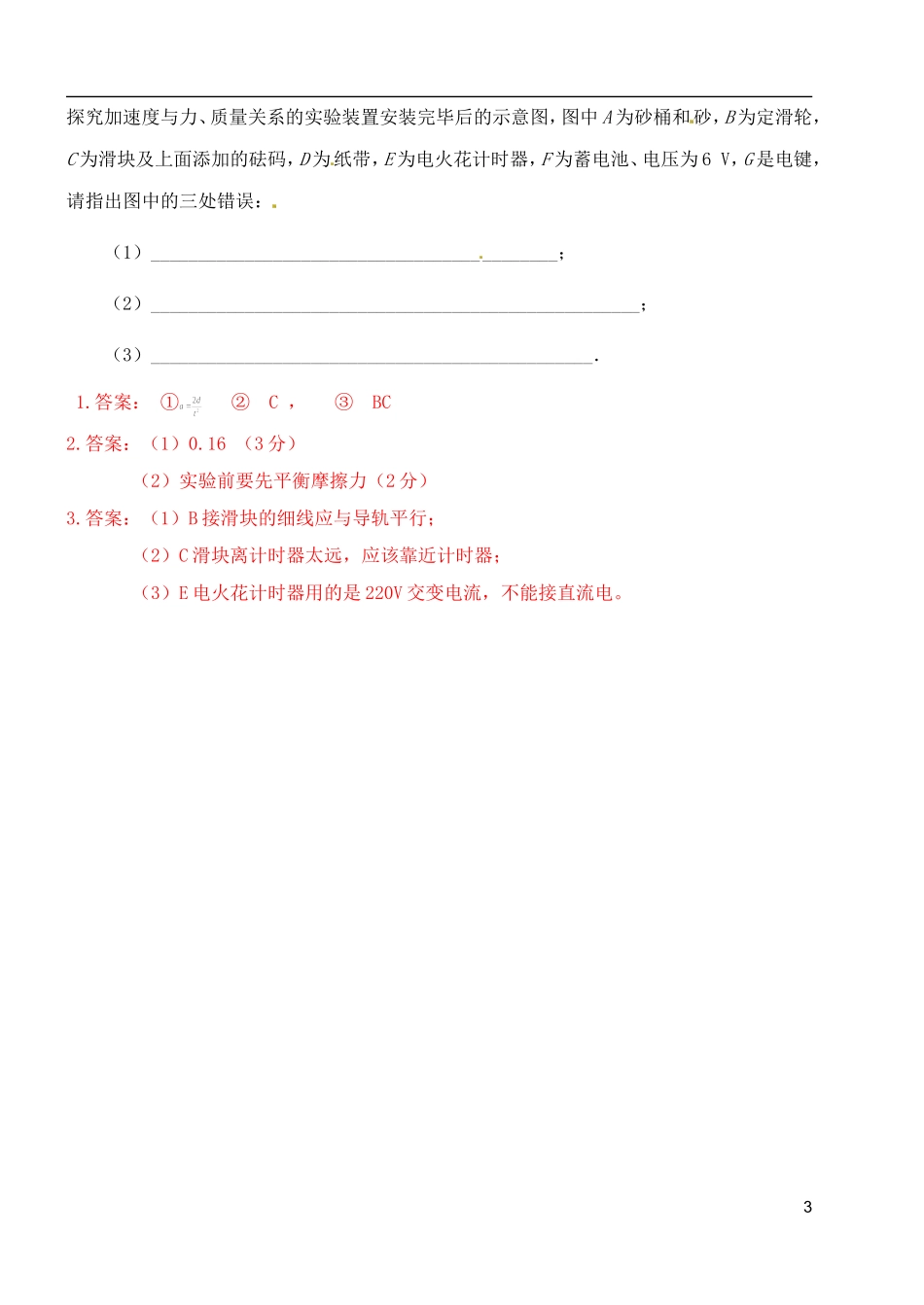

山西省朔州市平鲁区李林中学高三物理《第三章小结验证牛顿运动定律一》导学案轮，细绳的两端分别与弹簧秤的挂钩和矿泉水瓶连接。在桌面上画出两条平行线 P、Q，并测出间距。开始时将木块置于 P 处，现缓慢向瓶中加水，直到木块刚刚开始运动为止，记下弹簧秤的示数 F0，以此表示滑动摩擦力的大小。再将木块放回原处并按住，继续向瓶中加水后，记下弹簧秤的示数 F，然后释放木块，并用秒表记下木块从 P 运动到 Q 处的时间。 ① 木块的加速度可以用、表示为＝ 。 ② 改变瓶中水的质量重复实验，确定加速度a 与弹簧秤示数 F 的关系。下列图象能表示该同学实验结果的是 。 ③ 用加水的方法改变拉力的大小与挂钩码的方法相比， 它的优点是 。A．可以改变滑动摩擦力的大小1第 15 题图B．可以更方便地获取更多组实验数据C．可以更精确地测出摩擦力的大小D．可以获得更大的加速度以提高实验精度2.（5 分）（2012 年山东日照期末）如图甲所示为“探究加速度与物体质量、物体受力的关系”的实验装置。（1）在实验过程中，打出了一条纸带如图乙所示，计时器打点的时间间隔为 0.02s。从比较清晰的点起，每两测量点间还有 4 个点未画出，量出相邻测量点之间的距离如图乙所示，该小车的加速度大小 a= m/s2(结果保留两位有效数字)。（2）根据实验收集的数据作出的 a－F 图线如图丙所示，请写出一条对提高本实验结果准确程度有益的建议： 。3．（9 分）（2012 年年 2 月宁波八校联考）如图所示，是某次利用气垫导轨2探究加速度与力、质量关系的实验装置安装完毕后的示意图，图中 A 为砂桶和砂，B 为定滑轮，C 为滑块及上面添加的砝码，D 为纸带，E 为电火花计时器，F 为蓄电池、电压为 6 V，G 是电键，请指出图中的三处错误：（1）___________________________________________；（2）____________________________________________________；（3）_______________________________________________．1.答案： ① ② C ， ③ BC 2.答案：（1）0.16 （3 分）（2）实验前要先平衡摩擦力（2 分）3.答案：（1）B 接滑块的细线应与导轨平行；（2）C 滑块离计时器太远，应该靠近计时器；（3）E 电火花计时器用的是 220V 交变电流，不能接直流电。3
