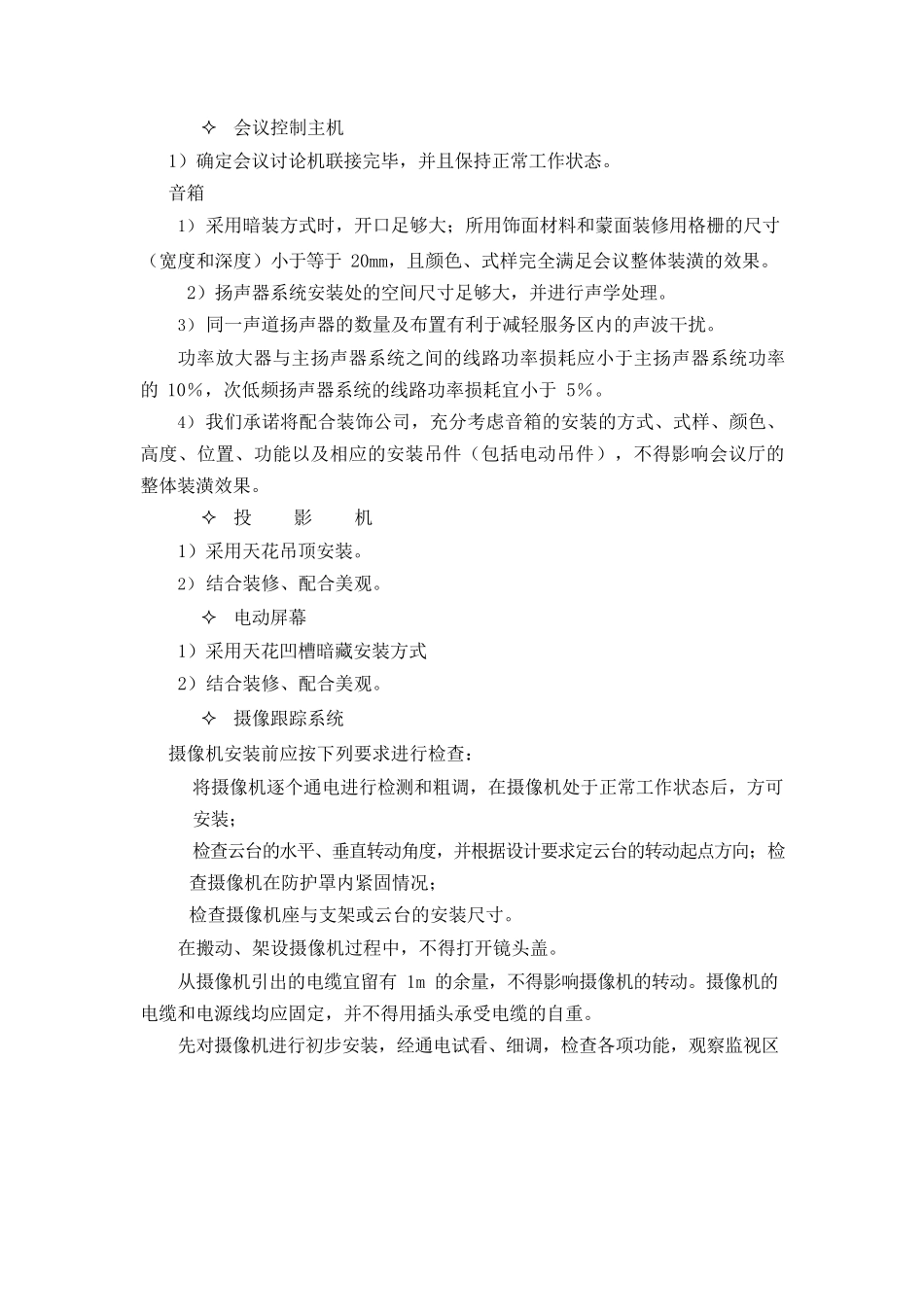

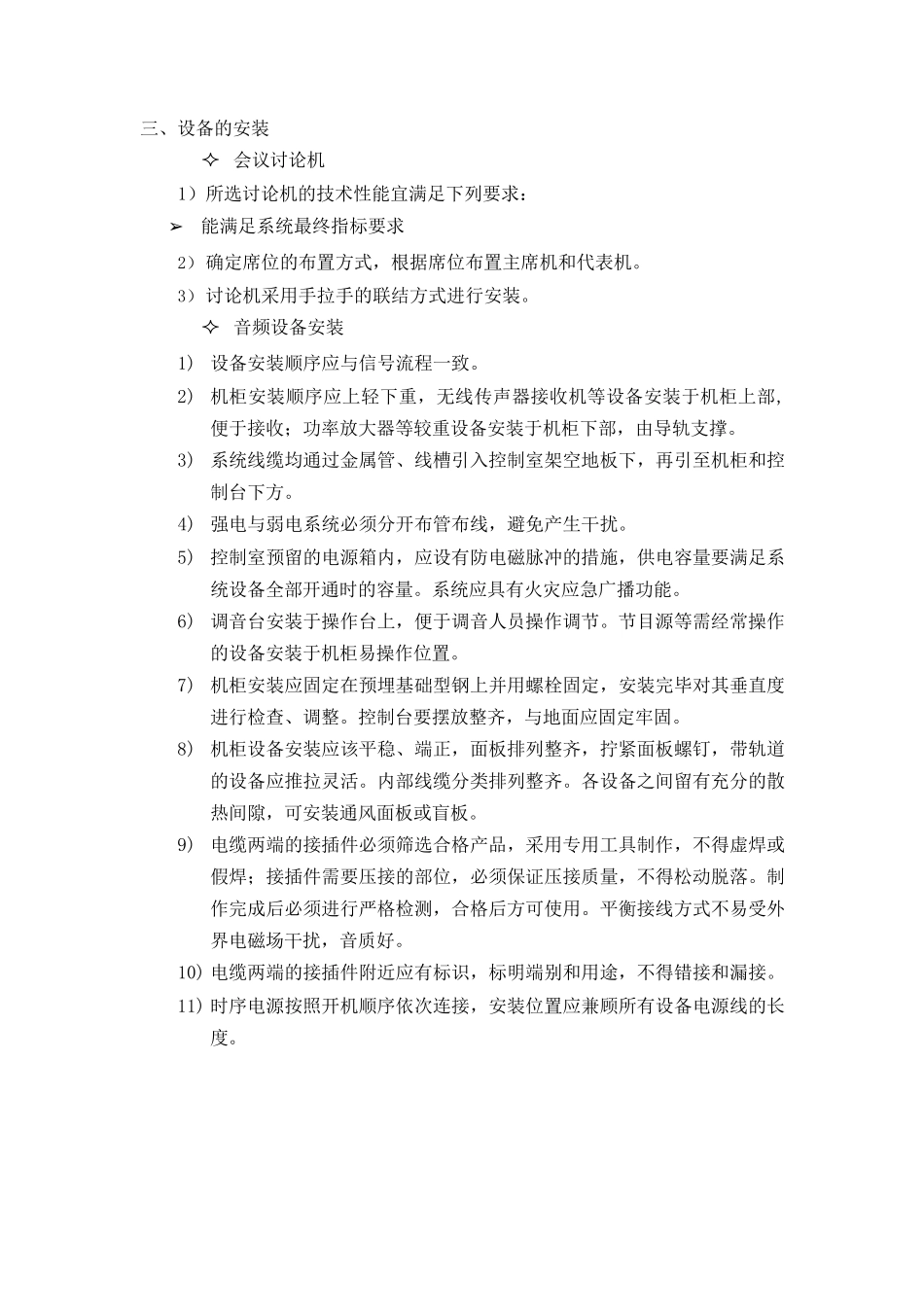

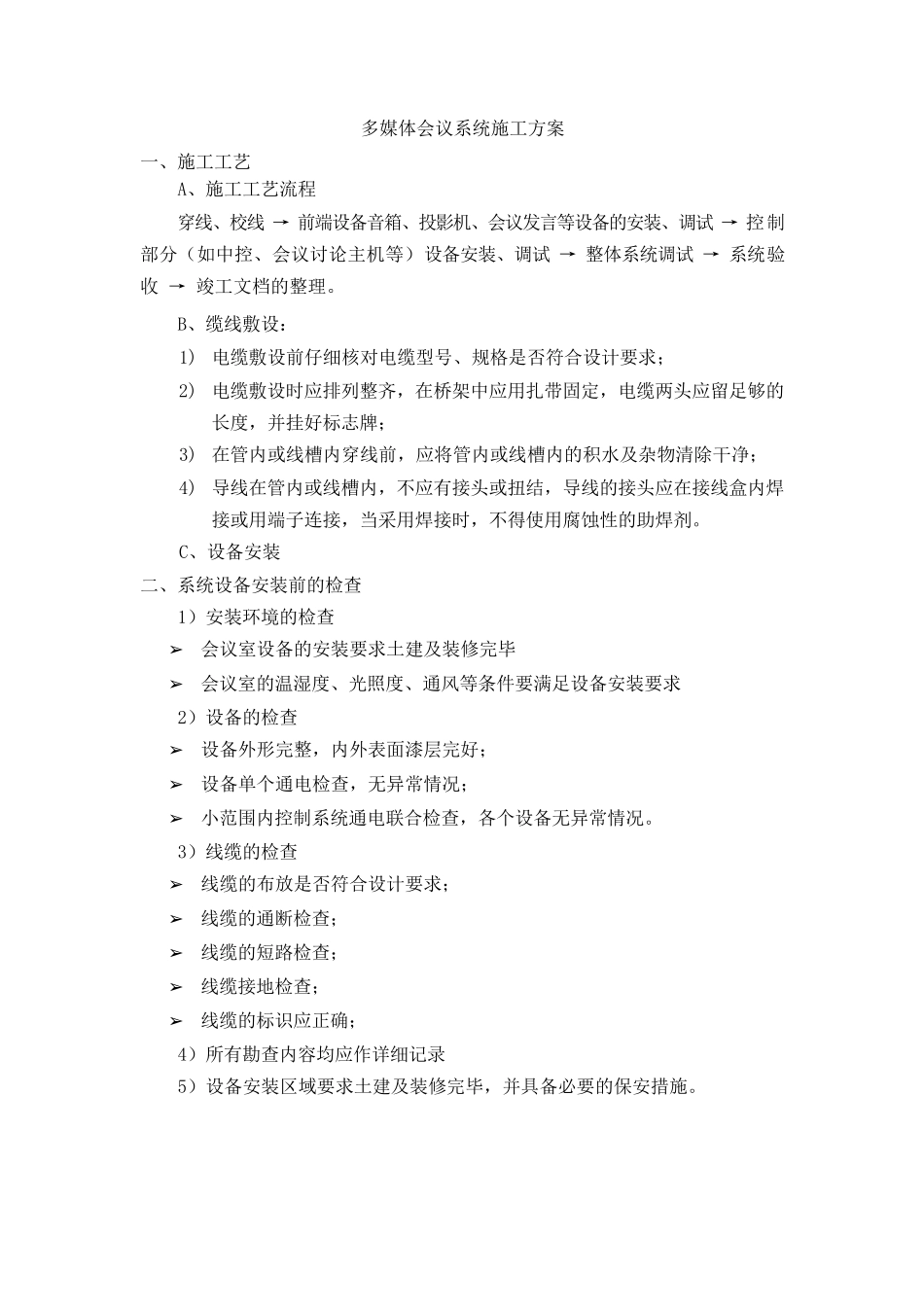

多媒体会议系统施工方案一、施工工艺A、施工工艺流程穿线、校线→前端设备音箱、投影机、会议发言等设备的安装、调试→控制部分（如中控、会议讨论主机等）设备安装、调试→整体系统调试→系统验收→竣工文档的整理。B、缆线敷设：1)电缆敷设前仔细核对电缆型号、规格是否符合设计要求；2)电缆敷设时应排列整齐，在桥架中应用扎带固定，电缆两头应留足够的长度，并挂好标志牌；3)在管内或线槽内穿线前，应将管内或线槽内的积水及杂物清除干净；4)导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接，当采用焊接时，不得使用腐蚀性的助焊剂。C、设备安装二、系统设备安装前的检查1）安装环境的检查➢会议室设备的安装要求土建及装修完毕➢会议室的温湿度、光照度、通风等条件要满足设备安装要求2）设备的检查➢设备外形完整，内外表面漆层完好；➢设备单个通电检查，无异常情况；➢小范围内控制系统通电联合检查，各个设备无异常情况。3）线缆的检查➢线缆的布放是否符合设计要求；➢线缆的通断检查；➢线缆的短路检查；➢线缆接地检查；➢线缆的标识应正确；4）所有勘查内容均应作详细记录5）设备安装区域要求土建及装修完毕，并具备必要的保安措施。三、设备的安装会议讨论机1）所选讨论机的技术性能宜满足下列要求：➢能满足系统最终指标要求2）确定席位的布置方式，根据席位布置主席机和代表机。3）讨论机采用手拉手的联结方式进行安装。音频设备安装1)设备安装顺序应与信号流程一致。2)机柜安装顺序应上轻下重，无线传声器接收机等设备安装于机柜上部,便于接收；功率放大器等较重设备安装于机柜下部，由导轨支撑。3)系统线缆均通过金属管、线槽引入控制室架空地板下，再引至机柜和控制台下方。4)强电与弱电系统必须分开布管布线，避免产生干扰。5)控制室预留的电源箱内，应设有防电磁脉冲的措施，供电容量要满足系统设备全部开通时的容量。系统应具有火灾应急广播功能。6)调音台安装于操作台上，便于调音人员操作调节。节目源等需经常操作的设备安装于机柜易操作位置。7)机柜安装应固定在预埋基础型钢上并用螺栓固定，安装完毕对其垂直度进行检查、调整。控制台要摆放整齐，与地面应固定牢固。8)机柜设备安装应该平稳、端正，面板排列整齐，拧紧面板螺钉，带轨道的设备应推拉灵活。内部线缆分类排列整齐。各设备之间留有充分的散热间隙，可安装通风面板或盲板。9)电缆两端的接插件必须筛选合格产品，采用专用工具制作，不得虚焊或假焊；接插件需要压接的部位，必须保证压接质量，不得松动脱落。制作完成后必须进行严格检测，合格后方可使用。平衡接线方式不易受外界电磁场干扰，音质好。10)电缆两端的接插件附近应有标识，标明端别和用途，不得错接和漏接。11)时序电源按照开机顺序依次连接，安装位置应兼顾所有设备电源线的长度。会议控制主机1）确定会议讨论机联接完毕，并且保持正常工作状态。音箱1）采用暗装方式时，开口足够大；所用饰面材料和蒙面装修用格栅的尺寸（宽度和深度）小于等于20mm，且颜色、式样完全满足会议整体装潢的效果。2）扬声器系统安装处的空间尺寸足够大，并进行声学处理。3）同一声道扬声器的数量及布置有利于减轻服务区内的声波干扰。功率放大器与主扬声器系统之间的线路功率损耗应小于主扬声器系统功率的10％，次低频扬声器系统的线路功率损耗宜小于5％。4）我们承诺将配合装饰公司，充分考虑音箱的安装的方式、式样、颜色、高度、位置、功能以及相应的安装吊件（包括电动吊件），不得影响会议厅的整体装潢效果。投影机1）采用天花吊顶安装。2）结合装修、配合美观。电动屏幕1）采用天花凹槽暗藏安装方式2）结合装修、配合美观。摄像跟踪系统摄像机安装前应按下列要求进行检查：将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装；检查云台的水平、垂直转动角度，并根据设计要求定云台的转动起点方向；检查摄像机在防护罩内紧固情况；检查摄像机座与支架或云台的安装尺寸。在搬动、架设摄像机过程中，不得打开镜头盖。从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄...
