北师大版九年级数学上册《投影与视图》知识点归纳VIP专享

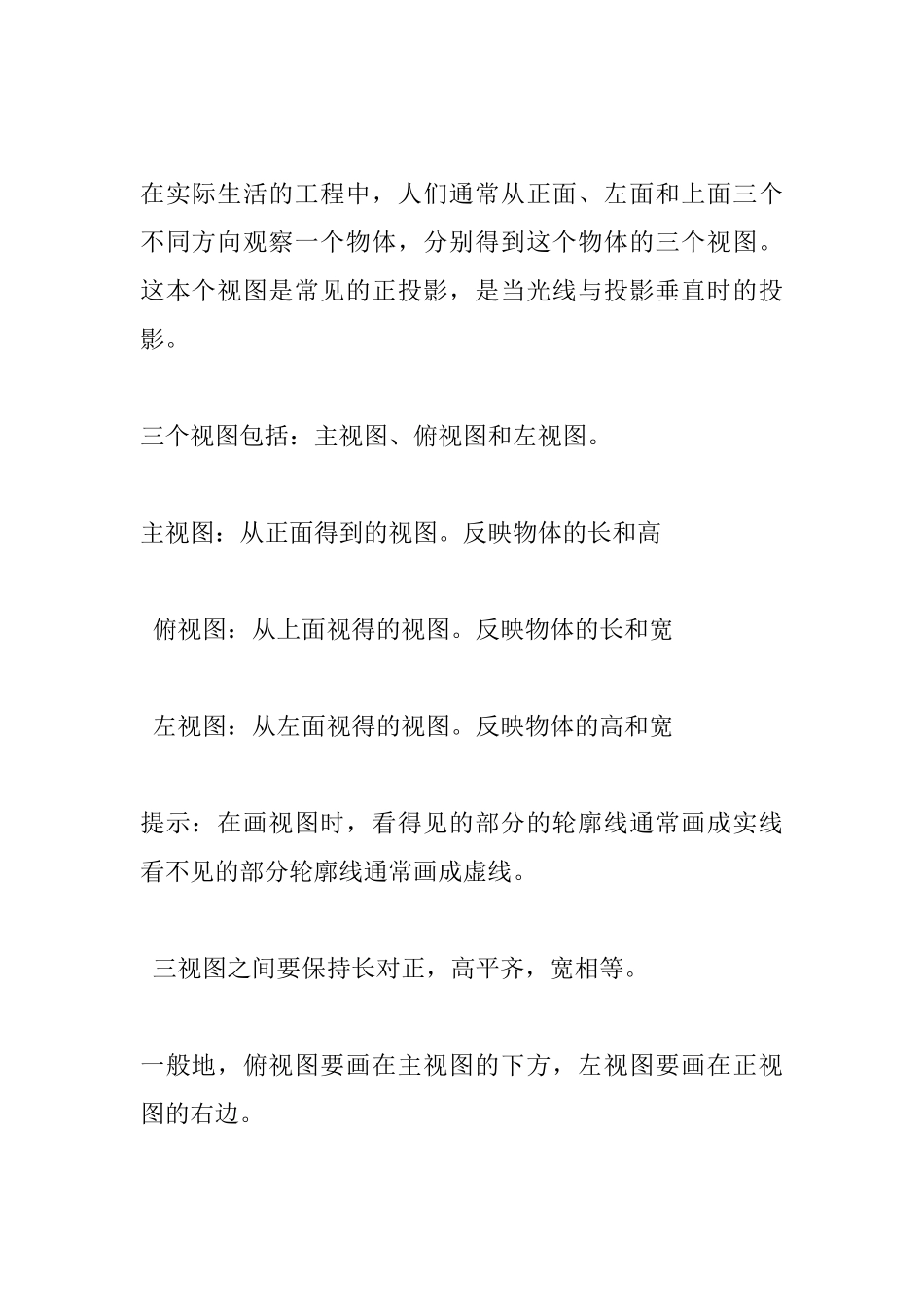

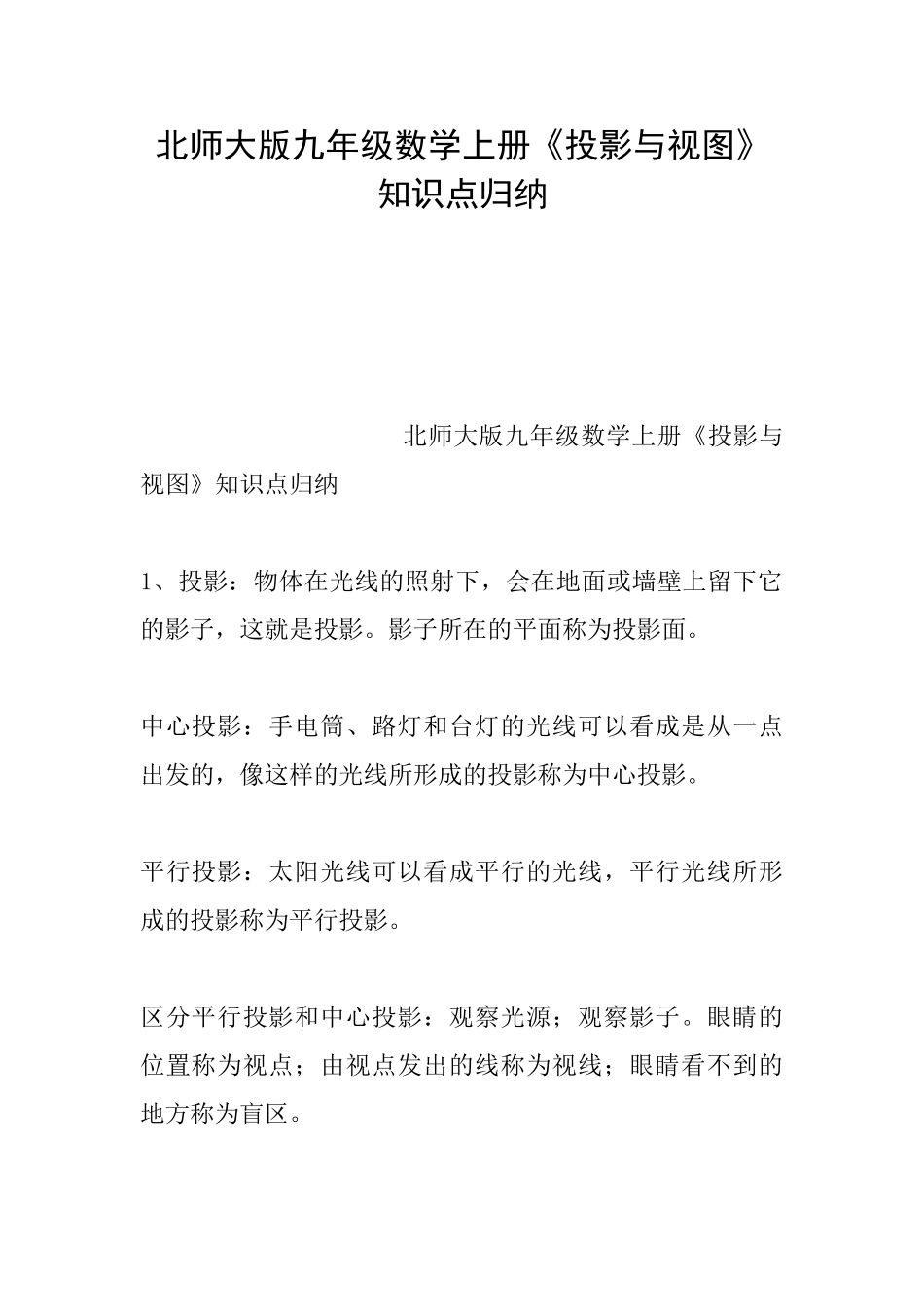

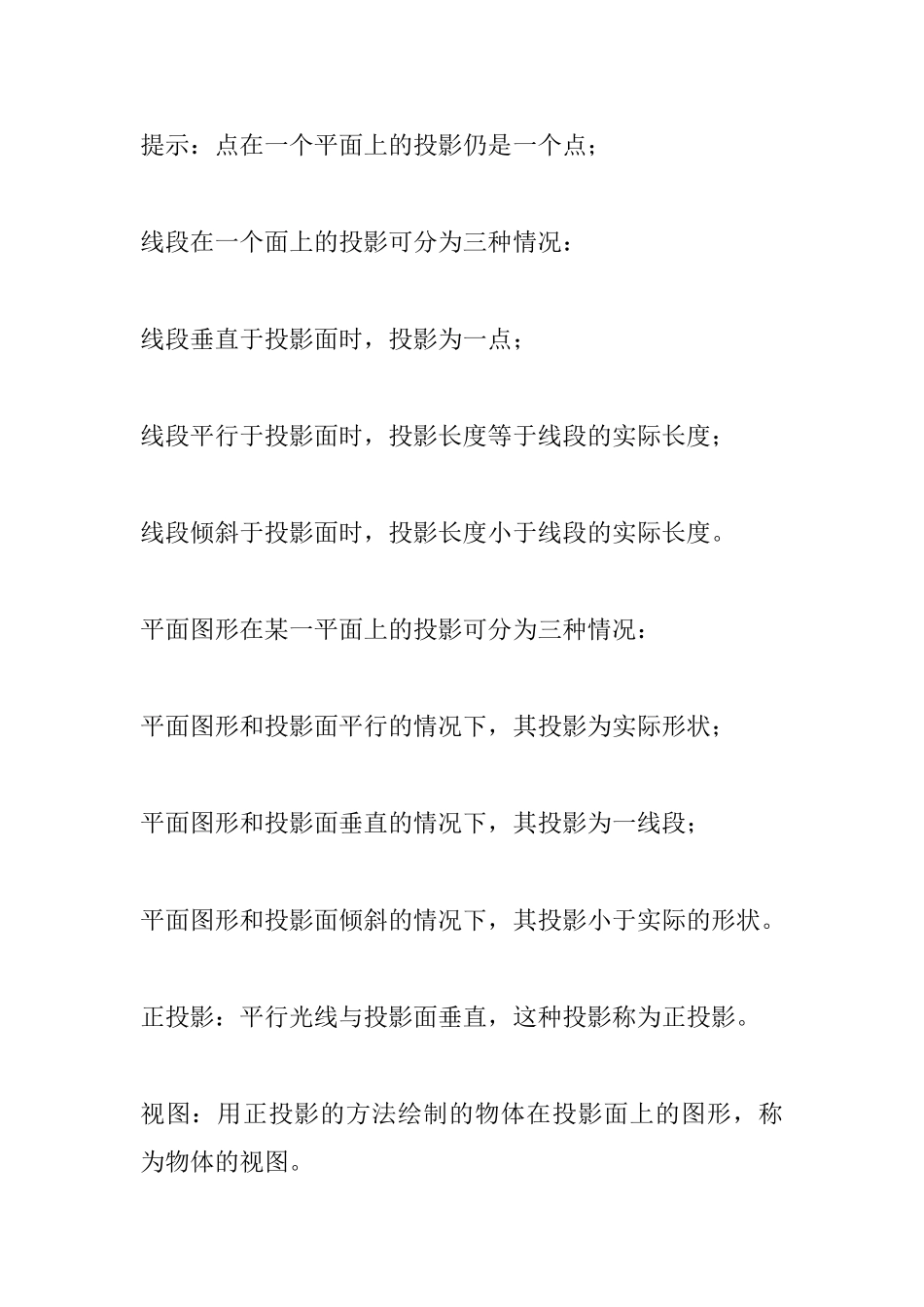

北师大版九年级数学上册《投影与视图》知识点归纳 北师大版九年级数学上册《投影与视图》知识点归纳1、投影：物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影。影子所在的平面称为投影面。中心投影：手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影。平行投影：太阳光线可以看成平行的光线，平行光线所形成的投影称为平行投影。区分平行投影和中心投影：观察光源；观察影子。眼睛的位置称为视点；由视点发出的线称为视线；眼睛看不到的地方称为盲区。提示：点在一个平面上的投影仍是一个点；线段在一个面上的投影可分为三种情况：线段垂直于投影面时，投影为一点；线段平行于投影面时，投影长度等于线段的实际长度；线段倾斜于投影面时，投影长度小于线段的实际长度。平面图形在某一平面上的投影可分为三种情况：平面图形和投影面平行的情况下，其投影为实际形状；平面图形和投影面垂直的情况下，其投影为一线段；平面图形和投影面倾斜的情况下，其投影小于实际的形状。正投影：平行光线与投影面垂直，这种投影称为正投影。视图：用正投影的方法绘制的物体在投影面上的图形，称为物体的视图。在实际生活的工程中，人们通常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图。这本个视图是常见的正投影，是当光线与投影垂直时的投影。三个视图包括：主视图、俯视图和左视图。主视图：从正面得到的视图。反映物体的长和高 俯视图：从上面视得的视图。反映物体的长和宽 左视图：从左面视得的视图。反映物体的高和宽提示：在画视图时，看得见的部分的轮廓线通常画成实线看不见的部分轮廓线通常画成虚线。 三视图之间要保持长对正，高平齐，宽相等。一般地，俯视图要画在主视图的下方，左视图要画在正视图的右边。 视图中每一个闭合的线框都表示物体上一个表面(平面或曲面)，而相连的两个闭合线框一定不在一个平面上。在一个外形线框内所包括的各个小线框，一定是平面体（或曲面体）上凸出或凹的各个小的平面体（或曲面体）。
