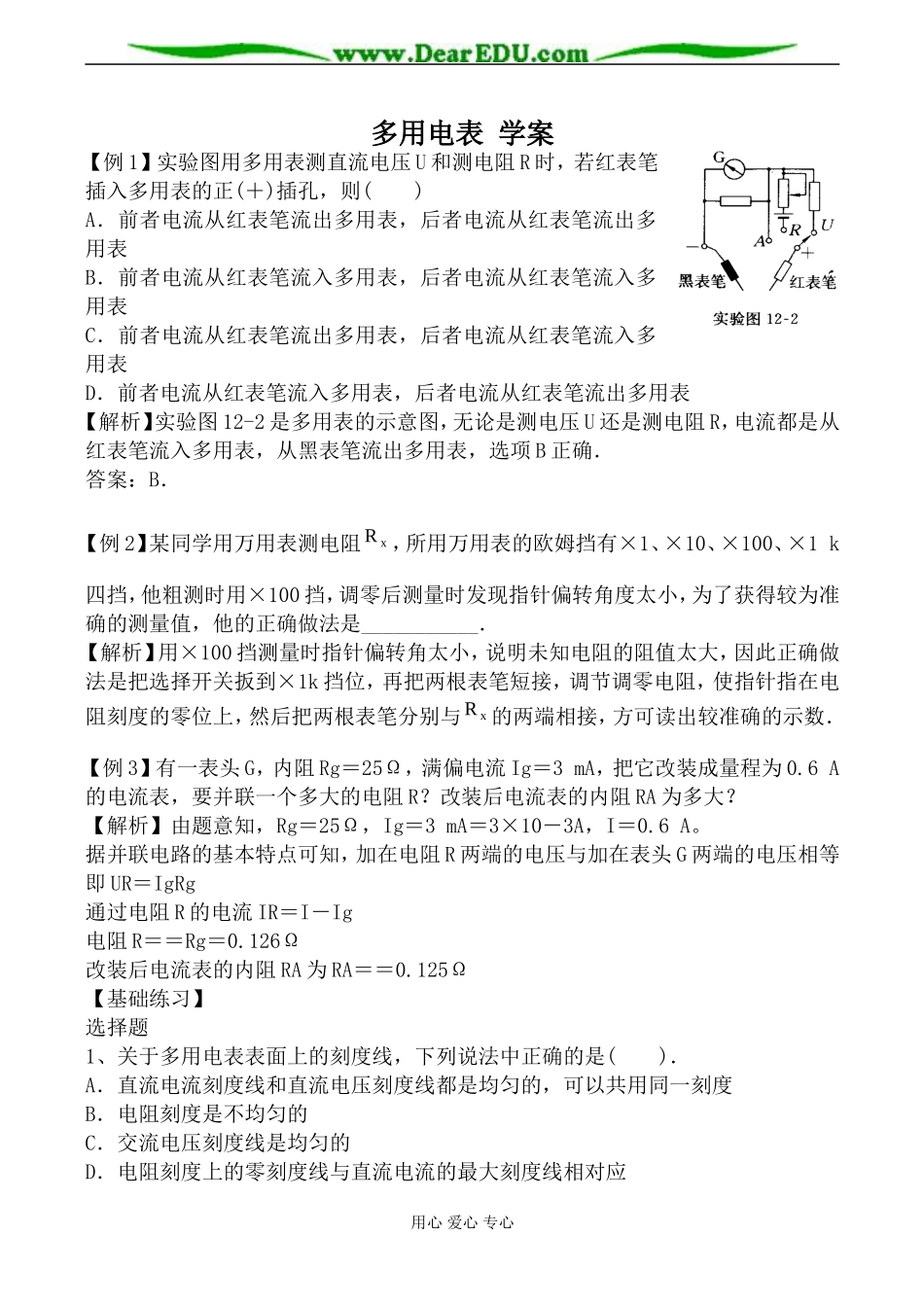

多用电表 学案【例 1】实验图用多用表测直流电压 U 和测电阻 R 时，若红表笔插入多用表的正(＋)插孔，则( )A．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表C．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表D．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表【解析】实验图 12-2 是多用表的示意图，无论是测电压 U 还是测电阻 R，电流都是从红表笔流入多用表，从黑表笔流出多用表，选项 B 正确．答案：B．【例 2】某同学用万用表测电阻xR ，所用万用表的欧姆挡有×1、×10、×100、×1 k四挡，他粗测时用×100 挡，调零后测量时发现指针偏转角度太小，为了获得较为准确的测量值，他的正确做法是___________．【解析】用×100 挡测量时指针偏转角太小，说明未知电阻的阻值太大，因此正确做法是把选择开关扳到×1k 挡位，再把两根表笔短接，调节调零电阻，使指针指在电阻刻度的零位上，然后把两根表笔分别与xR 的两端相接，方可读出较准确的示数．【例 3】有一表头 G，内阻 Rg＝25Ω，满偏电流 Ig＝3 mA，把它改装成量程为 0.6 A的电流表，要并联一个多大的电阻 R？改装后电流表的内阻 RA 为多大？【解析】由题意知，Rg＝25Ω，Ig＝3 mA＝3×10－3A，I＝0.6 A。据并联电路的基本特点可知，加在电阻 R 两端的电压与加在表头 G 两端的电压相等即 UR＝IgRg通过电阻 R 的电流 IR＝I－Ig电阻 R＝＝Rg＝0.126Ω改装后电流表的内阻 RA 为 RA＝＝0.125Ω【基础练习】选择题1、关于多用电表表面上的刻度线，下列说法中正确的是( )．A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度B．电阻刻度是不均匀的C．交流电压刻度线是均匀的D．电阻刻度上的零刻度线与直流电流的最大刻度线相对应用心 爱心 专心2、用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )．A．测量前必须调零，而且每测一次电阻都要重新调零B．每次换挡后必须电阻调零C．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起3、关于多用电表，下列说法正确的是（ ）① 多用电表是电压表、电流表、欧姆表共用一个表头改装而成的。② 多用电表无论是测电压、电流还是测电阻，红表笔的...
