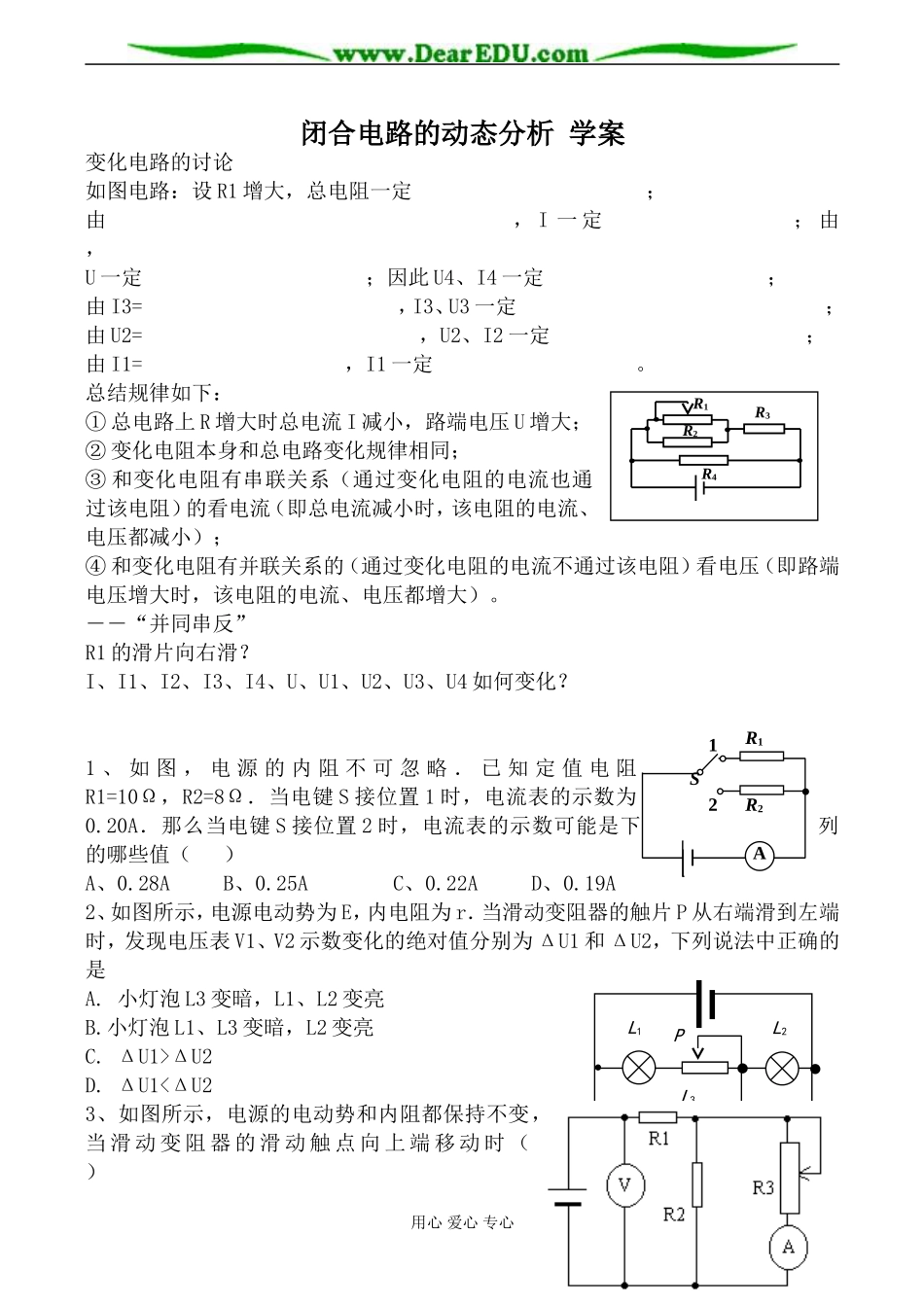

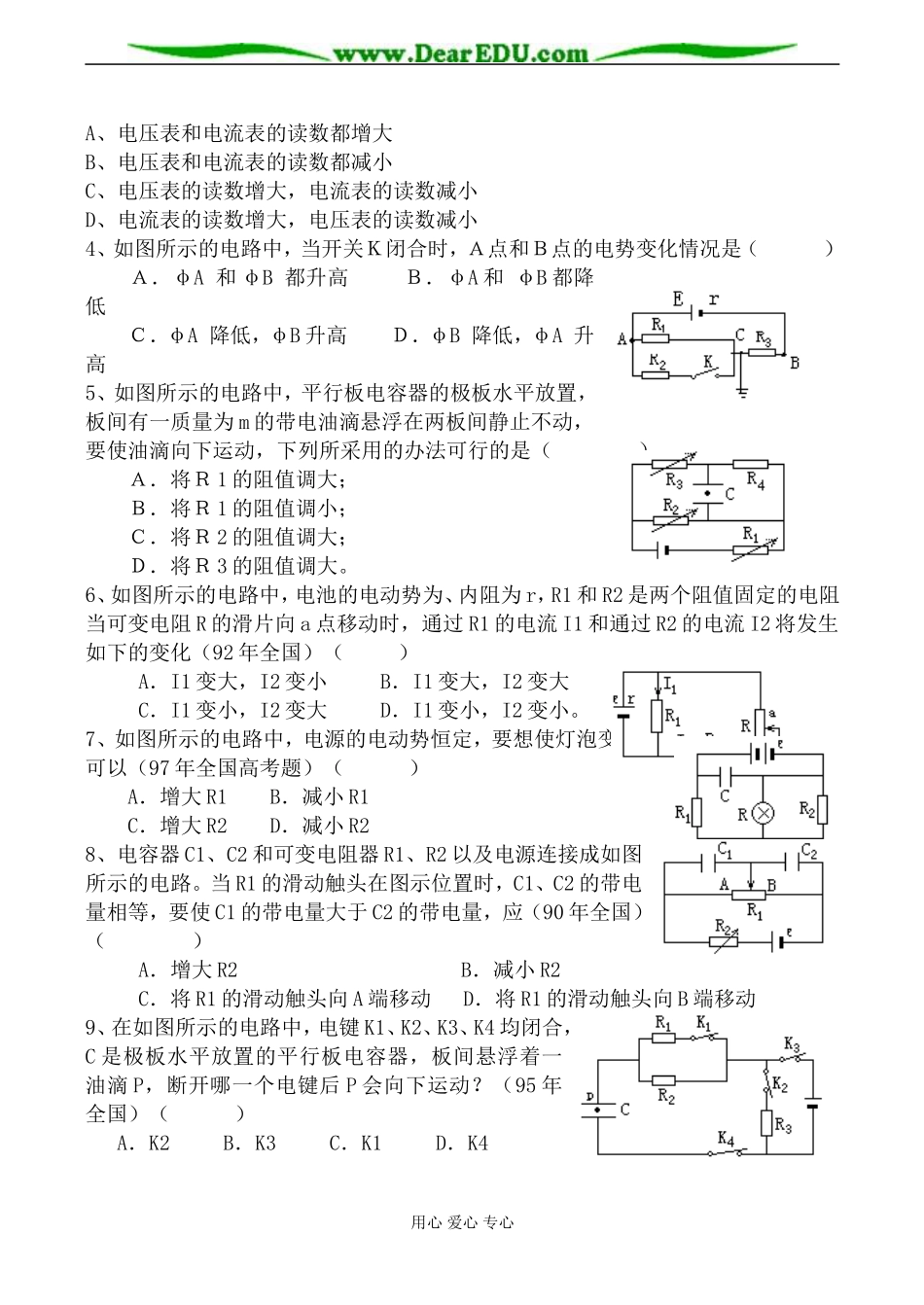

闭合电路的动态分析 学案变化电路的讨论 如图电路：设 R1 增大，总电阻一定 ；由 ， I 一 定 ； 由 ，U 一定 ；因此 U4、I4 一定 ；由 I3= ，I3、U3 一定 ；由 U2= ，U2、I2 一定 ；由 I1= ，I1 一定 。 总结规律如下：① 总电路上 R 增大时总电流 I 减小，路端电压 U 增大；② 变化电阻本身和总电路变化规律相同；③ 和变化电阻有串联关系（通过变化电阻的电流也通过该电阻）的看电流（即总电流减小时，该电阻的电流、电压都减小）；④ 和变化电阻有并联关系的（通过变化电阻的电流不通过该电阻）看电压（即路端电压增大时，该电阻的电流、电压都增大）。 ――“并同串反”R1 的滑片向右滑？I、I1、I2、I3、I4、U、U1、U2、U3、U4 如何变化？1 、 如 图 ， 电 源 的 内 阻 不 可 忽 略 ． 已 知 定 值 电 阻R1=10Ω，R2=8Ω．当电键 S 接位置 1 时，电流表的示数为0.20A．那么当电键 S 接位置 2 时，电流表的示数可能是下列的哪些值（ ）A、0.28A B、0.25A C、0.22A D、0.19A 2、如图所示，电源电动势为 E，内电阻为 r．当滑动变阻器的触片 P 从右端滑到左端时，发现电压表 V1、V2 示数变化的绝对值分别为 ΔU1 和 ΔU2，下列说法中正确的是 A. 小灯泡 L3 变暗，L1、L2 变亮B.小灯泡 L1、L3 变暗，L2 变亮 C. ΔU1>ΔU2 D. ΔU1<ΔU23、如图所示，电源的电动势和内阻都保持不变，当 滑 动 变 阻 器 的 滑 动 触 点 向 上 端 移 动 时 （ ）用心 爱心 专心2AR1R21SV2V1L1L2L3PR1R2R3R4A、电压表和电流表的读数都增大B、电压表和电流表的读数都减小C、电压表的读数增大，电流表的读数减小D、电流表的读数增大，电压表的读数减小4、如图所示的电路中，当开关Ｋ闭合时，Ａ点和Ｂ点的电势变化情况是（ ） Ａ．φA 和 φB 都升高 Ｂ．φA 和 φB 都降低 Ｃ．φA 降低，φB 升高 Ｄ．φB 降低，φA 升高 5、如图所示的电路中，平行板电容器的极板水平放置，板间有一质量为 m 的带电油滴悬浮在两板间静止不动，要使油滴向下运动，下列所采用的办法可行的是（ ） Ａ．将Ｒ 1 的阻值调大； Ｂ．将Ｒ 1 的阻值调小； Ｃ．将Ｒ 2 的阻值调大； Ｄ．将Ｒ 3 的阻值调大。6、如图所示的电路中，电池的电动势为、内阻为 r，R1 和 R2 是两个阻值固定的电阻当可变电阻 R 的滑片向 a 点移动时，通过...
