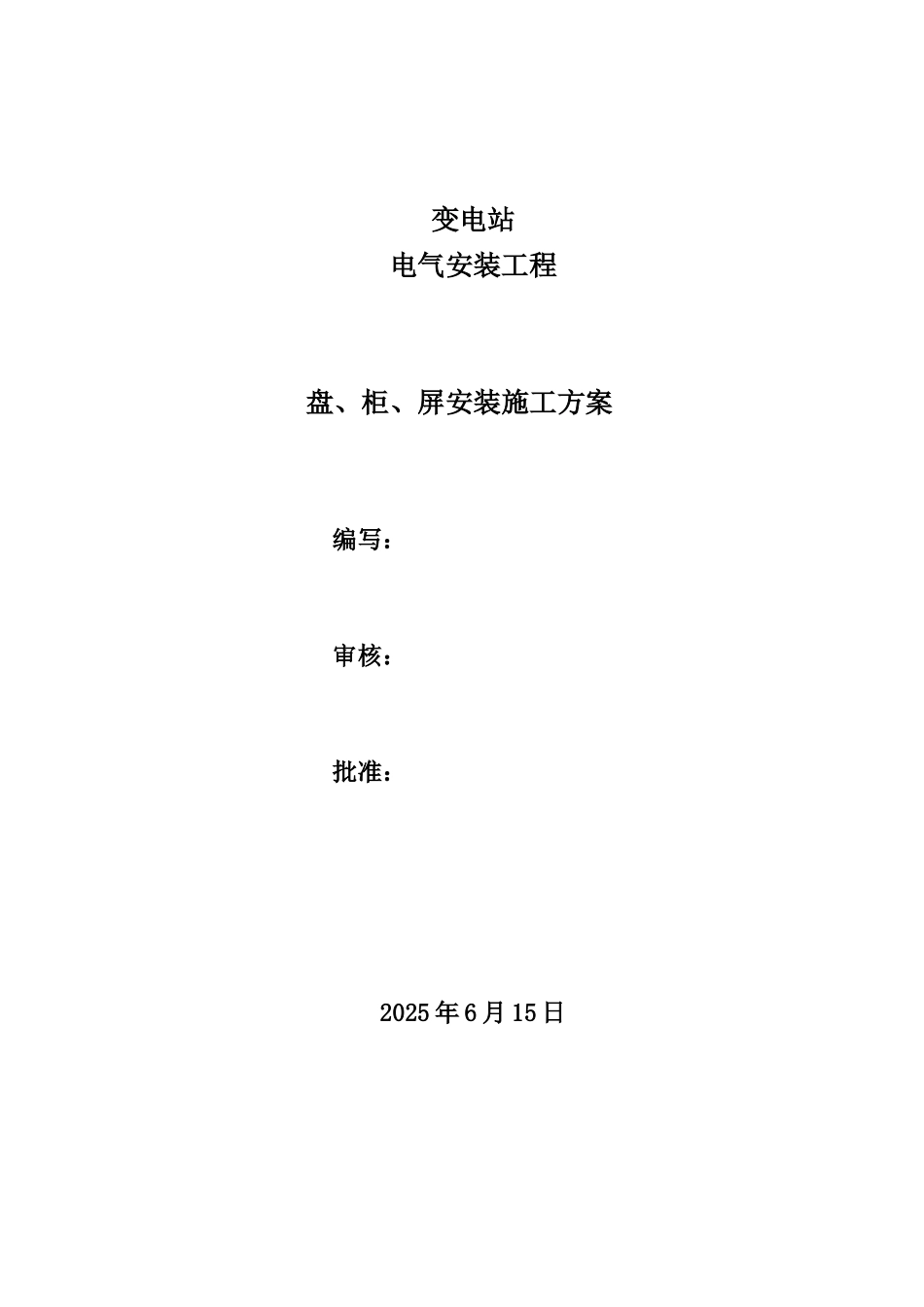

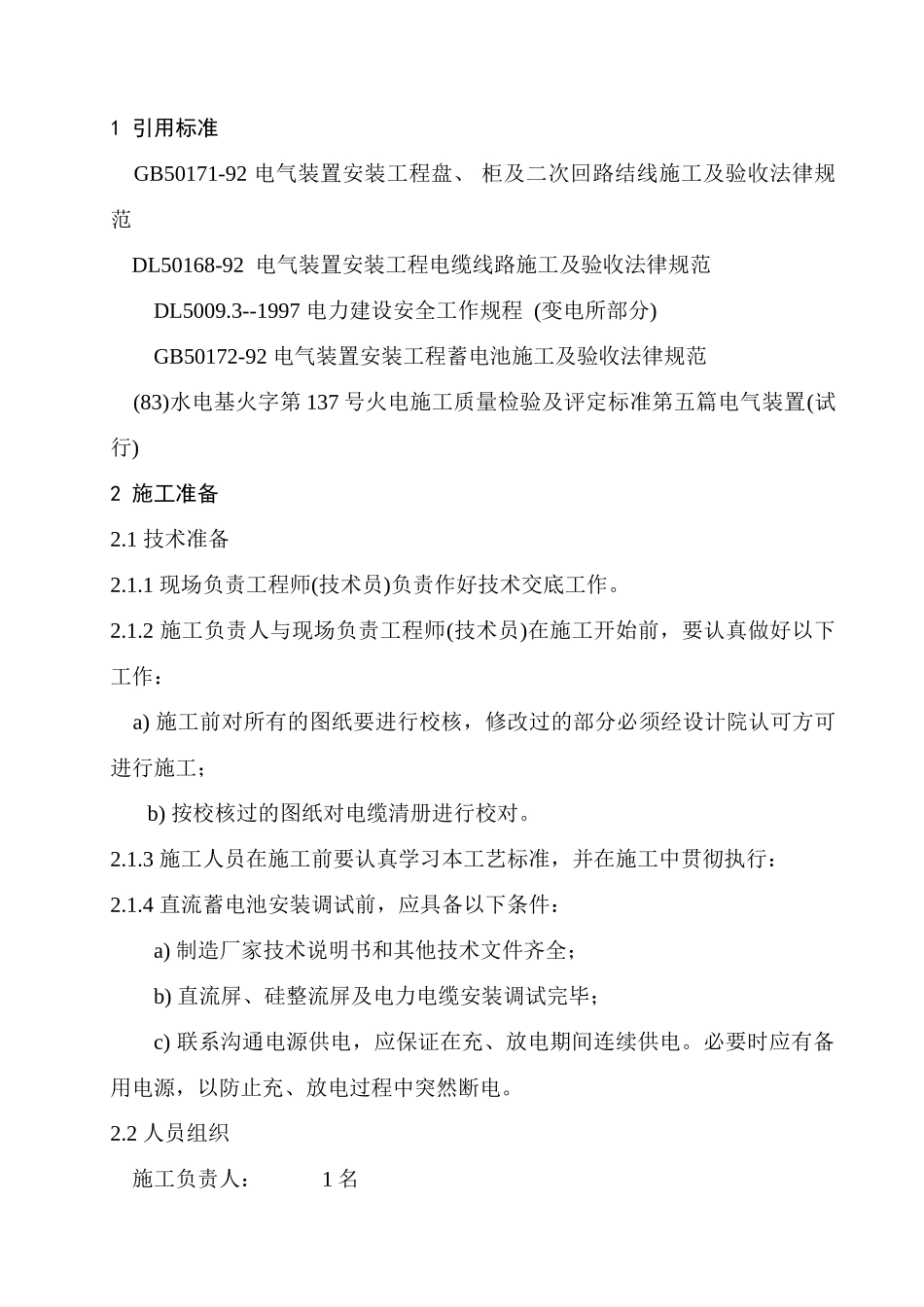

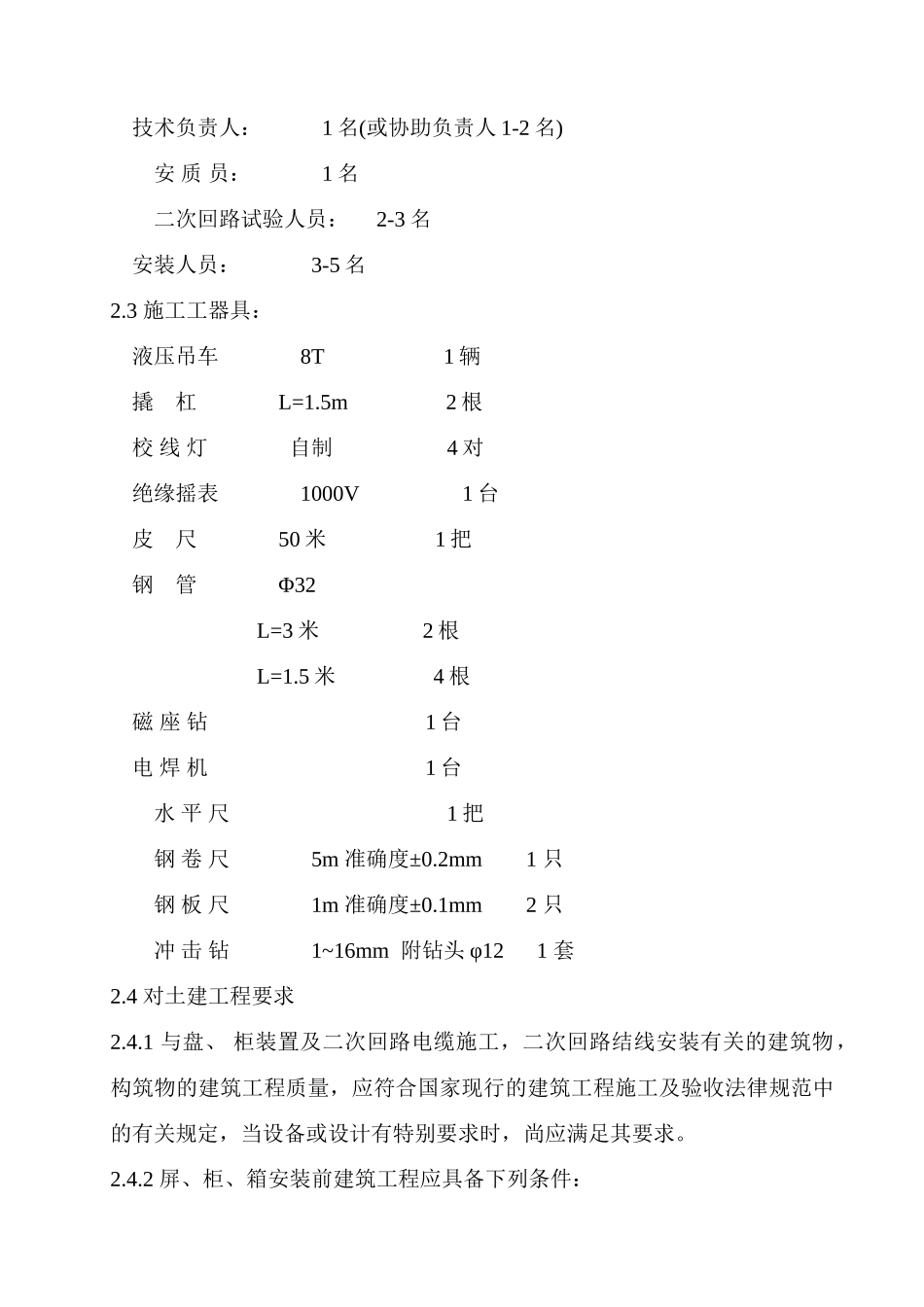

变电站电气安装工程盘、柜、屏安装施工方案编写：审核：批准：2025 年 6 月 15 日1 引用标准 GB50171-92 电气装置安装工程盘、 柜及二次回路结线施工及验收法律规范 DL50168-92 电气装置安装工程电缆线路施工及验收法律规范DL5009.3--1997 电力建设安全工作规程 (变电所部分)GB50172-92 电气装置安装工程蓄电池施工及验收法律规范 (83)水电基火字第 137 号火电施工质量检验及评定标准第五篇电气装置(试行)2 施工准备2.1 技术准备2.1.1 现场负责工程师(技术员)负责作好技术交底工作。2.1.2 施工负责人与现场负责工程师(技术员)在施工开始前，要认真做好以下工作： a) 施工前对所有的图纸要进行校核，修改过的部分必须经设计院认可方可进行施工；b) 按校核过的图纸对电缆清册进行校对。2.1.3 施工人员在施工前要认真学习本工艺标准，并在施工中贯彻执行：2.1.4 直流蓄电池安装调试前，应具备以下条件：a) 制造厂家技术说明书和其他技术文件齐全；b) 直流屏、硅整流屏及电力电缆安装调试完毕；c) 联系沟通电源供电，应保证在充、放电期间连续供电。必要时应有备用电源，以防止充、放电过程中突然断电。2.2 人员组织 施工负责人： 1 名 技术负责人： 1 名(或协助负责人 1-2 名)安 质 员： 1 名二次回路试验人员： 2-3 名 安装人员： 3-5 名2.3 施工工器具： 液压吊车 8T 1 辆 撬 杠 L=1.5m 2 根 校 线 灯 自制 4 对 绝缘摇表 1000V 1 台 皮 尺 50 米 1 把 钢 管 Φ32 L=3 米 2 根 L=1.5 米 4 根 磁 座 钻 1 台 电 焊 机 1 台水 平 尺 1 把 钢 卷 尺 5m 准确度±0.2mm 1 只钢 板 尺 1m 准确度±0.1mm 2 只冲 击 钻 1~16mm 附钻头 φ12 1 套2.4 对土建工程要求 2.4.1 与盘、 柜装置及二次回路电缆施工，二次回路结线安装有关的建筑物，构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收法律规范中的有关规定，当设备或设计有特别要求时，尚应满足其要求。2.4.2 屏、柜、箱安装前建筑工程应具备下列条件： a) 屋顶、楼板施工完毕，不得渗漏； b) 结束室内地面工作，室内沟道无积水、杂物； c) 预埋件及预留孔符合设计要求，预埋件应牢固； d) 门窗安装完毕； e) 进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束；f) 基础型钢的预埋应符合表中规定：基础型钢安装的允...
