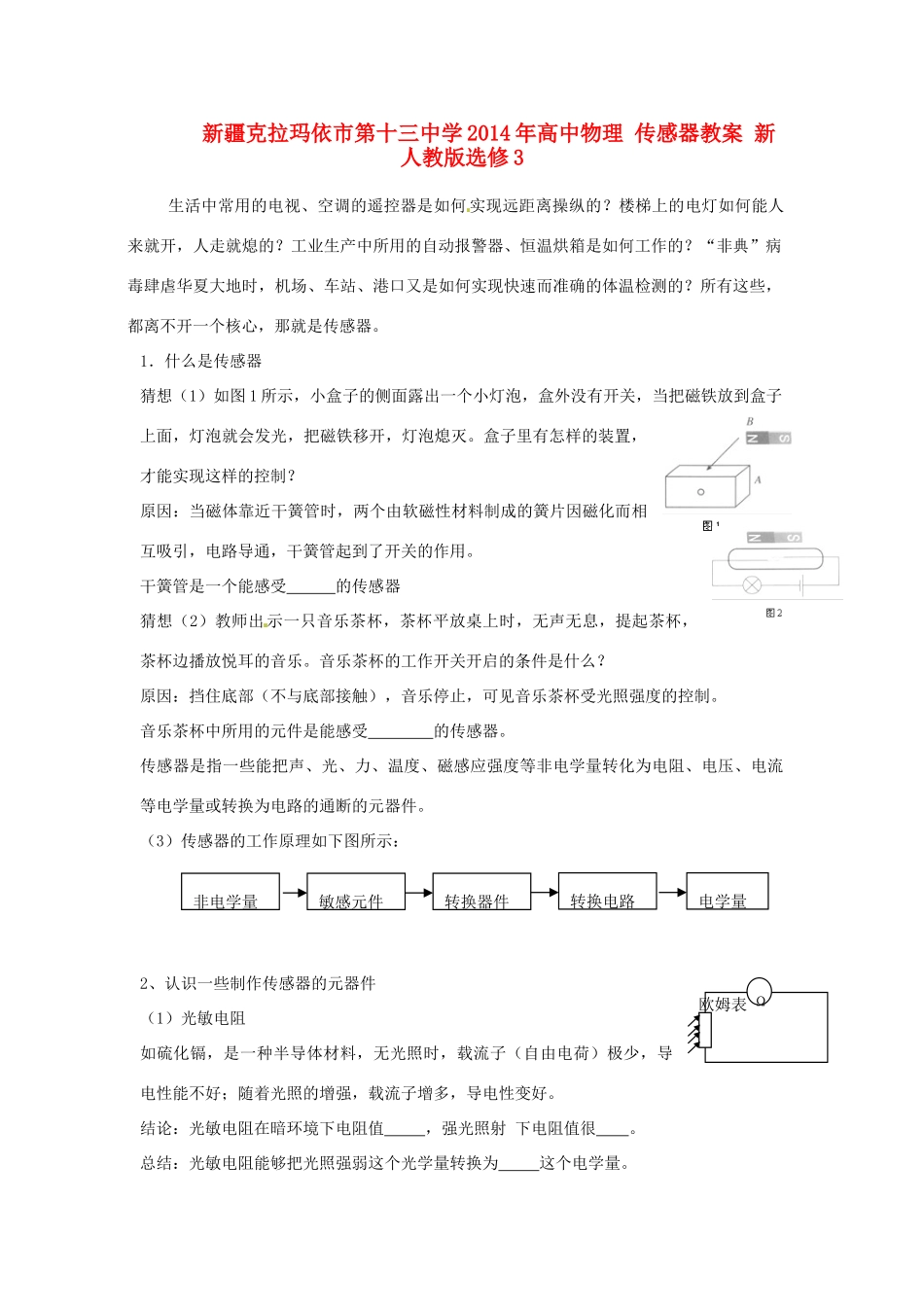

新疆克拉玛依市第十三中学 2014 年高中物理 传感器教案 新人教版选修 3生活中常用的电视、空调的遥控器是如何 实现远距离操纵的？楼梯上的电灯如何能人来就开，人走就熄的？工业生产中所用的自动报警器、恒温烘箱是如何工作的？“非典”病毒肆虐华夏大地时，机场、车站、港口又是如何实现快速而准确的体温检测的？所有这些，都离不开一个核心，那就是传感器。1．什么是传感器猜想（1）如图 1 所示，小盒子的侧面露出一个小灯泡，盒外没有开关，当把磁铁放到盒子上面，灯泡就会发光，把磁铁移开，灯泡熄灭。盒子里有怎样的装置，才能实现这样的控制？原因：当磁体靠近干簧管时，两个由软磁性材料制成的簧片因磁化而相互吸引，电路导通，干簧管起到了开关的作用。干簧管是一个能感受 的传感器猜想（2）教师出 示一只音乐茶杯，茶杯平放桌上时，无声无息，提起茶杯，茶杯边播放悦耳的音乐。音乐茶杯的工作开关开启的条件是什么？原因：挡住底部（不与底部接触），音乐停止，可见音乐茶杯受光照强度的控制。音乐茶杯中所用的元件是能感受 的传感器。传感器是指一些能把声、光、力、温度、磁感应强度等非电学量转化为电阻、电压、电流等电学量或转换为电路的通断的元器件。（3）传感器的工作原理如下图所示：2、认识一些制作传感器的元器件（1）光敏电阻如硫化镉，是一种半导体材料，无光照时，载流子（自由电荷）极少，导电性能不好；随着光照的增强，载流子增多，导电性变好。结论：光敏电阻在暗环境下电阻值 ，强光照射 下电阻值很 。总结：光敏电阻能够把光照强弱这个光学量转换为 这个电学量。非电学量敏感元件转换器件转换电路电学量Ω欧姆表（2）金属热电阻和热敏电阻结论 1：金属导体的电阻随温度的升高而 。如白炽灯钨丝的电阻。总结 1：用金属丝可以制作温度传感器，称为 。如用金属铂可制作精密的电阻温度计。结论 2：热敏电阻的阻值随温度的升高而 ，且阻值随温度变化非常明显。总 结 2 ： 金 属 热 电 阻 与 热 敏 电 阻 都 能 够 把 这 个 热 学 量 转 换 为 （ 这个电学量，金属热电阻的化学稳定性好，测温范围大，但灵敏度较差。（3）霍尔元件霍尔元件是在一个很小的矩形半导体（例如砷化铟）薄片上，制作 4 个电极E、F、M、N 而成。若在 E、F 间 通入恒定的电流 I，同时外加与薄片垂直的匀强磁场 B，薄片中的载流子就在洛伦兹力的作用下发生偏转，使 M、N 间出现电压 U。...
