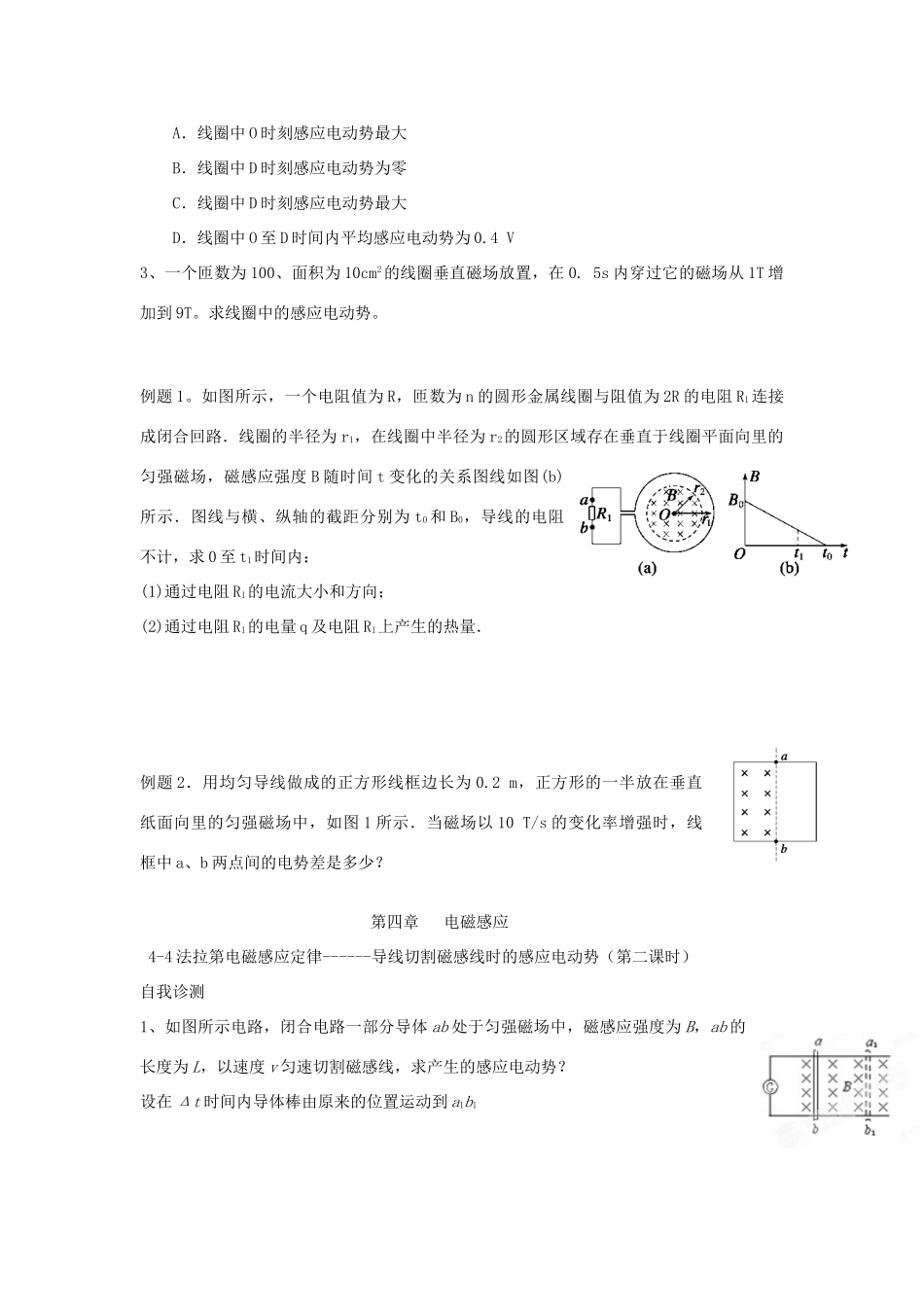

新疆克拉玛依市第十三中学 2014 年高中物理 法拉第电磁感应定律教案 新人教版选修 34-4 法拉第电磁感应定律（第一课时）一、感应电动势在电磁感应现象中产生的电动势叫感应电动势。下面我们就来探讨感应电动势的存在、产生条件及大小的决定因素。下面两个电路，导体 ab 两端，螺线管 ab 的两端有电动势故导体 ab，螺线管 ab 相当于电源，导体 ab、线圈自身的电阻相当于电源内阻 r。1．内电路和外电路（1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源，该部分导体的电阻或线圈的电阻相当于电源的内阻(r)．（2) 除电源外其余部分是外电路．2、讨论：1）根据楞次定律判断左图中的感应电流方向后，依据右图的等效电路如何确定电源的正负，以及 a、b 两端电势的高低？2）两图中，若电路是断开的，肯定无电流，但有电动势。产生感应电动势的条件是什么？在电磁感应现象中，不论电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势。 二、探究影响感应电动势大小的因素感应电动势大小跟什么因素有关？ 观察得到（1）将条形磁铁迅速的插入螺线管中，表针的摆幅大。（2）将条形磁铁缓慢的插入螺线管中，表针的摆幅小。分析论证：穿过电路的 Φ 变化产生 E 感产生 I 感.由全电路欧姆定律知 I=，当电路中的总电阻一定时，E 感越大，I 越大，指针偏转越大。上述实验磁通量变化 ΔΦ 相同，但磁通量变化的快慢不同。可见，感应电动势的大小跟磁通量变化和所用时间都有关，即与磁通量的变化率有关.把定义为磁通量的变化率。实验(1)中，将条形磁铁快插入（或拔出）比慢插入或（拔出）时，大，I 感大，E 感大。三、电磁感应定律从上面的实验我们可以发现，越大，E 感越大，即感应电动势的大小完全由磁通量的 变化率决定。精确的实验表明：电路中感应电动势的大小，跟穿过这一电路磁通量的变化率成正比，即 E∝。这就是法拉第电磁感应定律。设闭合电路是一个 n 匝线圈，且穿过每匝线圈的磁通量变化率都相同，这时相当于 n个单匝线圈串联而成，因此感应电动势变为: E=n下列是几种常见的产生感应电动势的情况，其中线圈的匝数为 n.(1)线圈面积 S 不变，磁感应强度 B 均匀变化；E＝n·S(2)磁感应强度 B 不变，线圈的面积 S 均匀变化：E＝nB·(3)用 E＝n 所求的一般为平均电动势，且所求的感应电动势为整个回路的感应电动势，而不是回路中某部分导体的电动势．自我诊测1．电阻 R、电容...
