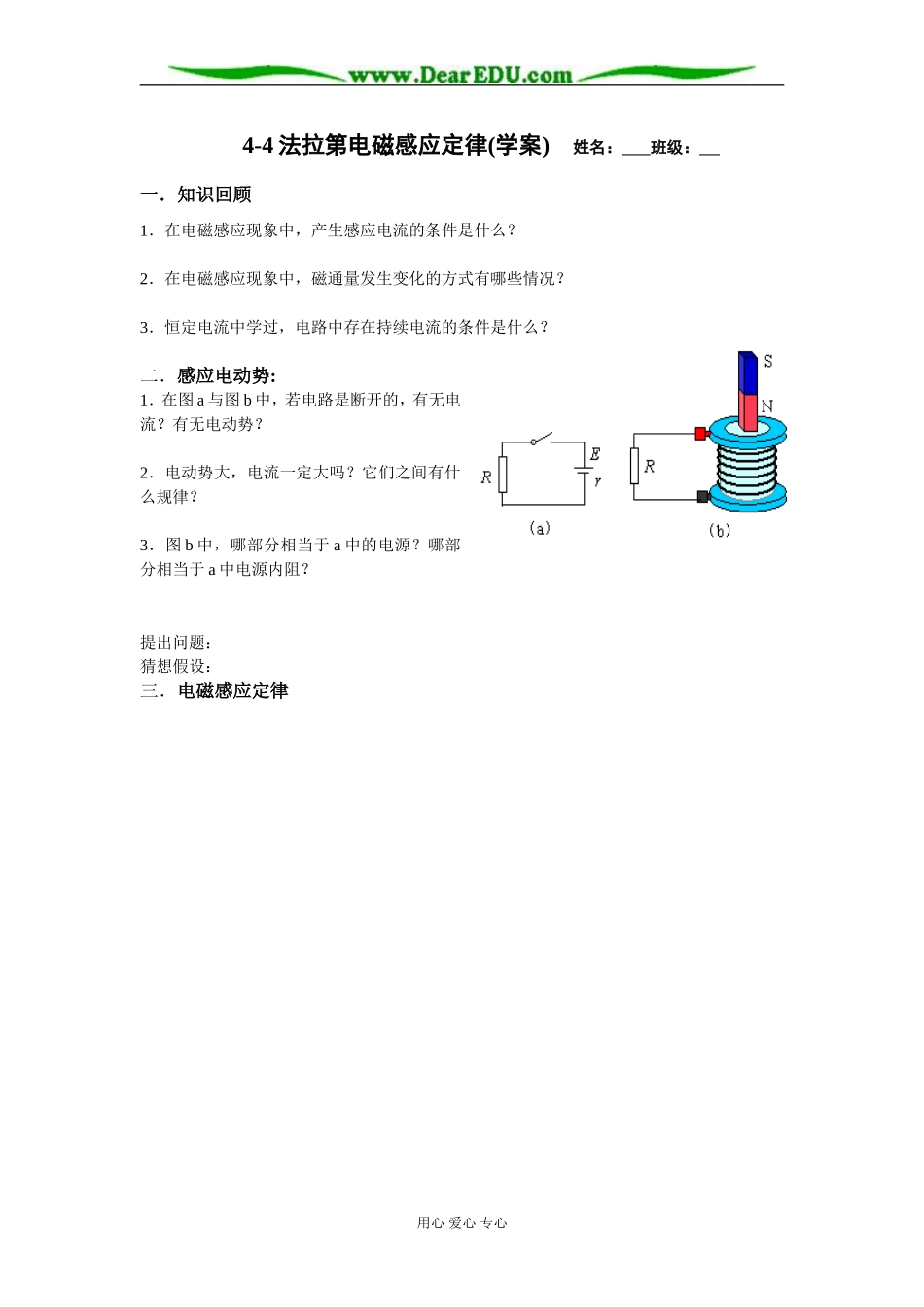

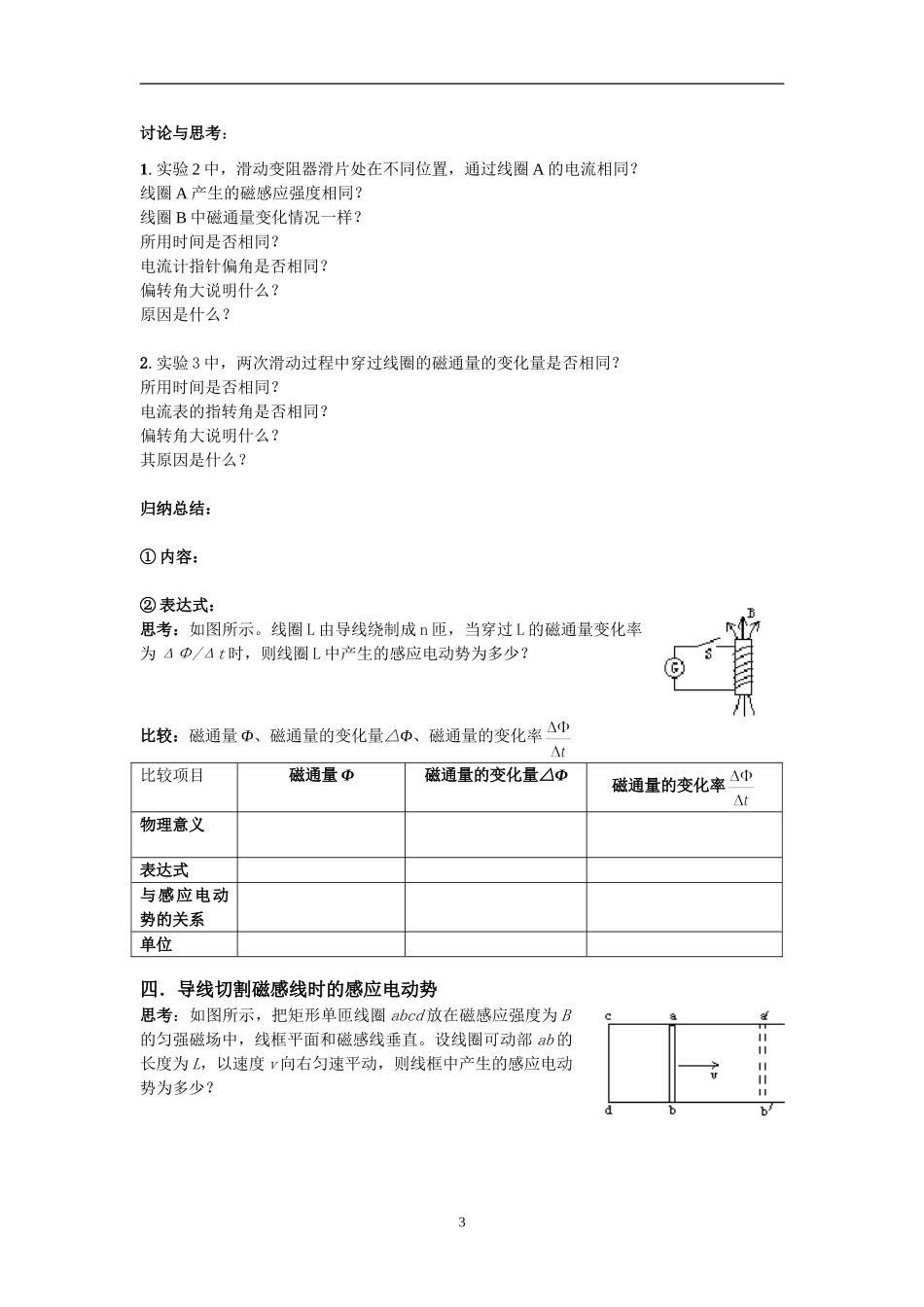

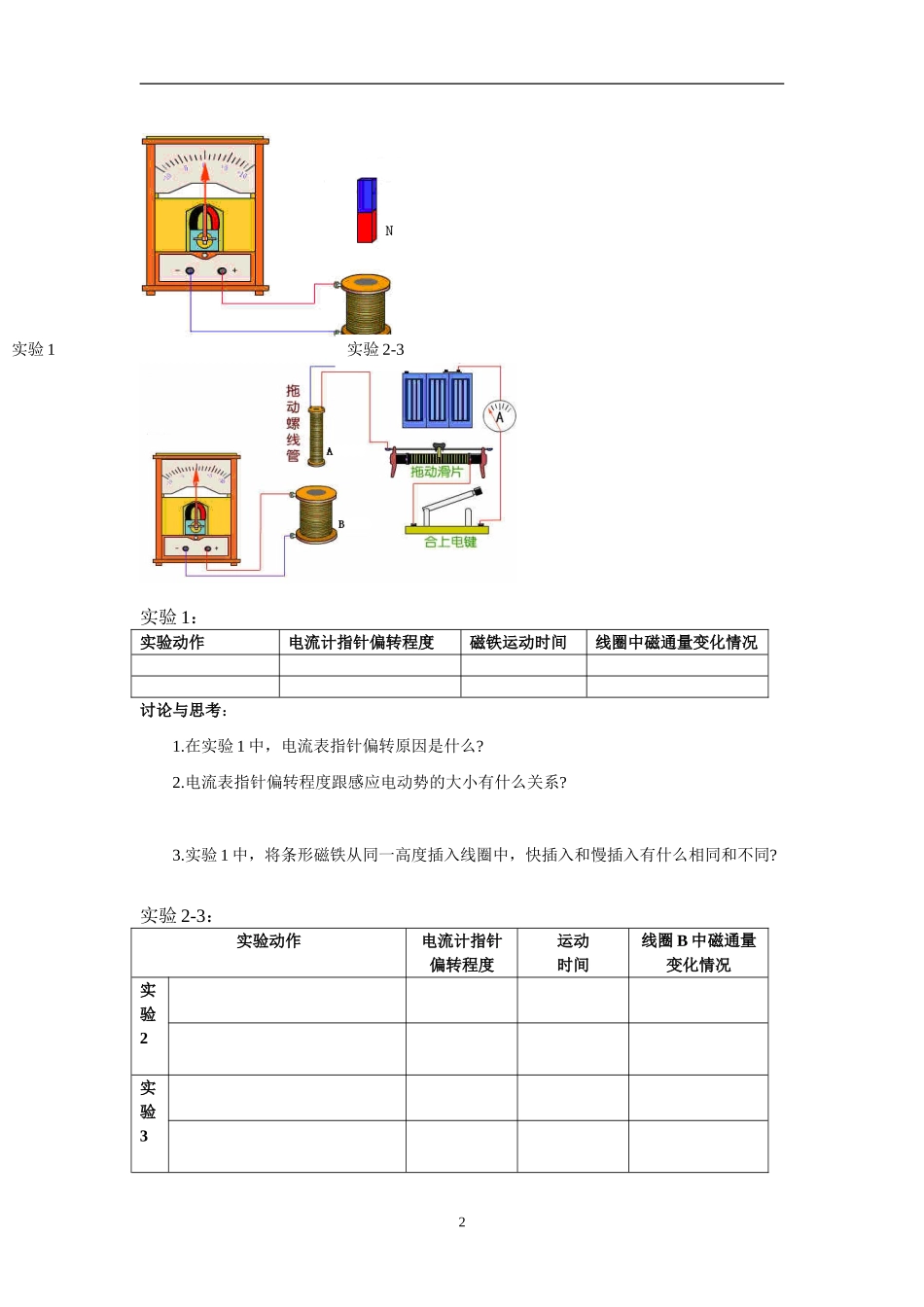

4-4 法拉第电磁感应定律(学案) 姓名： 班级： 一．知识回顾1．在电磁感应现象中，产生感应电流的条件是什么？2．在电磁感应现象中，磁通量发生变化的方式有哪些情况？3．恒定电流中学过，电路中存在持续电流的条件是什么？二．感应电动势: 1．在图 a 与图 b 中，若电路是断开的，有无电流？有无电动势？2．电动势大，电流一定大吗？它们之间有什么规律？3．图 b 中，哪部分相当于 a 中的电源？哪部分相当于 a 中电源内阻？提出问题：猜想假设：三．电磁感应定律用心 爱心 专心实验 1：实验动作电流计指针偏转程度磁铁运动时间线圈中磁通量变化情况讨论与思考：1.在实验 1 中，电流表指针偏转原因是什么?2.电流表指针偏转程度跟感应电动势的大小有什么关系?3.实验 1 中，将条形磁铁从同一高度插入线圈中，快插入和慢插入有什么相同和不同?实验 2-3：实验动作电流计指针偏转程度运动时间线圈 B 中磁通量变化情况实验2实验32实验 1实验 2-3讨论与思考：1. 实验 2 中，滑动变阻器滑片处在不同位置，通过线圈 A 的电流相同？线圈 A 产生的磁感应强度相同？线圈 B 中磁通量变化情况一样？所用时间是否相同？电流计指针偏角是否相同？偏转角大说明什么？原因是什么？2.实验 3 中，两次滑动过程中穿过线圈的磁通量的变化量是否相同？所用时间是否相同？电流表的指转角是否相同？偏转角大说明什么？其原因是什么？归纳总结：① 内容：② 表达式：思考：如图所示。线圈 L 由导线绕制成 n 匝，当穿过 L 的磁通量变化率为 ΔΦ/Δt 时，则线圈 L 中产生的感应电动势为多少？比较：磁通量 Φ、磁通量的变化量△Φ、磁通量的变化率比较项目磁通量 Φ磁通量的变化量△Φ磁通量的变化率物理意义表达式与感应电动势的关系单位四．导线切割磁感线时的感应电动势思考：如图所示，把矩形单匝线圈 abcd 放在磁感应强度为 B的匀强磁场中，线框平面和磁感线垂直。设线圈可动部 ab 的长度为 L，以速度 v 向右匀速平动，则线框中产生的感应电动势为多少？3问题讨论：1.上图的电路中，哪部分导体相当于电源？ab 导体的运动 v 与磁感线方向 B 有何关系？2.若导体运动方向与导体本身垂直，但与磁感方向不垂直，设 v与 B 夹角为 θ（如右图），又如何计算感应电动势的大小呢？比较：公式 E=n与 E=BLvsinθ 的区别与联系比较项目研究对象物理意义范围联系E=nE=Blvsinθ五．反电动势思考与讨论：如右图所...
