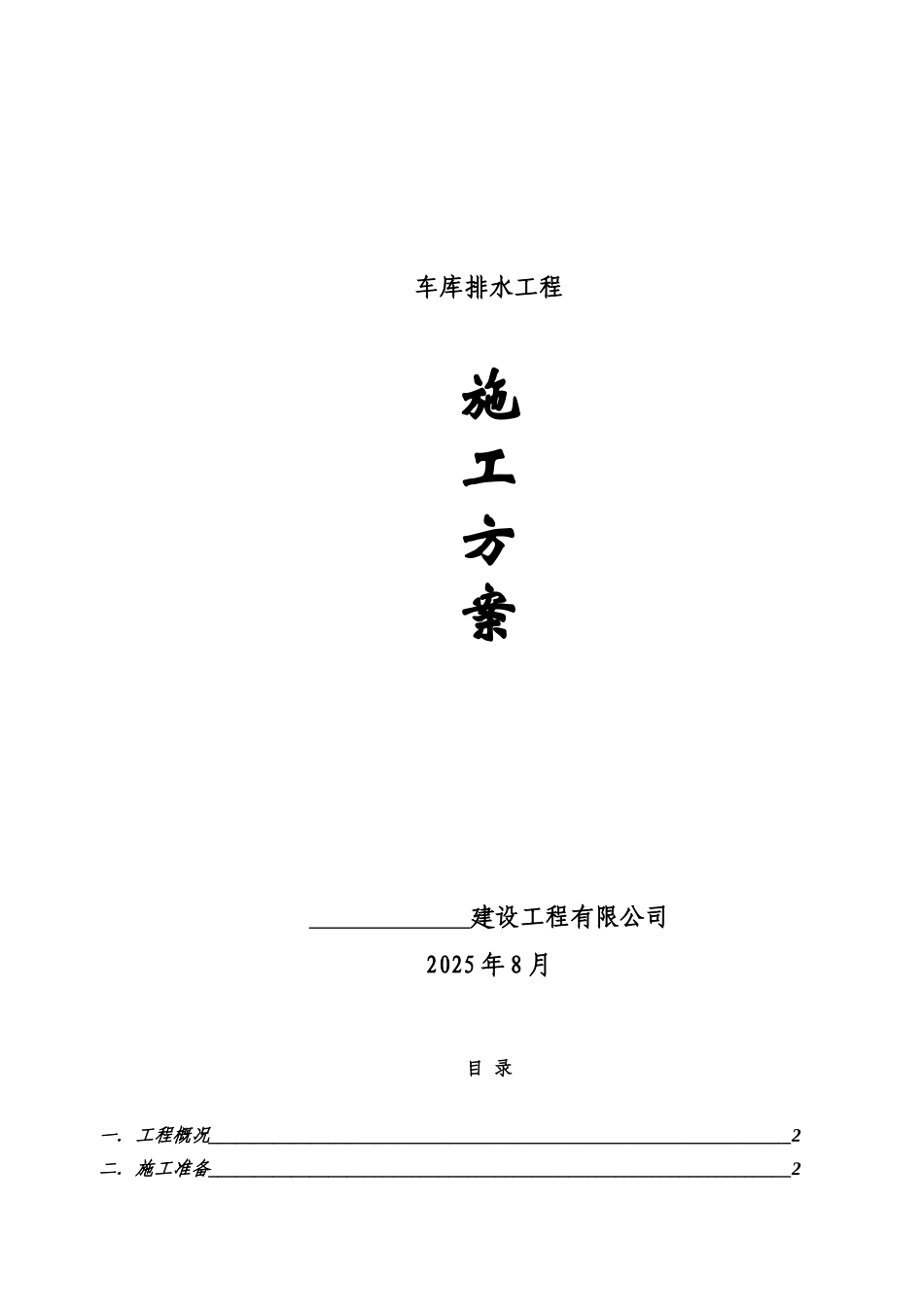

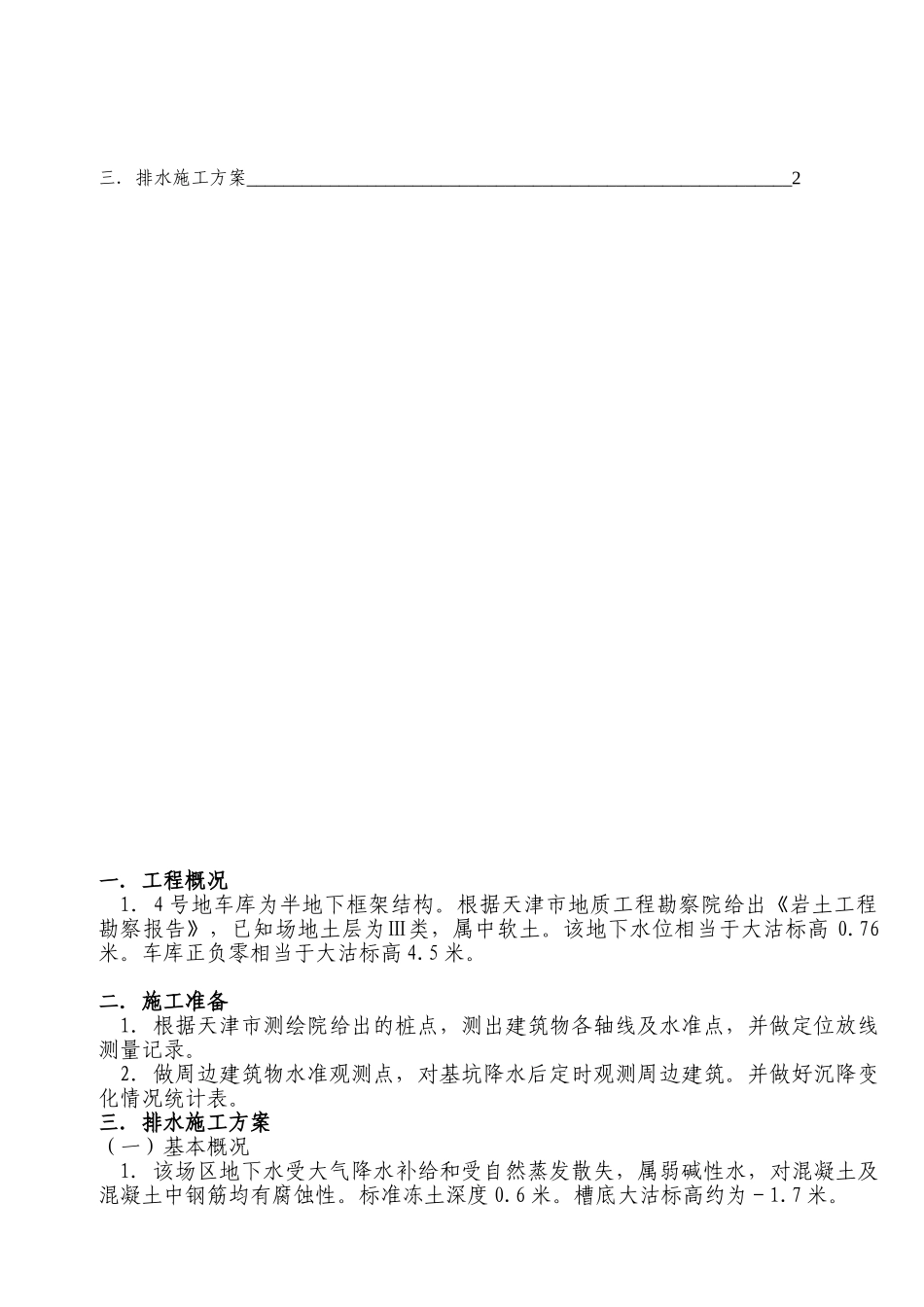

车库排水工程施工方案 建设工程有限公司2025 年 8 月目 录一．工程概况_______________________________________________________________2二．施工准备_______________________________________________________________2三．排水施工方案___________________________________________________________2一．工程概况1．4 号地车库为半地下框架结构。根据天津市地质工程勘察院给出《岩土工程勘察报告》，已知场地土层为Ⅲ类，属中软土。该地下水位相当于大沽标高 0.76米。车库正负零相当于大沽标高 4.5 米。二．施工准备1．根据天津市测绘院给出的桩点，测出建筑物各轴线及水准点，并做定位放线测量记录。2．做周边建筑物水准观测点，对基坑降水后定时观测周边建筑。并做好沉降变化情况统计表。三．排水施工方案（一）基本概况1. 该场区地下水受大气降水补给和受自然蒸发散失，属弱碱性水，对混凝土及混凝土中钢筋均有腐蚀性。标准冻土深度 0.6 米。槽底大沽标高约为－1.7 米。（二）井点布置根据工程实际情况拟定在现场布置，基础附近设深管井 8 处，在西侧距离基础外墙边 4 米处设外排水井及沉淀池。在开槽后设排水盲沟和集水井。（三）工程作法1．采纳管井井点降低地下水位。开槽前打 8 口直径 600mm，大口井进行场地降水。以便土方开挖。钻孔到达预定深度后，要将孔内泥浆掏净后，下入管井，为了保证井的出水量，在井管周围回填粒料，其厚度不得小于 100mm 。回填料后，采纳空压机进行洗井，直至水清为止。2．采纳盲沟集水井排方法。(1) 当土方开挖至设计基底标高时，开挖宽 0.5m，深 0.5m 的排水沟，沿基坑周边设一道，而后填满碎石，形成排水盲沟系统。(2) 集水井设 6 口，直径 1m，深度 1.5m，井壁采纳标砖预制， 井底铺 0.3m厚的碎石，以免泥砂堵塞水泵。(3) 排水沟和集水井保持一米高差。（四）降水步骤 1． 开挖前管井打井工作，打井工期为 5 天。2．当进行土方开挖时随进度设置排水沟和集水井。3．挖土至槽底板标高后做排水盲沟，集水井，辅助管井降水，并起收集自然降水等作用。（五）现场排水 从管井及集水井排出的地下水，经地面集水总管排放到沉淀池内，再经过沉淀池过滤排放到市政排水管网。沉淀池设在现场西面，为三步过滤池，并加过滤棉过滤，集水总管为 φ160PVC 管，延基槽北南两侧布置。排水过滤池
