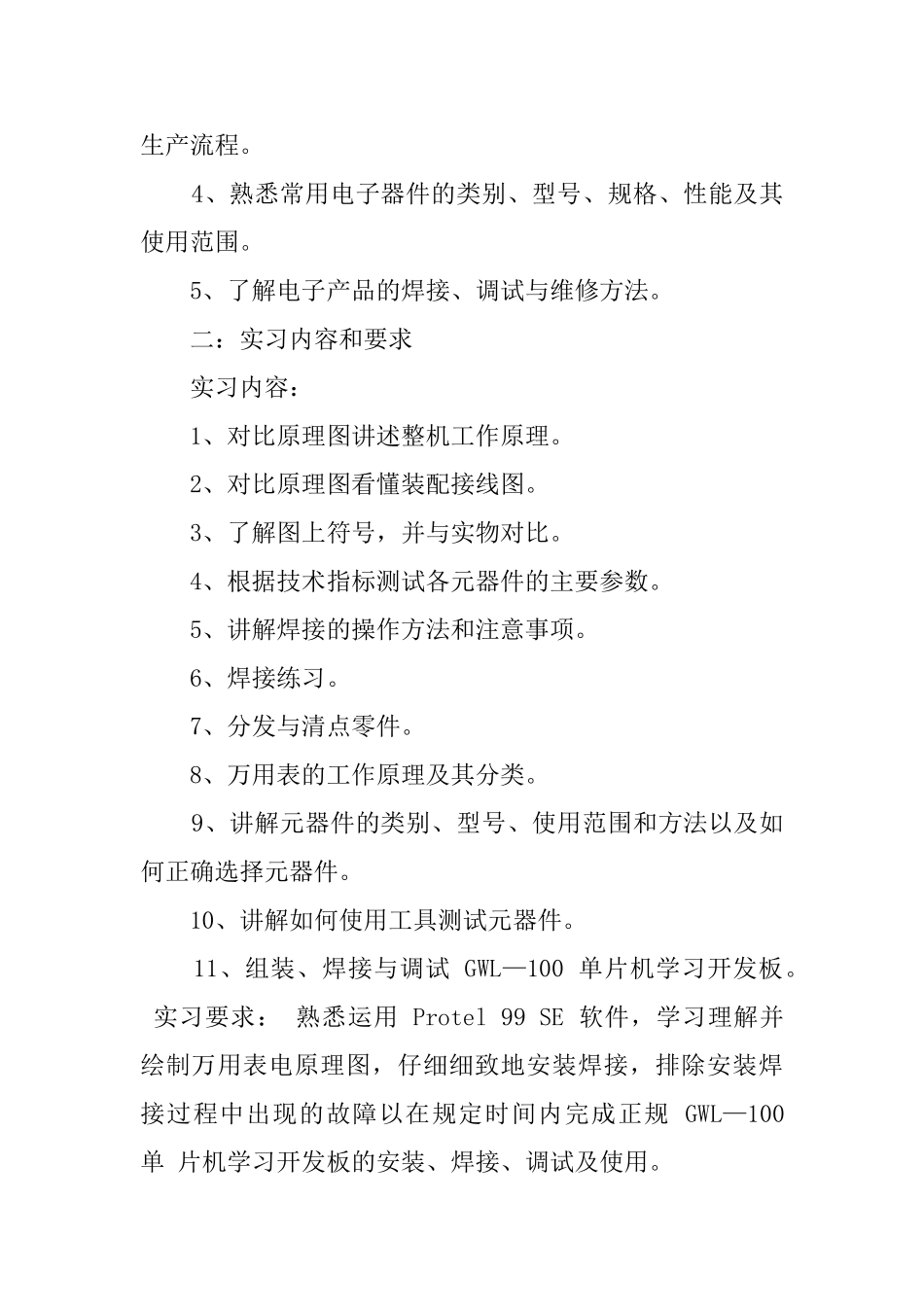

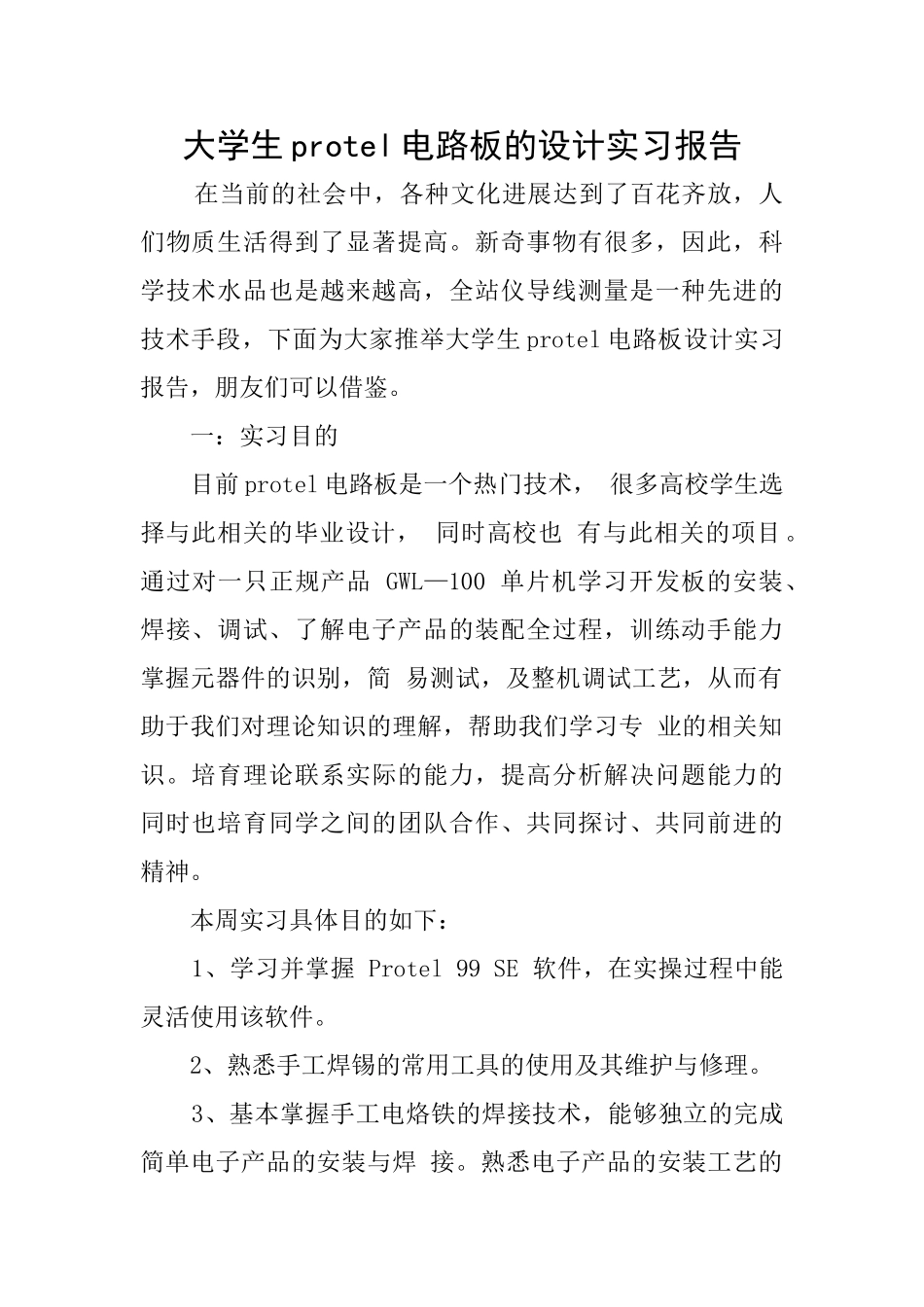

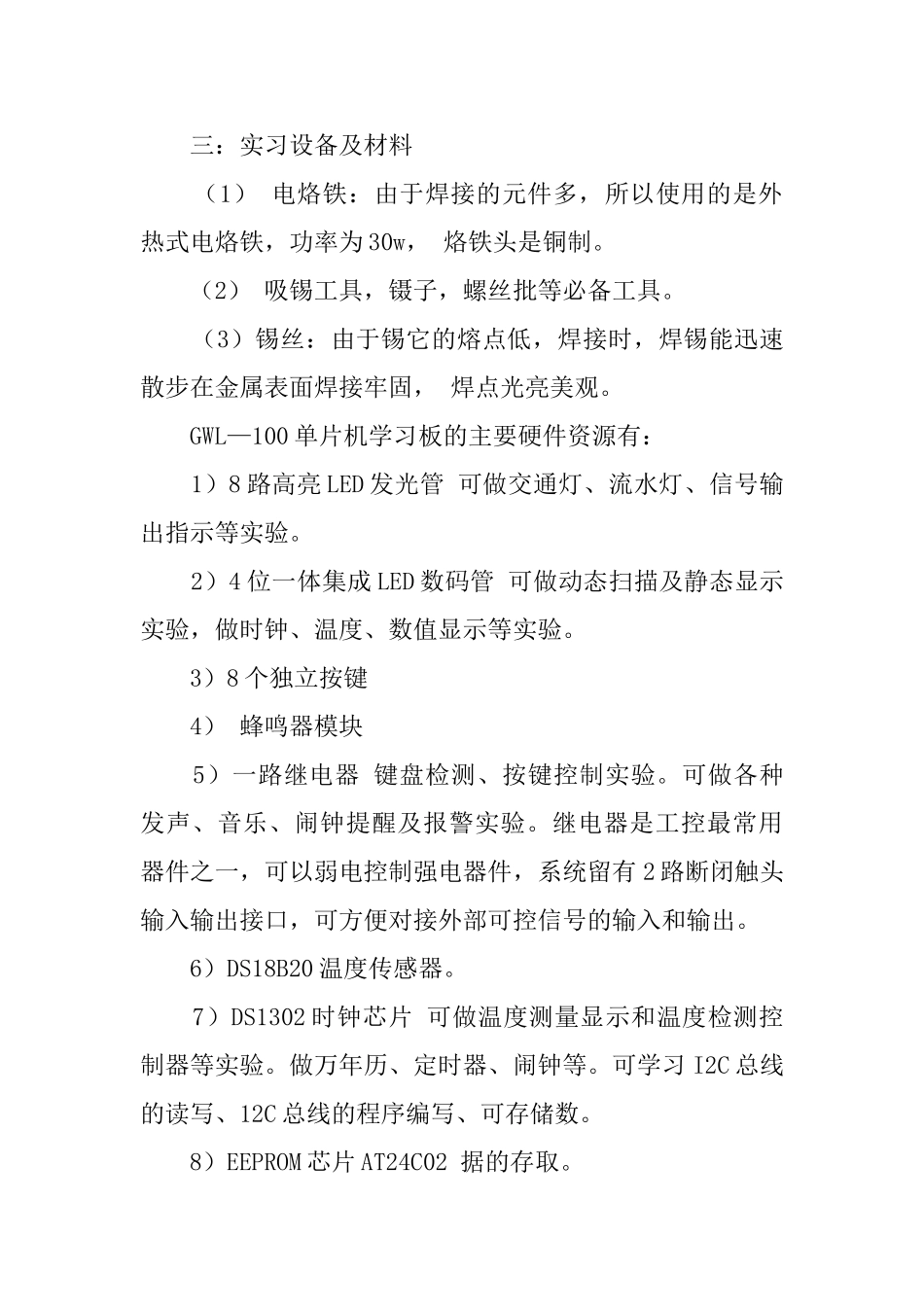

大学生 protel 电路板的设计实习报告 在当前的社会中，各种文化进展达到了百花齐放，人们物质生活得到了显著提高。新奇事物有很多，因此，科学技术水品也是越来越高，全站仪导线测量是一种先进的技术手段，下面为大家推举大学生 protel 电路板设计实习报告，朋友们可以借鉴。 一：实习目的 目前 protel 电路板是一个热门技术， 很多高校学生选择与此相关的毕业设计， 同时高校也 有与此相关的项目。通过对一只正规产品 GWL—100 单片机学习开发板的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力掌握元器件的识别，简 易测试，及整机调试工艺，从而有助于我们对理论知识的理解，帮助我们学习专 业的相关知识。培育理论联系实际的能力，提高分析解决问题能力的同时也培育同学之间的团队合作、共同探讨、共同前进的精神。 本周实习具体目的如下： 1、学习并掌握 Protel 99 SE 软件，在实操过程中能灵活使用该软件。 2、熟悉手工焊锡的常用工具的使用及其维护与修理。 3、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊 接。熟悉电子产品的安装工艺的生产流程。 4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围。 5、了解电子产品的焊接、调试与维修方法。 二：实习内容和要求 实习内容： 1、对比原理图讲述整机工作原理。 2、对比原理图看懂装配接线图。 3、了解图上符号，并与实物对比。 4、根据技术指标测试各元器件的主要参数。 5、讲解焊接的操作方法和注意事项。 6、焊接练习。 7、分发与清点零件。 8、万用表的工作原理及其分类。 9、讲解元器件的类别、型号、使用范围和方法以及如何正确选择元器件。 10、讲解如何使用工具测试元器件。 11、组装、焊接与调试 GWL—100 单片机学习开发板。 实习要求： 熟悉运用 Protel 99 SE 软件，学习理解并绘制万用表电原理图，仔细细致地安装焊接，排除安装焊接过程中出现的故障以在规定时间内完成正规 GWL—100 单 片机学习开发板的安装、焊接、调试及使用。 三：实习设备及材料 （1） 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为 30w， 烙铁头是铜制。 （2） 吸锡工具，镊子，螺丝批等必备工具。 （3）锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固， 焊点光亮美观。 GWL—100 单片机学习板的主要硬件资源有： 1）8 路高亮 LED 发光管 可做交通...
