大物实验报告

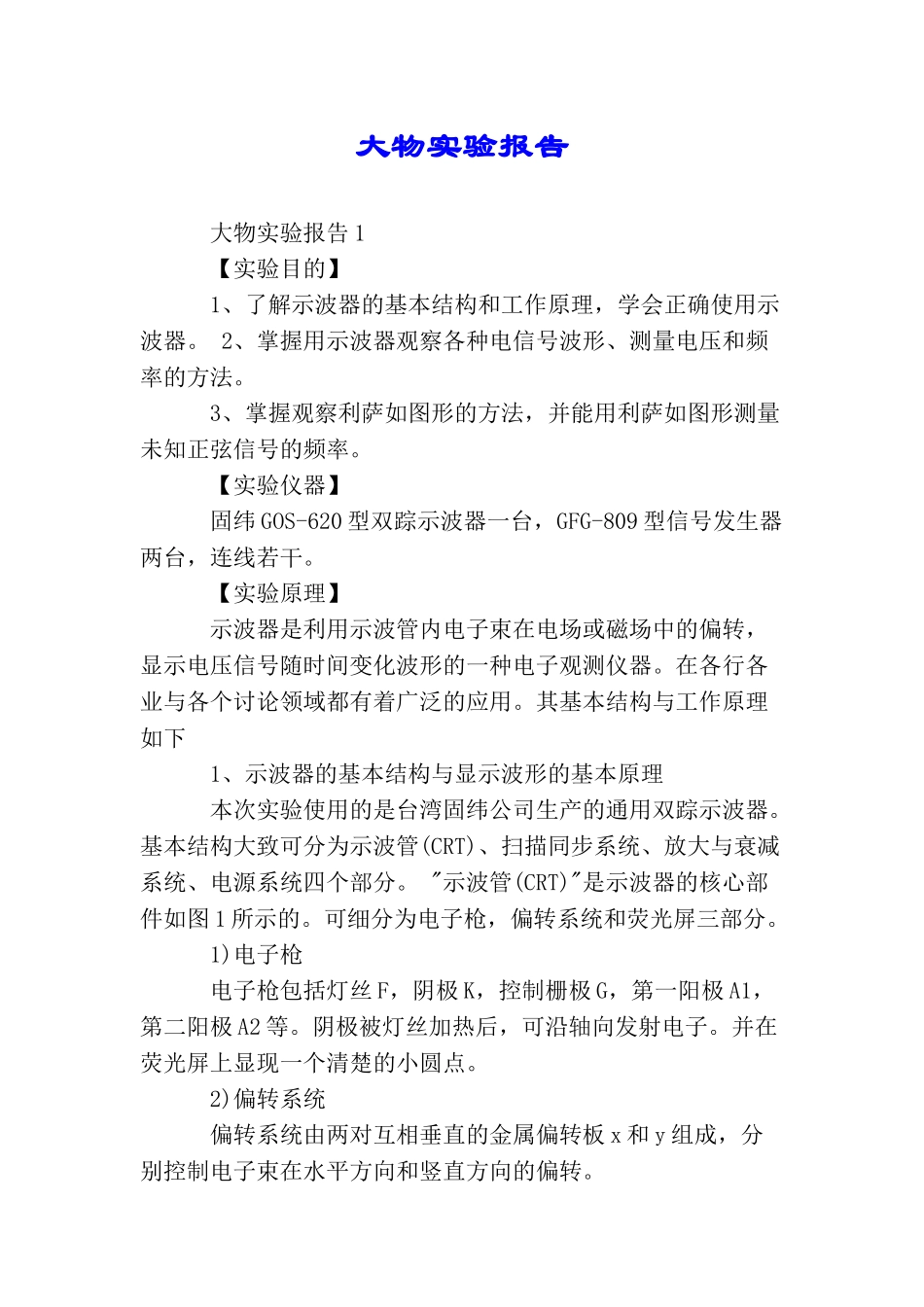

大物实验报告_第1页
1/5

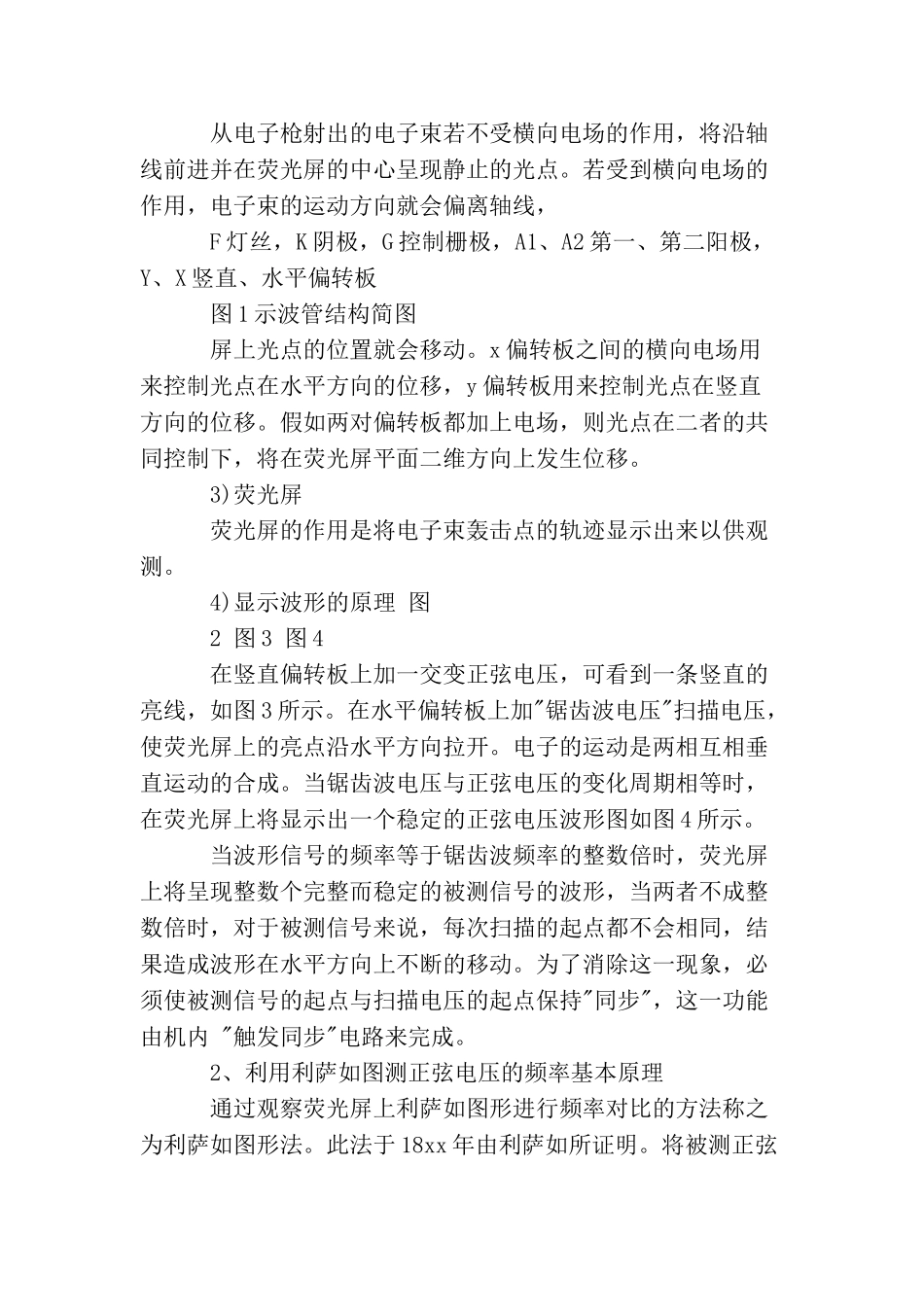

大物实验报告_第2页
2/5
大物实验报告_第3页
3/5
大物实验报告 大物实验报告 1 【实验目的】 1、了解示波器的基本结构和工作原理,学会正确使用示波器。 2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。 3、掌握观察利萨如图形的方法,并能用利萨如图形测量未知正弦信号的频率。 【实验仪器】 固纬 GOS-620 型双踪示波器一台,GFG-809 型信号发生器两台,连线若干。 【实验原理】 示波器是利用示波管内电子束在电场或磁场中的偏转,显示电压信号随时间变化波形的一种电子观测仪器。在各行各业与各个讨论领域都有着广泛的应用。其基本结构与工作原理如下 1、示波器的基本结构与显示波形的基本原理 本次实验使用的是台湾固纬公司生产的通用双踪示波器。基本结构大致可分为示波管(CRT)、扫描同步系统、放大与衰减系统、电源系统四个部分。 "示波管(CRT)"是示波器的核心部件如图 1 所示的。可细分为电子枪,偏转系统和荧光屏三部分。 1)电子枪 电子枪包括灯丝 F,阴极 K,控制栅极 G,第一阳极 A1,第二阳极 A2 等。阴极被灯丝加热后,可沿轴向发射电子。并在荧光屏上显现一个清楚的小圆点。 2)偏转系统 偏转系统由两对互相垂直的金属偏转板 x 和 y 组成,分别控制电子束在水平方向和竖直方向的偏转。 从电子枪射出的电子束若不受横向电场的作用,将沿轴线前进并在荧光屏的中心呈现静止的光点。若受到横向电场的作用,电子束的运动方向就会偏离轴线, F 灯丝,K 阴极,G 控制栅极,A1、A2 第一、第二阳极,Y、X 竖直、水平偏转板 图 1 示波管结构简图 屏上光点的位置就会移动。x 偏转板之间的横向电场用来控制光点在水平方向的位移,y 偏转板用来控制光点在竖直方向的位移。假如两对偏转板都加上电场,则光点在二者的共同控制下,将在荧光屏平面二维方向上发生位移。 3)荧光屏 荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。 4)显示波形的原理 图 2 图 3 图 4 在竖直偏转板上加一交变正弦电压,可看到一条竖直的亮线,如图 3 所示。在水平偏转板上加"锯齿波电压"扫描电压,使荧光屏上的亮点沿水平方向拉开。电子的运动是两相互相垂直运动的合成。当锯齿波电压与正弦电压的变化周期相等时,在荧光屏上将显示出一个稳定的正弦电压波形图如图 4 所示。 当波形信号的频率等于锯齿波频率的整数倍时,荧光屏上将呈现整数个完整而稳定的被测信号的波形,当两者不成整数倍时,对于被测信号来说,每次扫描的起点都不会相同,...
