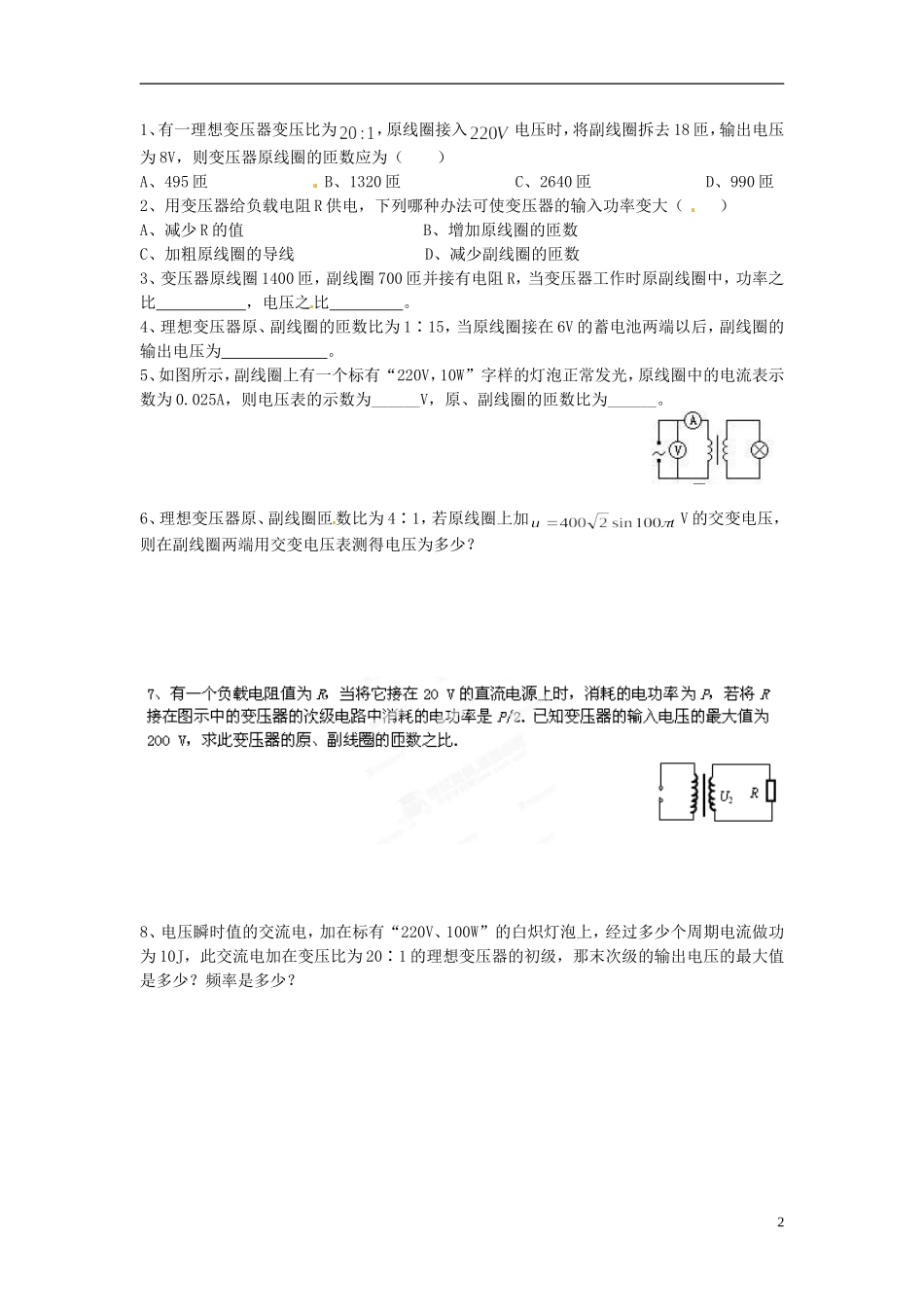

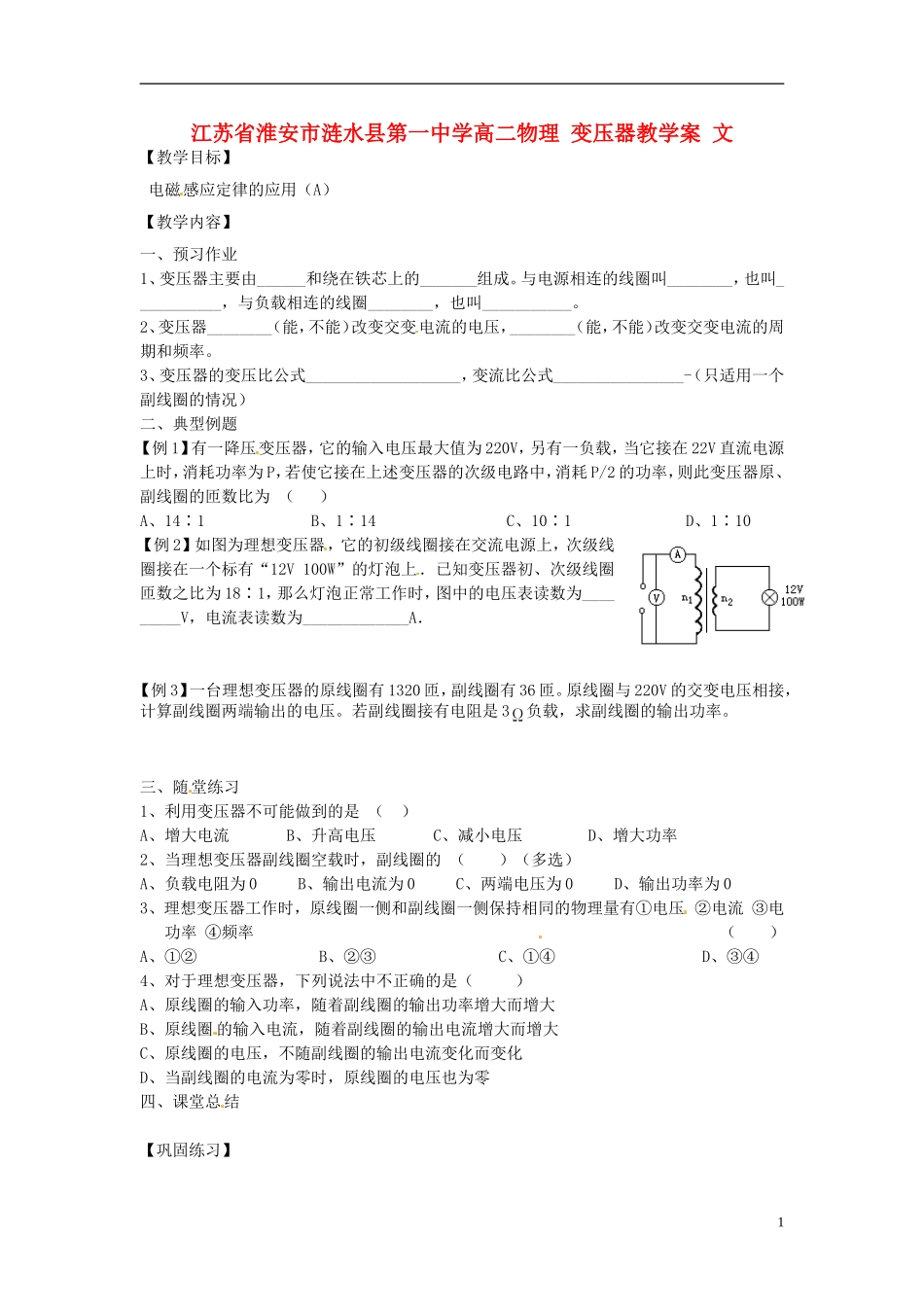

江苏省淮安市涟水县第一中学高二物理 变压器教学案 文 【教学目标】电磁感应定律的应用（A） 【教学内容】一、预习作业1、变压器主要由______和绕在铁芯上的_______组成。与电源相连的线圈叫________，也叫___________，与负载相连的线圈________，也叫___________。2、变压器________（能，不能）改变交变电流的电压，________（能，不能）改变交变电流的周期和频率。3、变压器的变压比公式___________________，变流比公式________________-（只适用一个副线圈的情况）二、典型例题【例 1】有一降压变压器，它的输入电压最大值为 220V，另有一负载，当它接在 22V 直流电源上时，消耗功率为 P，若使它接在上述变压器的次级电路中，消耗 P/2 的功率，则此变压器原、副线圈的匝数比为 （ ）A、14∶1 B、1∶14 C、10∶1 D、1∶10【例 2】如图为理想变压器，它的初级线圈接在交流电源上，次级线圈接在一个标有“12V 100W”的灯泡上．已知变压器初、次级线圈匝数之比为 18∶1，那么灯泡正常工作时，图中的电压表读数为_________V，电流表读数为_____________A．【例 3】一台理想变压器的原线圈有 1320 匝，副线圈有 36 匝。原线圈与 220V 的交变电压相接，计算副线圈两端输出的电压。若副线圈接有电阻是 3负载，求副线圈的输出功率。三、随堂练习1、利用变压器不可能做到的是 （ ）A、增大电流 B、升高电压 C、减小电压 D、增大功率2、当理想变压器副线圈空载时，副线圈的 （ ）（多选）A、负载电阻为 0 B、输出电流为 0 C、两端电压为 0 D、输出功率为 03、理想变压器工作时，原线圈一侧和副线圈一侧保持相同的物理量有①电压 ②电流 ③电 功率 ④频率 （ ）A、①② B、②③ C、①④ D、③④4、对于理想变压器，下列说法中不正确的是（ ）A、原线圈的输入功率，随着副线圈的输出功率增大而增大B、原线圈 的输入电流，随着副线圈的输出电流增大而增大C、原线圈的电压，不随副线圈的输出电流变化而变化D、当副线圈的电流为零时，原线圈的电压也为零四、课堂总结【巩固练习】11、有一理想变压器变压比为，原线圈接入电压时，将副线圈拆去 18 匝，输出电压为 8V，则变压器原线圈的匝数应为（ ）A、495 匝 B、1320 匝 C、2640 匝 D、990 匝2、用变压器给负载电阻 R 供电，下列哪种办法可使变压器的输入功率变大（ ）A、减少 R 的值 B、增加原线圈的匝数 C、加粗原线圈的导线 D、减...
