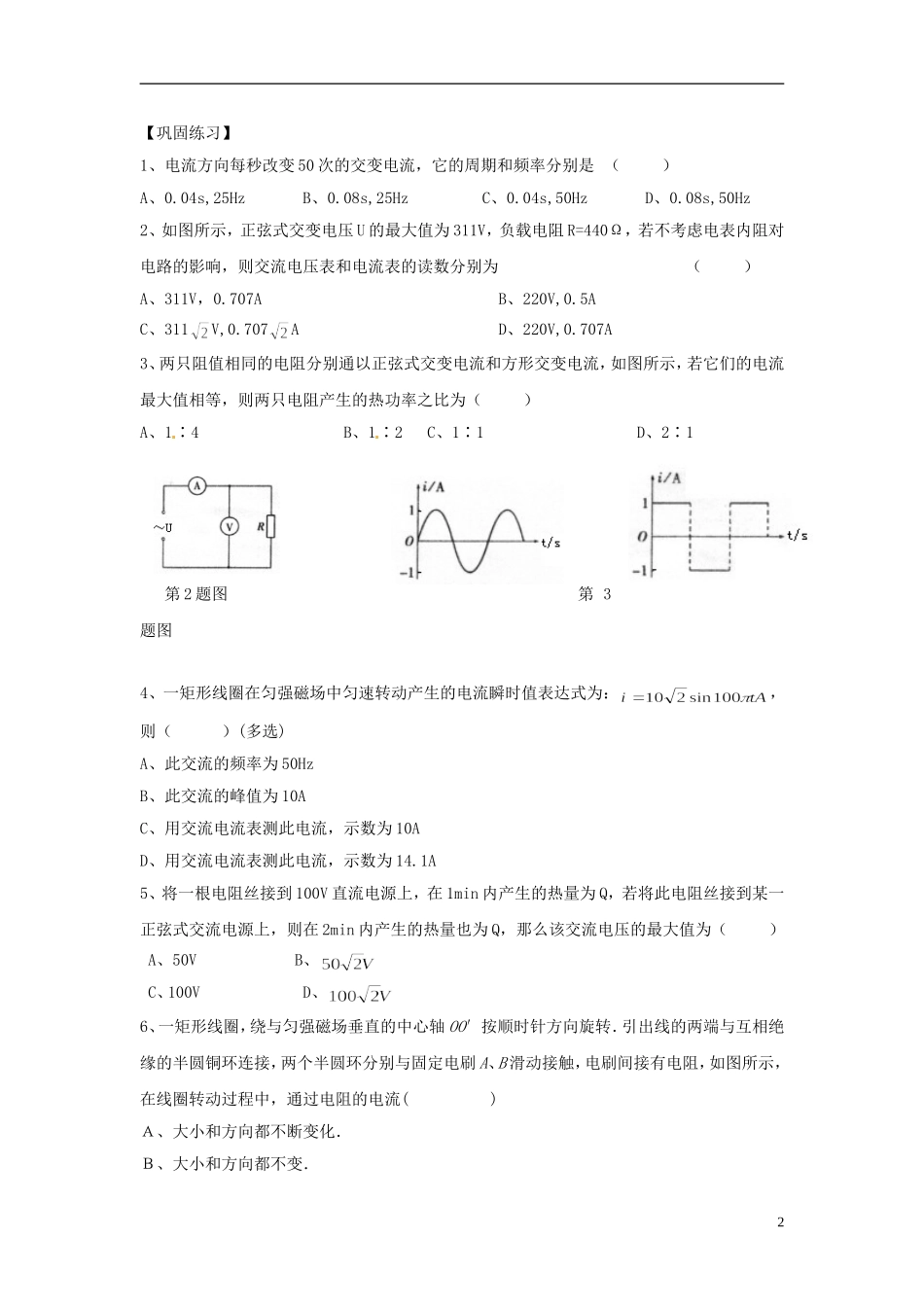

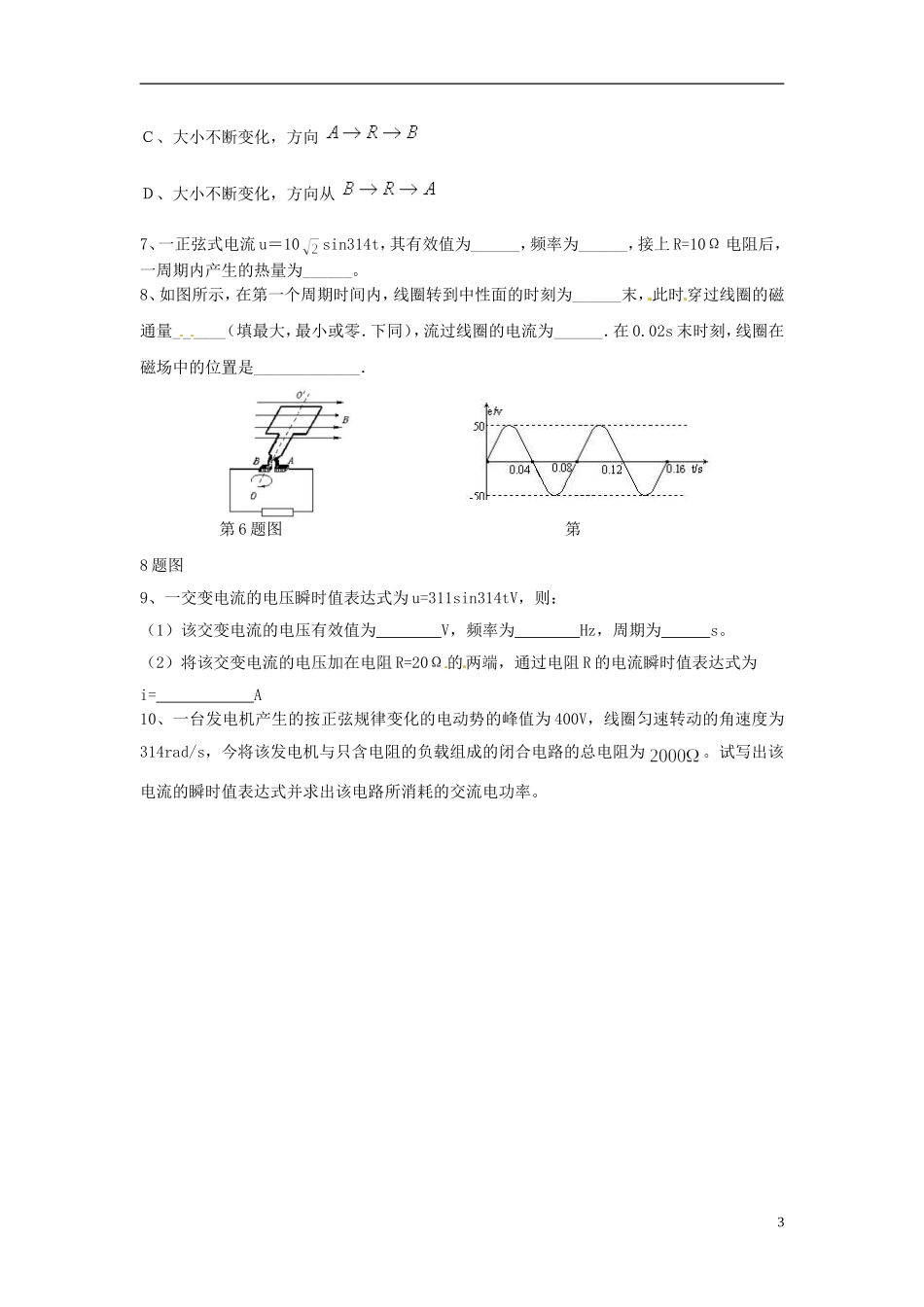

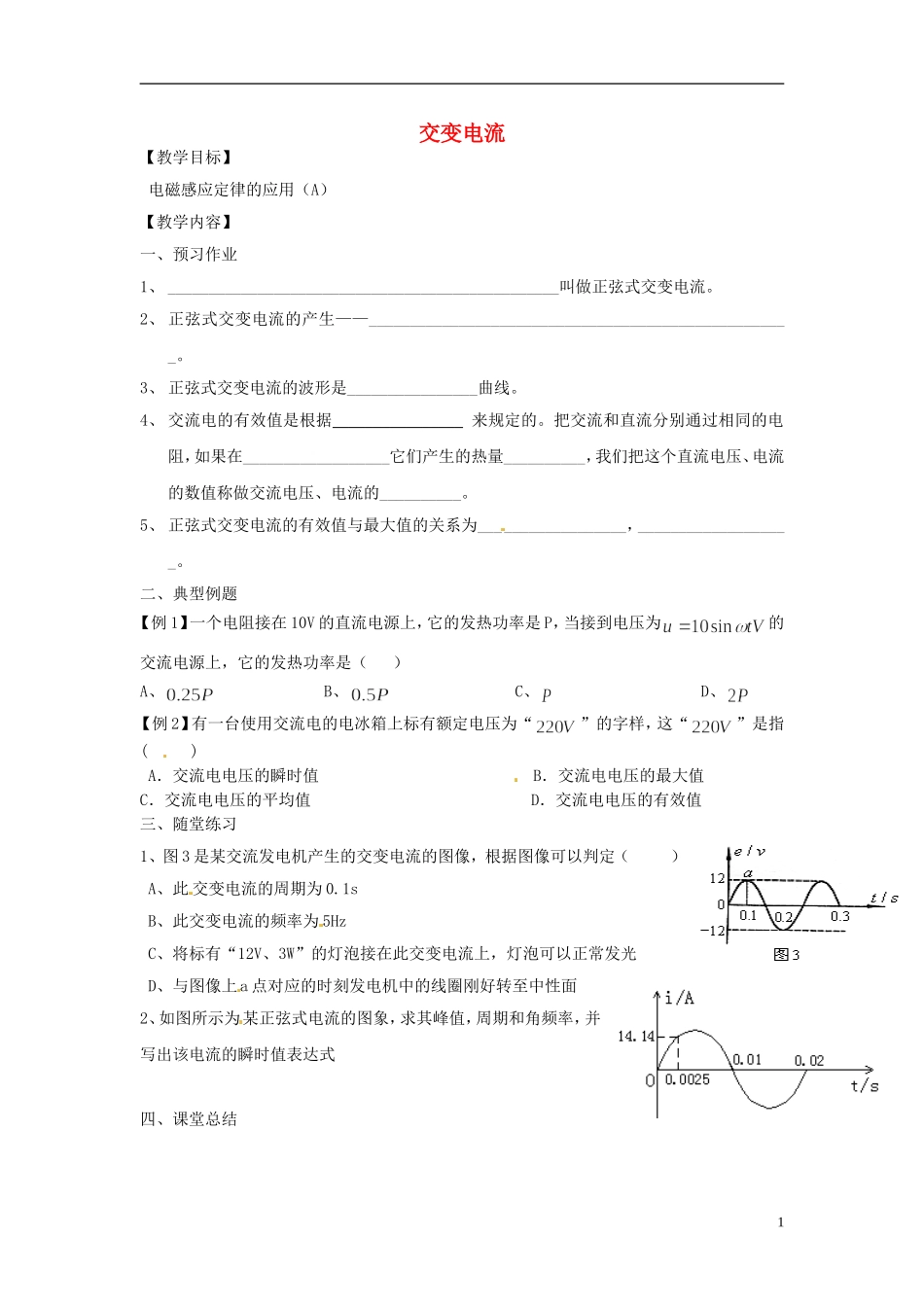

交变电流【教学目标】电磁感应定律的应用（A） 【教学内容】一、预习作业1、 ________________________________________________叫做正弦式交变电流。2、 正弦式交变电流的产生——____________________________________________________。3、 正弦式交变电流的波形是________________曲线。4、 交流电的有效值是根据________________ 来规定的。把交流和直流分别通过相同的电阻，如果在__________________它们产生的热量__________，我们把这个直流电压、电流的数值称做交流电压、电流的__________。5、 正弦式交变电流的有效值与最大值的关系为__________________，___________________。二、典型例题【例 1】一个电阻接在 10V 的直流电源上，它的发热功率是 P，当接到电压为的交流电源上，它的发热功率是（ ）A、 B、 C、 D、【例 2】有一台使用交流电的电冰箱上标有额定电压为“”的字样，这“”是指 ( ) A．交流电电压的瞬时值 B．交流电电压的最大值 C．交流电电压的平均值 D．交流电电压的有效值三、随堂练习1、图 3 是某交流发电机产生的交变电流的图像，根据图像可以判定（ ） A、此 交变电流的周期为 0.1s B、此交变电流的频率为 5Hz C、将标有“12V、3W”的灯泡接在此交变电流上，灯泡可以正常发光 D、与图像上a 点对应的时刻发电机中的线圈刚好转至中性面2、如图所示为某正弦式电流的图象，求其峰值，周期和角频率，并写出该电流的瞬时值表达式四、课堂总结1【巩固练习】1、电流方向每秒改变 50 次的交变电流，它的周期和频率分别是 （ ）A、0.04s,25Hz B、0.08s,25Hz C、0.04s,50Hz D、0.08s,50Hz2、如图所示，正弦式交变电压 U 的最大值为 311V，负载电阻 R=440Ω，若不考虑电表内阻对电路的影响，则交流电压表和电流表的读数分别为 （ ）A、311V，0.707AB、220V,0.5AC、311V,0.707AD、220V,0.707A3、两只阻值相同的电阻分别通以正弦式交变电流和方形交变电流，如图所示，若它们的电流最大值相等，则两只电阻产生的热功率之比为（ ）A、1∶4 B、1∶2 C、1∶1 D、2∶1第 2 题图 第 3题图4、一矩形线圈在匀强磁场中匀速转动产生的电流瞬时值表达式为：，则（ ）(多选)A、此交流的频率为 50HzB、此交流的峰值为 10AC、用交流电流表测此电流，示数为 10AD、用交流电流表测此电流，示数为 14.1A5、将一根电阻丝接到 100V 直流电源上，在 1min 内产生的热量为 Q，若将此...
