推拉式酸洗机组技术方案VIP专享

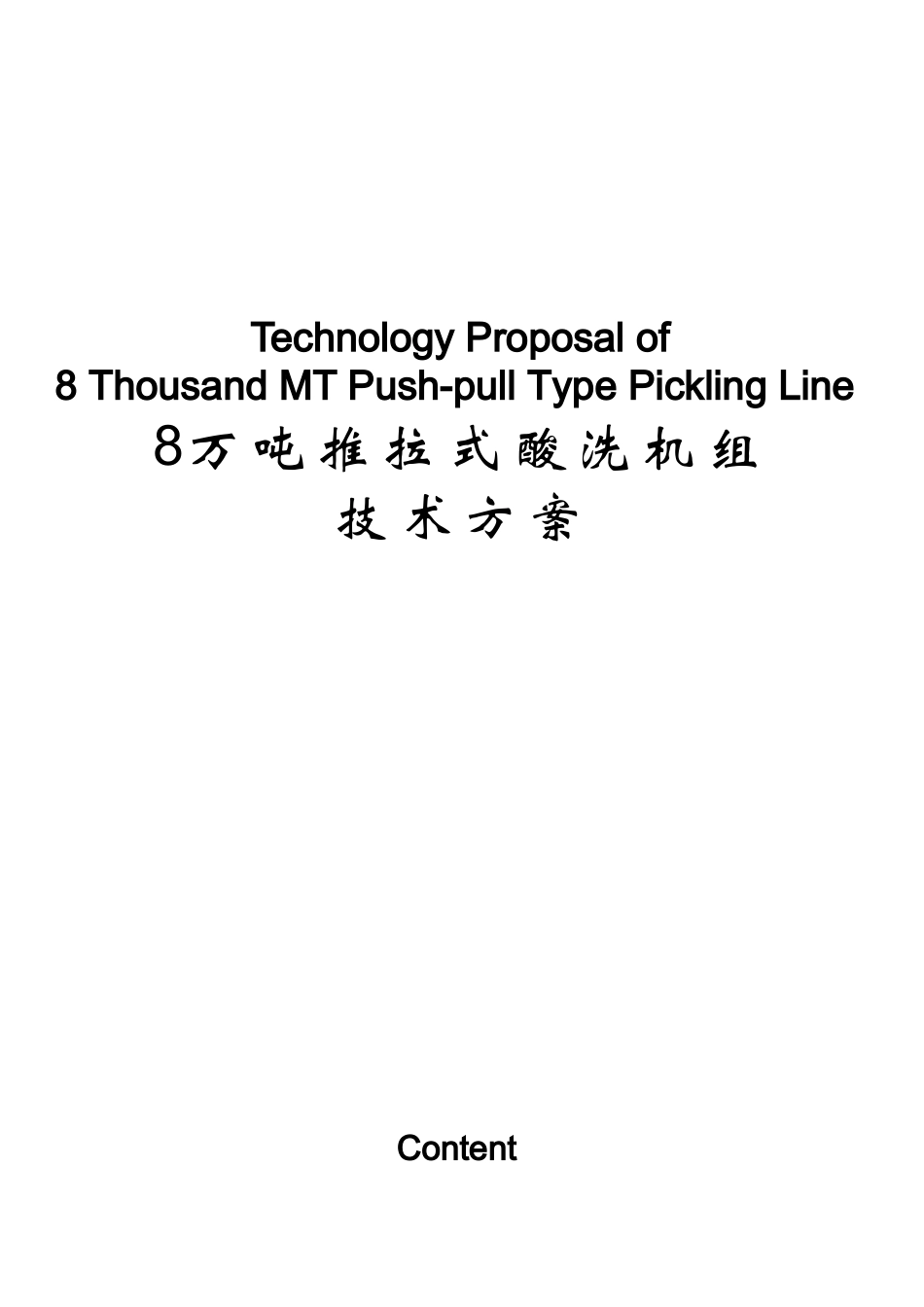

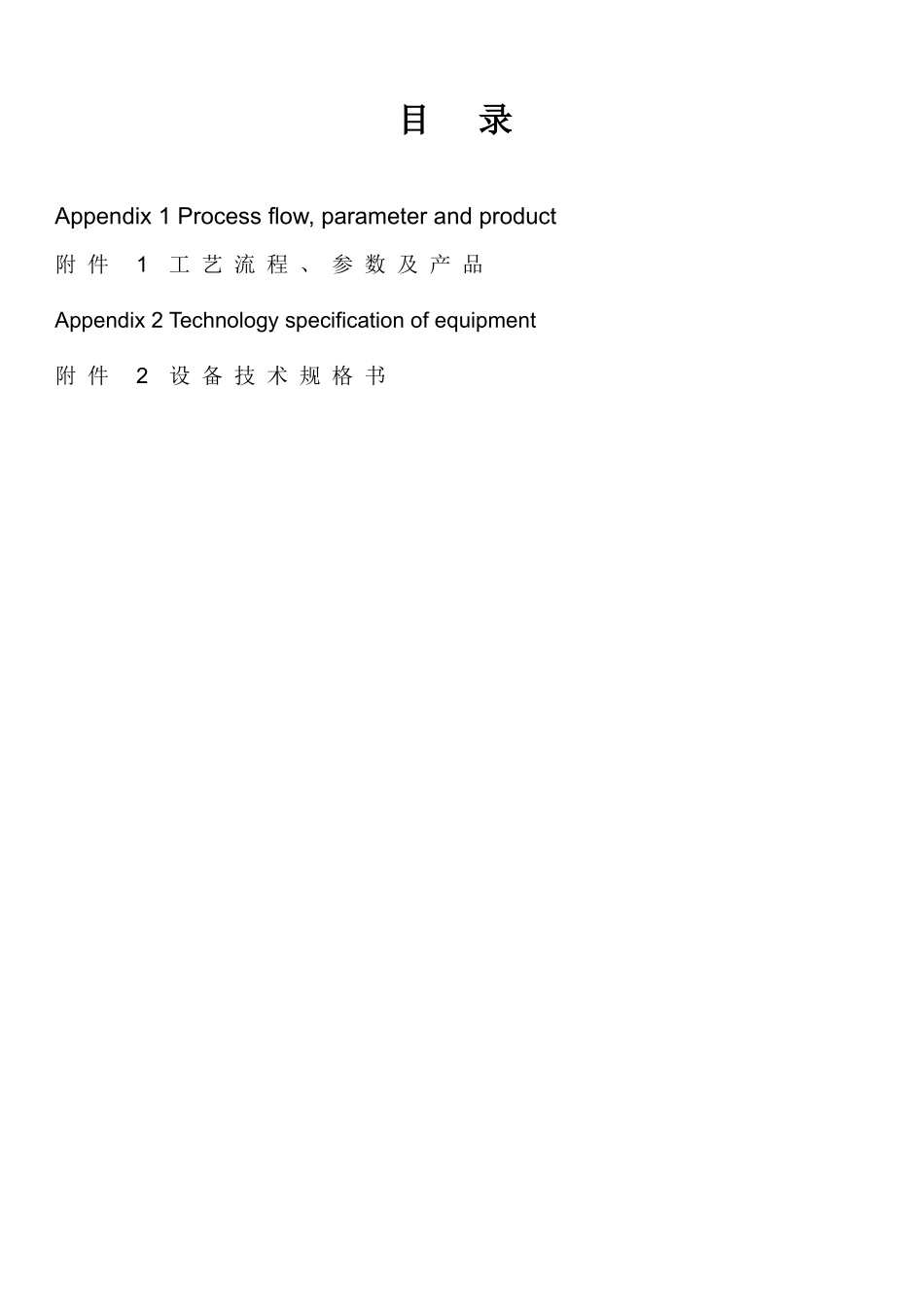

Technology Proposal of 8 Thousand MT Push-pull Type Pickling Line8万 吨 推 拉 式 酸 洗 机 组技 术 方 案Content目 录Appendix 1 Process flow, parameter and product附 件 1 工 艺 流 程 、 参 数 及 产 品 Appendix 2 Technology specification of equipment附 件 2 设 备 技 术 规 格 书 Appendix 1附 件 一Process flow, parameter and product工 艺 流 程 、 参 数 及 产 品Chapter 1: Product mix 产 品 大 纲 Material: Hot rolled common carbon steel钢 种 ： 热 轧 普 碳 钢Strip thickness: 2 ～ 4mm带 钢 厚 度Strip width: 610mm带 钢 宽 度Specification of final product: 2 ～ 4×610 mm成 品 规 格Coil inside diameter: Φ510mm钢 卷 内 径Coil outside diameter: Max. Φ1800mm钢 卷 外 径Max. coil weight: ≤10MT最 大 卷 重Production capacity: 80 thousand MT/year hot rolled pickled steel coil产 量 ： 8 万 吨 / 年 酸 洗 热 轧 钢 卷Working time per year: 6500H年 工 作 时 间Chapter 2: Production capacity生 产 能 力Process parameter of pickling section酸 洗 段 工 艺 参 数 ：3-section acid tank: 11.75×3=35.25m节 酸 槽Pickling medium: HCL 酸 洗 介 质 : 盐 酸Pickling concentration: 5 ～ 18%酸 洗 浓 度Pickling temperature: 60 ～ 85℃酸 洗 温 度Line speed 80m/min. (Max.), pickling time: ≥30s机 组 速 度 80 米 / 分 (Max) 酸 洗 时 间 ： ≥ 30 秒Threading speed: 30m/min.穿 带 速 度Average specification: 2.5×530平 均 规 格Average coil weight: 8MT平 均 卷 重Production capacity calculation机 组 产 量 计 算Running direction: from right to left 机 组 右 进 左 出Chapter 3: Main technology parameter主 要 技 术 参 数Parameter name参数名称Entry入口Exit出口Strip thickness带钢厚度(mm)2.0 ～4.02.0 ～4.0Strip width带钢宽度(mm)610610Getting across without edge cutting is allowed.允许不切边通过Coil inner...
