板的焊接工艺卡

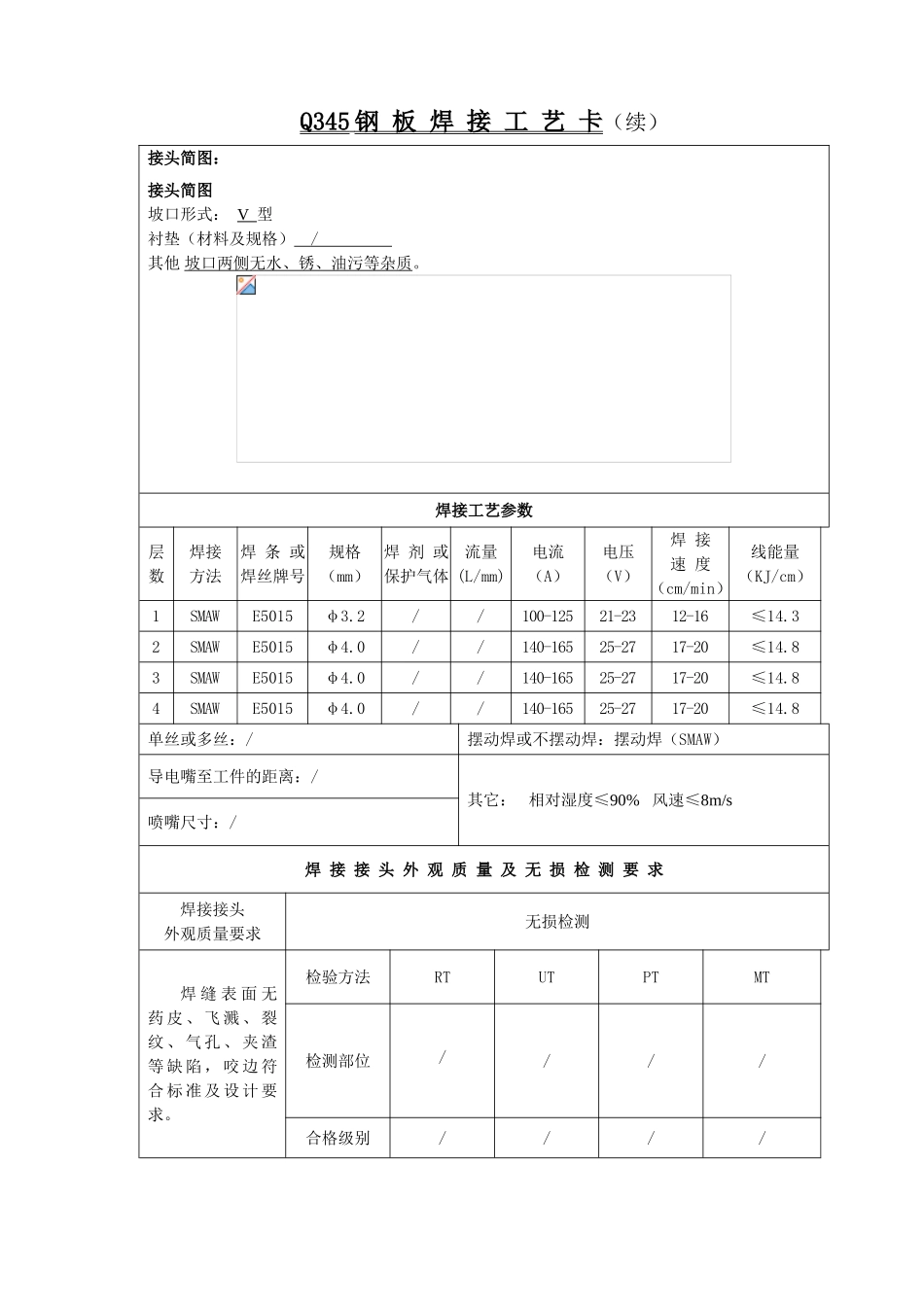

Q345 钢 板 焊 接 工 艺 卡 工程名称XXX 项目焊接工艺卡编号1611/1711-WPS027工艺评定报告编号SⅡ-1-027-2025焊接方法焊条电弧焊焊工持证项目SMAW-Ⅱ-3G(K)-12/F3J编制单位编 制 日 期2025.3.30编制： 审核： 批准： 母材：钢号 Q345 与钢号 Q345 焊接类别号 Fe-1-2 与类别号 Fe-1-2 焊接使用范围：厚度： 7/8/9/10 管径： / 焊接位置：对接焊缝位置: 水平 角焊缝位置： / 清根方法： / 预热/后热预热温度： / 加热方法： / 测温方法： / 层间温度： / 焊接材料：焊条型号、规格: E5015 φ3.2 φ4.0 焊丝牌号、规格: / 碎丝： / 焊剂牌号: / 保护气体种类: / 混合气体成分: / 钨极种类、规格: / 焊后热处理热处理温度： / 恒温时间： / 升温速度： / 降温速度： / 冷却方式： / 焊 材 烘 干焊 材烘干温度保温时间E5015350℃1h电特性：电源种类： 直流 极 性： 反接 //////Q345 钢 板 焊 接 工 艺 卡 （续）接头简图： 接头简图坡口形式： V 型衬垫（材料及规格） / 其他 坡口两侧无水、锈、油污等杂质。焊接工艺参数层数焊接方法焊 条 或焊丝牌号规格（mm）焊 剂 或保护气体流量(L/mm)电流（A）电压（V）焊 接速 度（cm/min）线能量（KJ/cm）1SMAWE5015φ3.2//100-12521-2312-16≤14.32SMAWE5015 φ4.0//140-16525-2717-20≤14.83SMAWE5015 φ4.0//140-16525-2717-20≤14.84SMAWE5015φ4.0//140-16525-2717-20≤14.8单丝或多丝：/摆动焊或不摆动焊：摆动焊（SMAW）导电嘴至工件的距离：/其它： 相对湿度≤90% 风速≤8m/s喷嘴尺寸：/焊 接 接 头 外 观 质 量 及 无 损 检 测 要 求焊接接头外观质量要求无损检测焊 缝 表 面 无药 皮 、 飞 溅 、 裂纹 、 气 孔 、 夹 渣等 缺 陷 ， 咬 边 符合 标 准 及 设 计 要求。检验方法RTUTPTMT检测部位////合格级别////
