某大学教学楼电气照明系统设计VIP专享

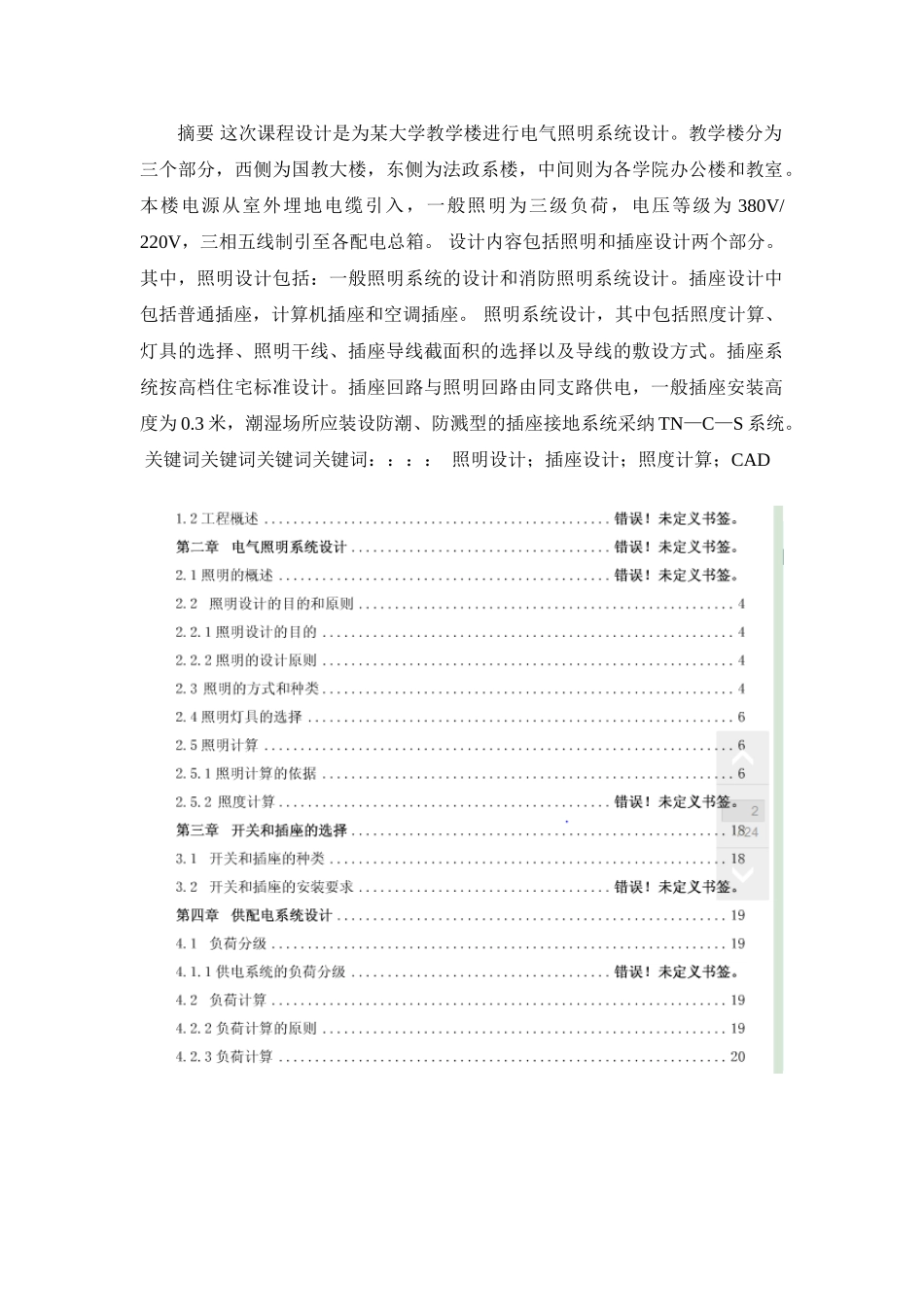

摘要 这次课程设计是为某大学教学楼进行电气照明系统设计。教学楼分为三个部分，西侧为国教大楼，东侧为法政系楼，中间则为各学院办公楼和教室。本楼电源从室外埋地电缆引入，一般照明为三级负荷，电压等级为 380V/220V，三相五线制引至各配电总箱。 设计内容包括照明和插座设计两个部分。其中，照明设计包括：一般照明系统的设计和消防照明系统设计。插座设计中包括普通插座，计算机插座和空调插座。 照明系统设计，其中包括照度计算、灯具的选择、照明干线、插座导线截面积的选择以及导线的敷设方式。插座系统按高档住宅标准设计。插座回路与照明回路由同支路供电，一般插座安装高度为 0.3 米，潮湿场所应装设防潮、防溅型的插座接地系统采纳 TN—C—S 系统。 关键词关键词关键词关键词：：：： 照明设计；插座设计；照度计算；CAD第二章 电气照明系统的设计电气照明系统的设计电气照明系统的设计电气照明系统的设计 2.1.1 照明设计的要求和一些应注意的问题照明设计的要求和一些应注意的问题照明设计的要求和一些应注意的问题照明设计的要求和一些应注意的问题 照明的全方位进展，改变了人们以往的观念。光的环境要受照度、亮度、眩光、阴影、显色性、稳定性等各项因素的影响和制约，设计时应恰当的选择。同时应遵循安全、有用、经济、美观的照明设计的基本原则。为配合装修一步到位条件，应充分掌握设计前提因素，努力制造最佳方案。有效利用天然光，合理的选择照明方式和控制区域，尽力降低电能消耗指标。 2.1.2 照明设计的目的和原则照明设计的目的和原则照明设计的目的和原则照明设计的目的和原则 2.1.3 照明设计的目的照明设计的目的照明设计的目的照明设计的目的 照明的设计目的，就是在充分利用自然光的基础上，运用现代人工照明的手段，为人们的工作、生活、娱乐等制造一个优美舒适的灯光环境。也就是说，使灯光环境符合人们的工作、生活等封面的要求，从而在生理和心理两方面满足人们的需求。 2.2 照明的设计原则照明的设计原则照明的设计原则照明的设计原则 (1) 使用性原则，使用是根本也是设计的出发点和基本条件。使用性还包括照明系统的施工安装、运行几维修的方便简单，及对未来照明进展变化留有一定的空间。 (2)安全性原则，在选择设计照明系统时要自始至终坚持安全第一的原则。在设计中要遵循法律规范的规定和要求，严格按法律规范设计。 (3)美观性原则，灯光照明尚具有装饰空间、美化环境的功能。对...
