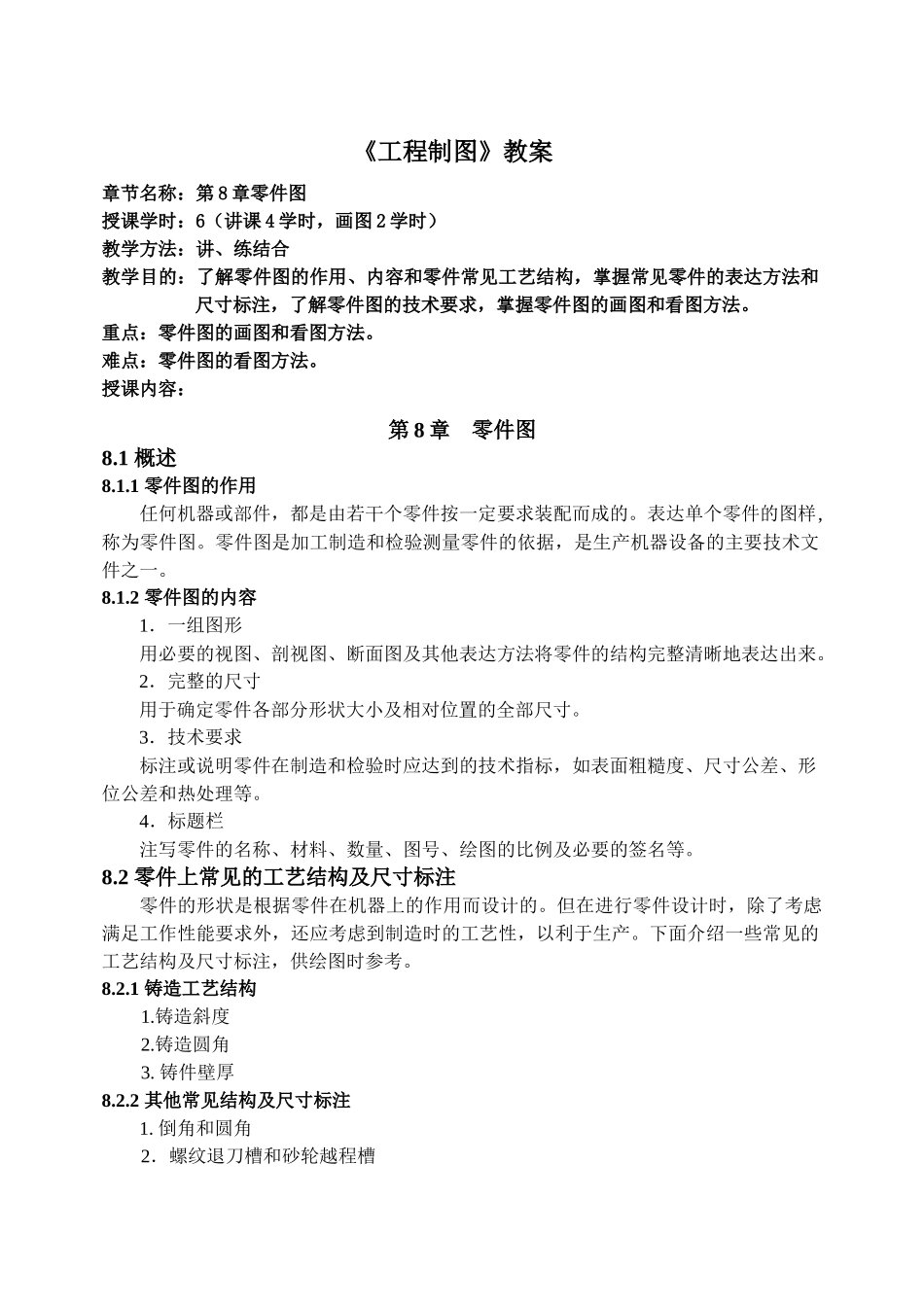

《工程制图》教案章节名称:第 8 章零件图授课学时:6(讲课 4 学时,画图 2 学时)教学方法:讲、练结合教学目的:了解零件图的作用、内容和零件常见工艺结构,掌握常见零件的表达方法和尺寸标注,了解零件图的技术要求,掌握零件图的画图和看图方法
重点:零件图的画图和看图方法
难点:零件图的看图方法
授课内容:第 8 章 零件图8
1 零件图的作用任何机器或部件,都是由若干个零件按一定要求装配而成的
表达单个零件的图样,称为零件图
零件图是加工制造和检验测量零件的依据,是生产机器设备的主要技术文件之一
2 零件图的内容1.一组图形用必要的视图、剖视图、断面图及其他表达方法将零件的结构完整清晰地表达出来
2.完整的尺寸用于确定零件各部分形状大小及相对位置的全部尺寸
3.技术要求标注或说明零件在制造和检验时应达到的技术指标,如表面粗糙度、尺寸公差、形位公差和热处理等
4.标题栏 注写零件的名称、材料、数量、图号、绘图的比例及必要的签名等
2 零件上常见的工艺结构及尺寸标注零件的形状是根据零件在机器上的作用而设计的
但在进行零件设计时,除了考虑满足工作性能要求外,还应考虑到制造时的工艺性,以利于生产
下面介绍一些常见的工艺结构及尺寸标注,供绘图时参考
1 铸造工艺结构1
2 其他常见结构及尺寸标注1

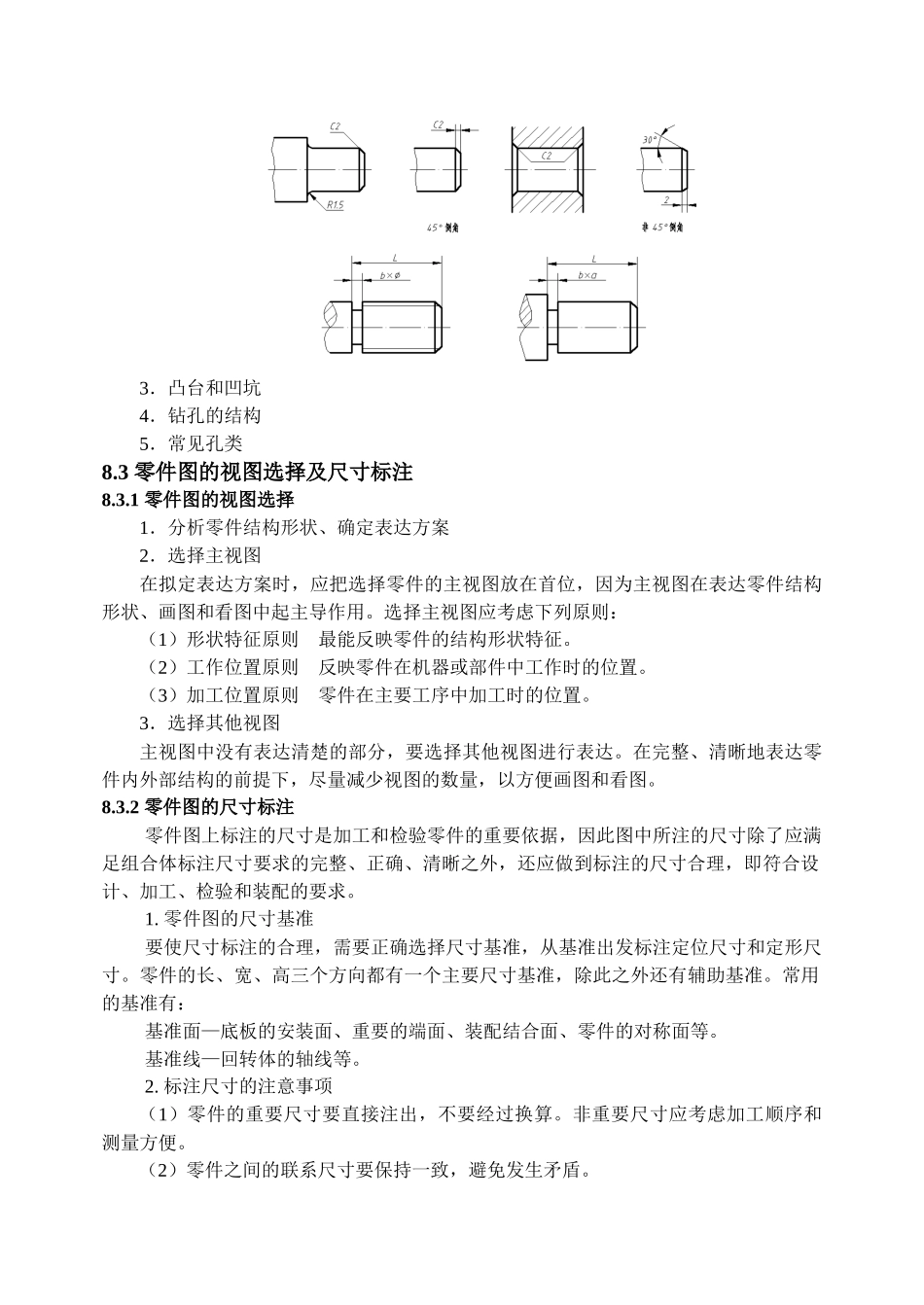

倒角和圆角2.螺纹退刀槽和砂轮越程槽3.凸台和凹坑4.钻孔的结构5.常见孔类8

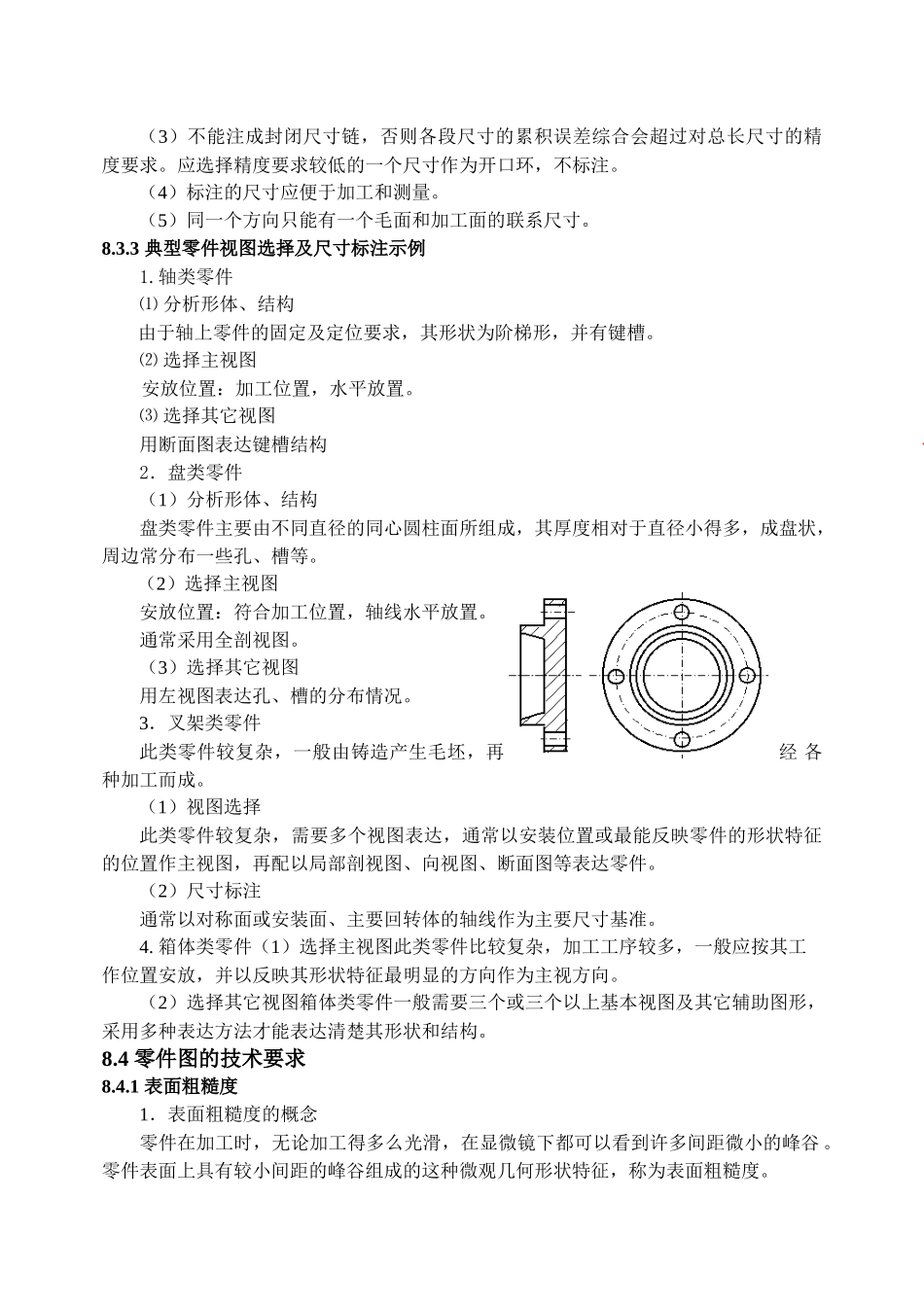

3 零件图的视图选择及尺寸标注8
1 零件图的视图选择1.分析零件结构形状、确定表达方案2.选择主视图在拟定表达方案时,应把选择零件的主视图放在首位,因为主视图在表达零件结构形状、画图和看图中起主导作用
选择主视图应考虑下列原则:(1)形状特征原则 最能反映零件的结构形状特征
(2)工作位置原则 反映零件在机器或部件中工作时的
