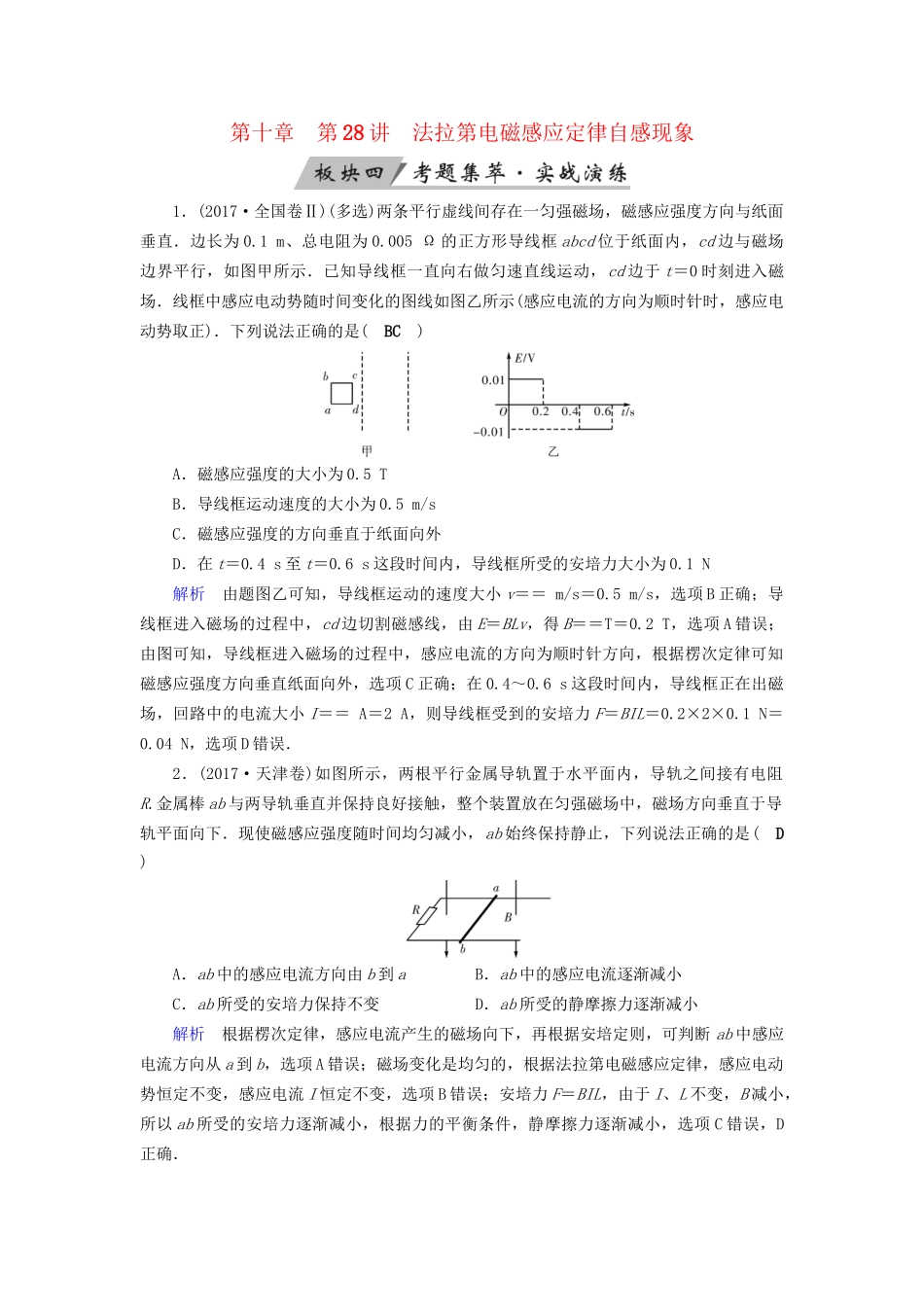

第十章第28讲法拉第电磁感应定律自感现象1．(2017·全国卷Ⅱ)(多选)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示．已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是(BC)A．磁感应强度的大小为0.5TB．导线框运动速度的大小为0.5m/sC．磁感应强度的方向垂直于纸面向外D．在t＝0.4s至t＝0.6s这段时间内，导线框所受的安培力大小为0.1N解析由题图乙可知，导线框运动的速度大小v＝＝m/s＝0.5m/s，选项B正确；导线框进入磁场的过程中，cd边切割磁感线，由E＝BLv，得B＝＝T＝0.2T，选项A错误；由图可知，导线框进入磁场的过程中，感应电流的方向为顺时针方向，根据楞次定律可知磁感应强度方向垂直纸面向外，选项C正确；在0.4～0.6s这段时间内，导线框正在出磁场，回路中的电流大小I＝＝A＝2A，则导线框受到的安培力F＝BIL＝0.2×2×0.1N＝0.04N，选项D错误．2．(2017·天津卷)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是(D)A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小解析根据楞次定律，感应电流产生的磁场向下，再根据安培定则，可判断ab中感应电流方向从a到b，选项A错误；磁场变化是均匀的，根据法拉第电磁感应定律，感应电动势恒定不变，感应电流I恒定不变，选项B错误；安培力F＝BIL，由于I、L不变，B减小，所以ab所受的安培力逐渐减小，根据力的平衡条件，静摩擦力逐渐减小，选项C错误，D正确．3．(多选)电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音．下列说法正确的有(BCD)A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电动势D．弦振动过程中，线圈中的电流方向不断变化解析由于铜质弦不能被磁化，因此振动时不能产生变化的磁场，线圈中不能产生感应电流，因此电吉他不能正常工作，选项A错误；取走磁体，没有磁场，金属弦不能被磁化，振动时不能产生变化的磁场，线圈中不能产生感应电流，电吉他不能正常工作，选项B正确；增加线圈的匝数，由法拉第电磁感应定律可知，线圈中的感应电动势会增大，选项C正确；弦振动过程中，线圈中的磁场方向不变，但磁通量一会儿增大，一会儿减小，产生的电流方向不断变化，选项D正确．4．(多选)法拉第圆盘发电机的示意图如图所示．铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B中．圆盘旋转时，关于流过电阻R的电流，下列说法正确的是(AB)A．若圆盘转动的角速度恒定，则电流大小恒定B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍解析设圆盘的半径为r，圆盘转动的角速度为ω，则圆盘转动产生的电动势为E＝Br2ω，可知，转动的角速度恒定，电动势恒定，电流恒定，选项A正确；根据右手定则可知，从上向下看，圆盘顺时针转动，圆盘中电流由边缘指向圆心，即电流沿a到b的方向流动，选项B正确；圆盘转动方向不变，产生的电流方向不变，选项C错误；若圆盘转动的角速度变为原来的2倍，则电动势变为原来的2倍，电流变为原来的2倍，由P＝I2R可知，电阻R上的热功率变为原来的4倍，选项D错误．5．如图为无线充电技术中使用的导电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀增加到B2，则该段时间线圈两端a和b之间的电势差φa－φb(C)A．恒为...
