氮氢压缩机施工方案

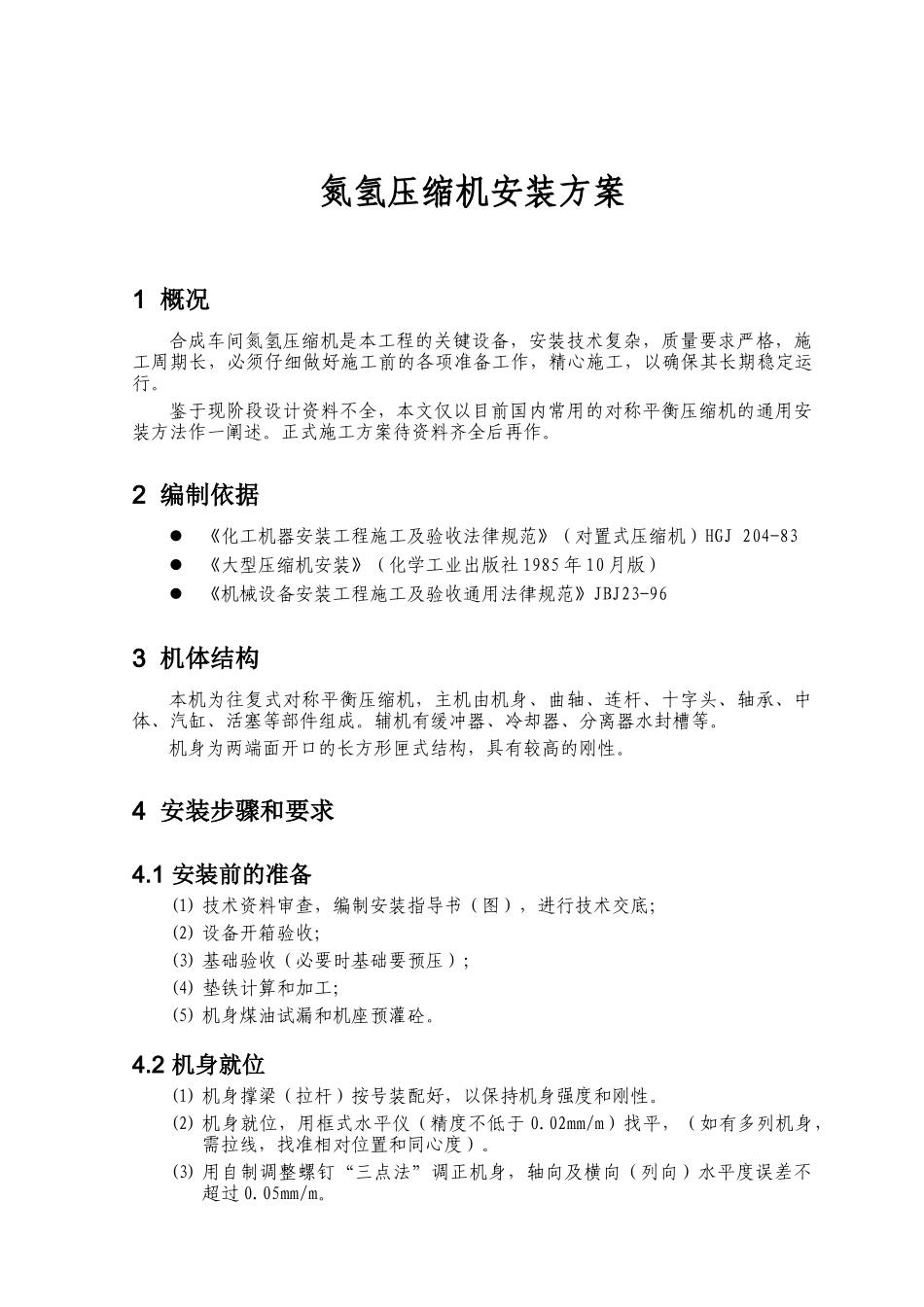

氮氢压缩机安装方案1 概况合成车间氮氢压缩机是本工程的关键设备，安装技术复杂，质量要求严格，施工周期长，必须仔细做好施工前的各项准备工作，精心施工，以确保其长期稳定运行。鉴于现阶段设计资料不全，本文仅以目前国内常用的对称平衡压缩机的通用安装方法作一阐述。正式施工方案待资料齐全后再作。2 编制依据《化工机器安装工程施工及验收法律规范》（对置式压缩机）HGJ 204-83《大型压缩机安装》（化学工业出版社 1985 年 10 月版）《机械设备安装工程施工及验收通用法律规范》JBJ23-963 机体结构本机为往复式对称平衡压缩机，主机由机身、曲轴、连杆、十字头、轴承、中体、汽缸、活塞等部件组成。辅机有缓冲器、冷却器、分离器水封槽等。机身为两端面开口的长方形匣式结构，具有较高的刚性。4 安装步骤和要求4.1 安装前的准备(1) 技术资料审查，编制安装指导书（图），进行技术交底；(2) 设备开箱验收；(3) 基础验收（必要时基础要预压）；(4) 垫铁计算和加工；(5) 机身煤油试漏和机座预灌砼。4.2 机身就位(1) 机身撑梁（拉杆）按号装配好，以保持机身强度和刚性。(2) 机身就位，用框式水平仪（精度不低于 0.02mm/m）找平，（如有多列机身，需拉线，找准相对位置和同心度）。(3) 用自制调整螺钉“三点法”调正机身，轴向及横向（列向）水平度误差不超过 0.05mm/m。4.3 主轴承、主轴及中体安装(1) 检查主轴承巴氏合金情况；(2) 吊入主轴，检查瓦量和接触情况，薄壁瓦一般不允许研制，必要时，可进行微量研制，轴瓦间隙按随机文件规定执行，如无规定，则按 1/100—1/1200 轴径调整；(3) 测量主轴纵向水平度允许外高≤0.05/1000；(4) 旋转主轴于 0°、90°、80°和 270°四个位置，分别测量各曲轴的“曲臂差”，允许偏差＜1/1000 活塞行程，曲轴水平度允差≤0.05/1000，串量0.2—0.5mm；(5) 中体就位，检查中体与主轴中心的垂直度（详见气缸安装）；(6) 主轴承盖（及连杆、大头瓦等）螺栓应用力矩扳手紧固。4.4 电机安装(1) 底座就位；(2) 定子就位；(3) 两半转子联接后，接合面应无间隙。如有热胀圈要特别注意控制加热温度和准确测量内外径，满足过盈装配的要求；(4) 切向键用涂色法检查，两侧工作面应均匀接触，60％以上宽度允许误差＜0.05mm，非工作面留出 0.5—1.0mm 的间隙；(5) 穿入转子，调整空气间隙，控制间隙误差最大不超过平均值的 5％。4.5 气缸的安装4.5.1 强度试验需强度试...
