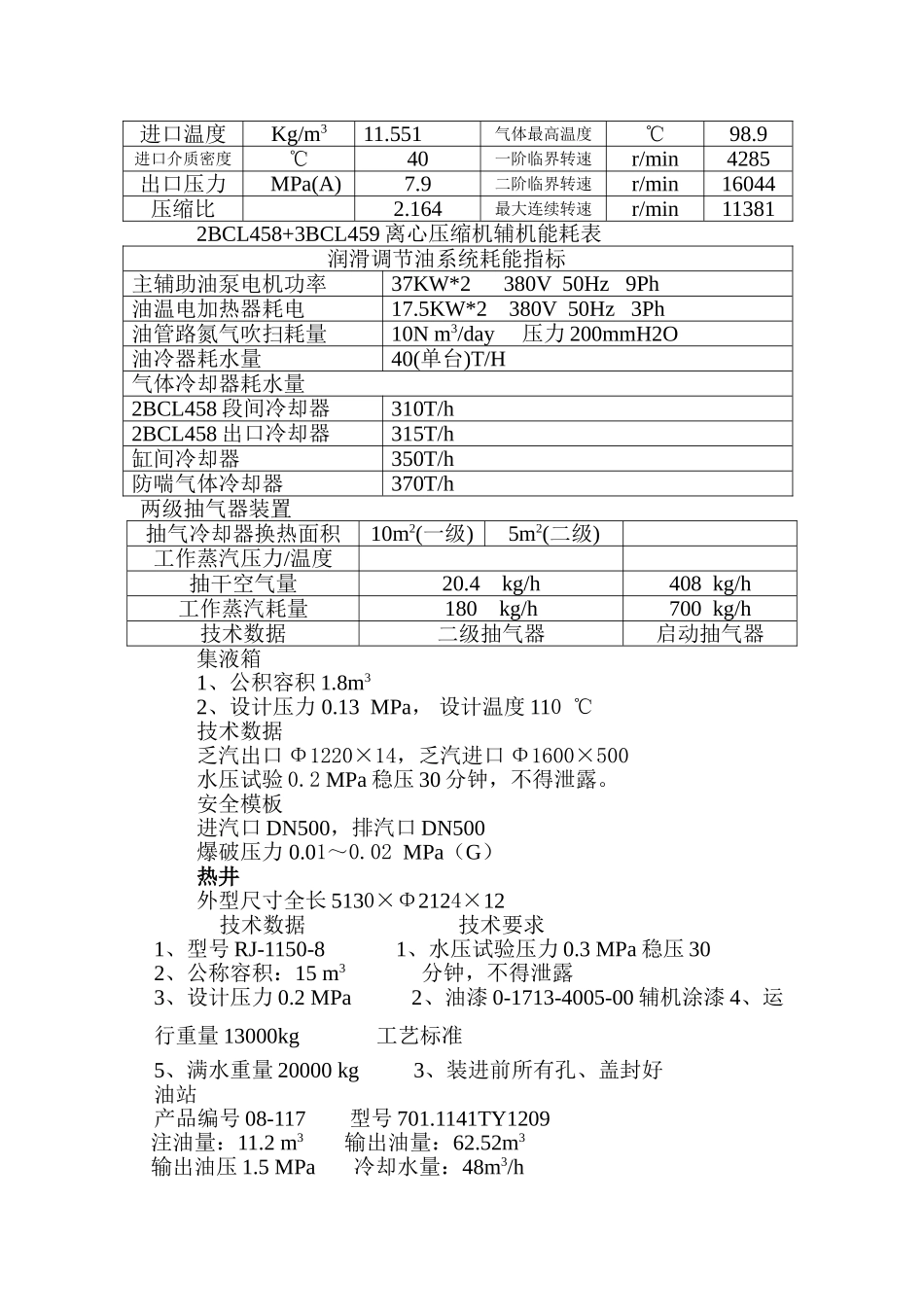

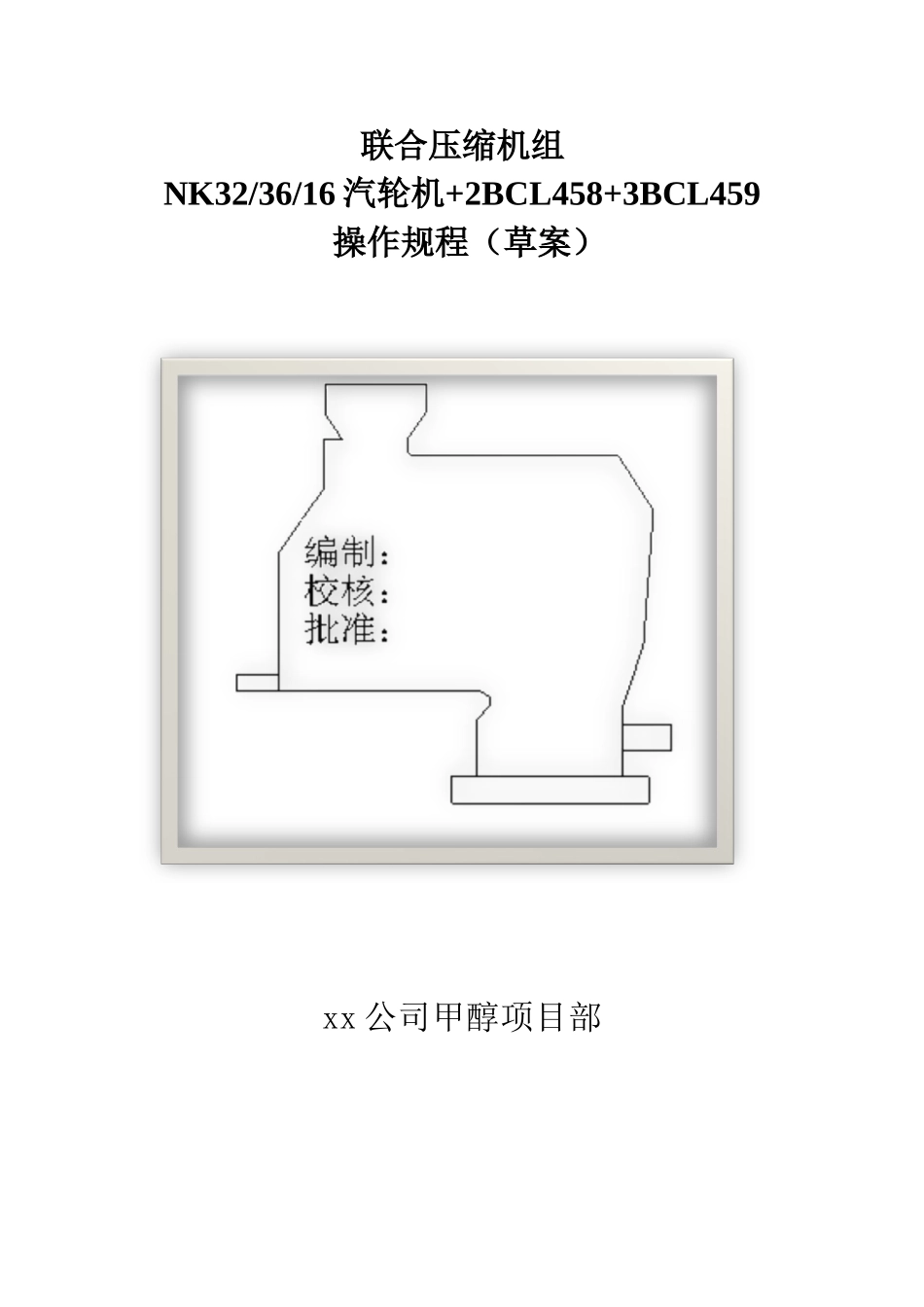

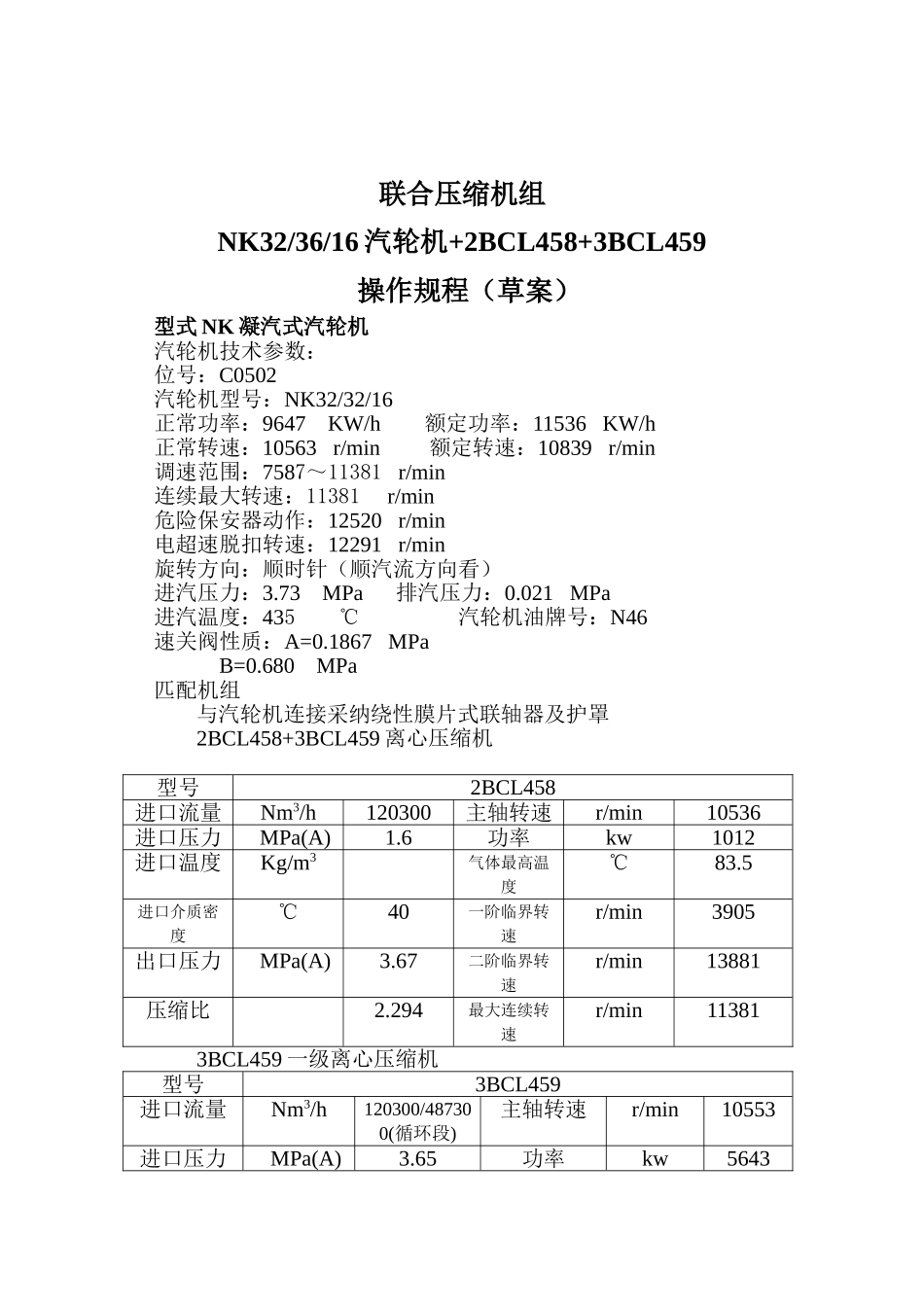

联合压缩机组 NK32/36/16 汽轮机+2BCL458+3BCL459操作规程（草案） xx 公司甲醇项目部 联合压缩机组 NK32/36/16 汽轮机+2BCL458+3BCL459操作规程（草案）型式 NK 凝汽式汽轮机汽轮机技术参数：位号：C0502汽轮机型号：NK32/32/16正常功率：9647 KW/h 额定功率：11536 KW/h正常转速：10563 r/min 额定转速：10839 r/min调速范围：7587～11381 r/min连续最大转速：11381 r/min危险保安器动作：12520 r/min电超速脱扣转速：12291 r/min旋转方向：顺时针（顺汽流方向看）进汽压力：3.73 MPa 排汽压力：0.021 MPa进汽温度：435 ℃ 汽轮机油牌号：N46速关阀性质：A=0.1867 MPa B=0.680 MPa匹配机组 与汽轮机连接采纳绕性膜片式联轴器及护罩2BCL458+3BCL459 离心压缩机型号2BCL458进口流量Nm3/h120300主轴转速r/min10536进口压力MPa(A)1.6功率kw1012进口温度Kg/m3气体最高温度℃83.5进口介质密度℃40一阶临界转速r/min3905出口压力MPa(A)3.67二阶临界转速r/min13881压缩比2.294最大连续转速r/min113813BCL459 一级离心压缩机型号3BCL459进口流量Nm3/h120300/487300(循环段)主轴转速r/min10553进口压力MPa(A)3.65功率kw5643进口温度Kg/m311.551气体最高温度℃98.9进口介质密度℃40一阶临界转速r/min4285出口压力MPa(A)7.9二阶临界转速r/min16044压缩比2.164最大连续转速r/min113812BCL458+3BCL459 离心压缩机辅机能耗表润滑调节油系统耗能指标主辅助油泵电机功率37KW*2 380V 50Hz 9Ph油温电加热器耗电17.5KW*2 380V 50Hz 3Ph油管路氮气吹扫耗量10N m3/day 压力 200mmH2O油冷器耗水量40(单台)T/H气体冷却器耗水量2BCL458 段间冷却器310T/h2BCL458 出口冷却器315T/h缸间冷却器350T/h防喘气体冷却器370T/h两级抽气器装置抽气冷却器换热面积10m2(一级)5m2(二级)工作蒸汽压力/温度抽干空气量20.4 kg/h408 kg/h工作蒸汽耗量180 kg/h700 kg/h技术数据二级抽气器启动抽气器集液箱1、公积容积 1.8m32、设计压力 0.13 MPa， 设计温度 110 ℃技术数据乏汽出口 Φ1220×14，乏汽进口 Φ1600×500水压试验 0.2 MPa 稳压 30 分钟，不得泄露。安全模板进汽口 DN500，排汽口 DN500爆破压力 0.01～0.02 MPa（G）热井外型尺寸全长 5130×Φ2124×12技术数据 技术要求1、型号 RJ-1150-8 1、水压试验压力 0.3 MPa 稳压 302、公称容积：15 m3 分钟，不得泄露3、设计压力 0.2 MPa 2、油漆 0-1713-4...
