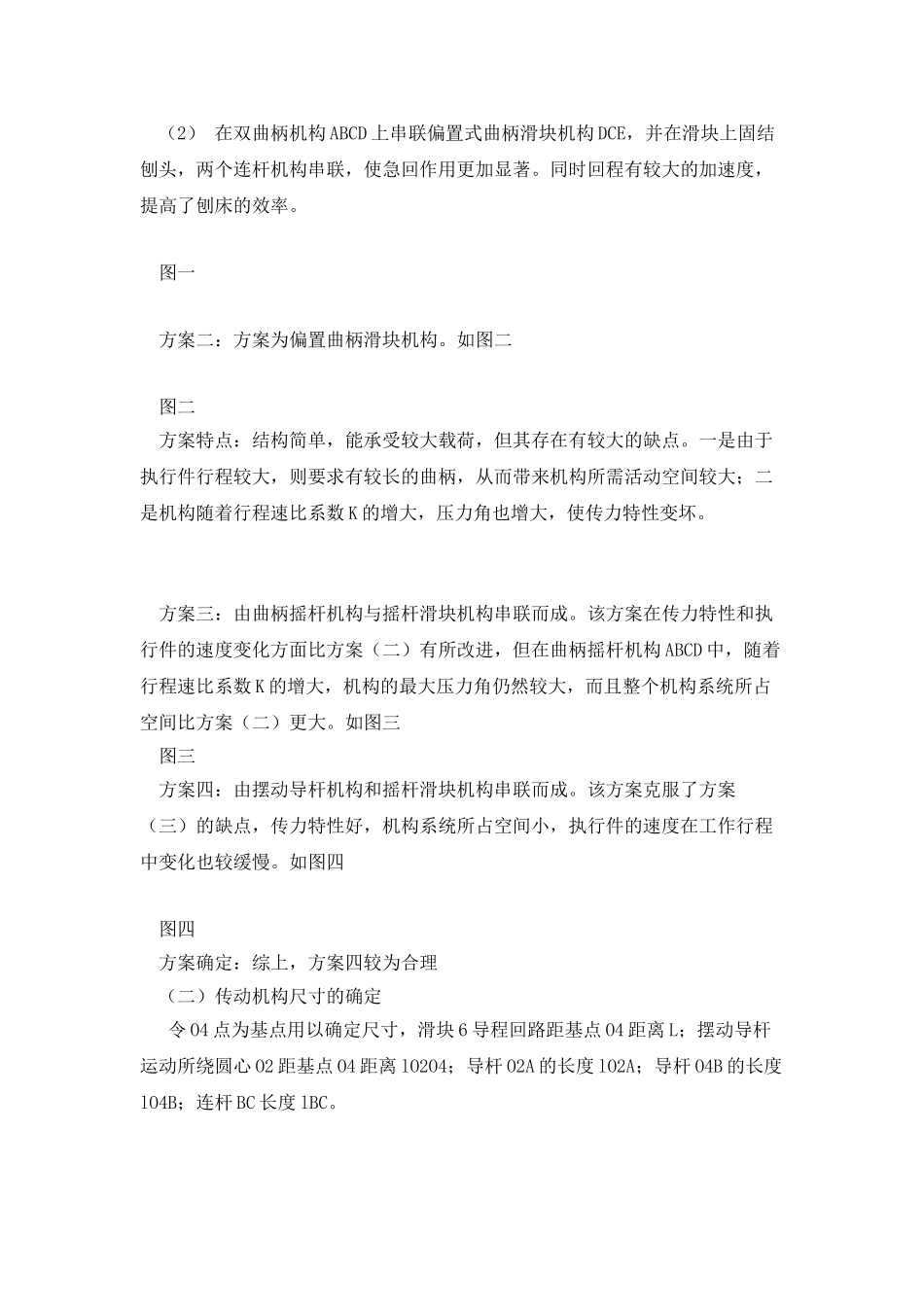

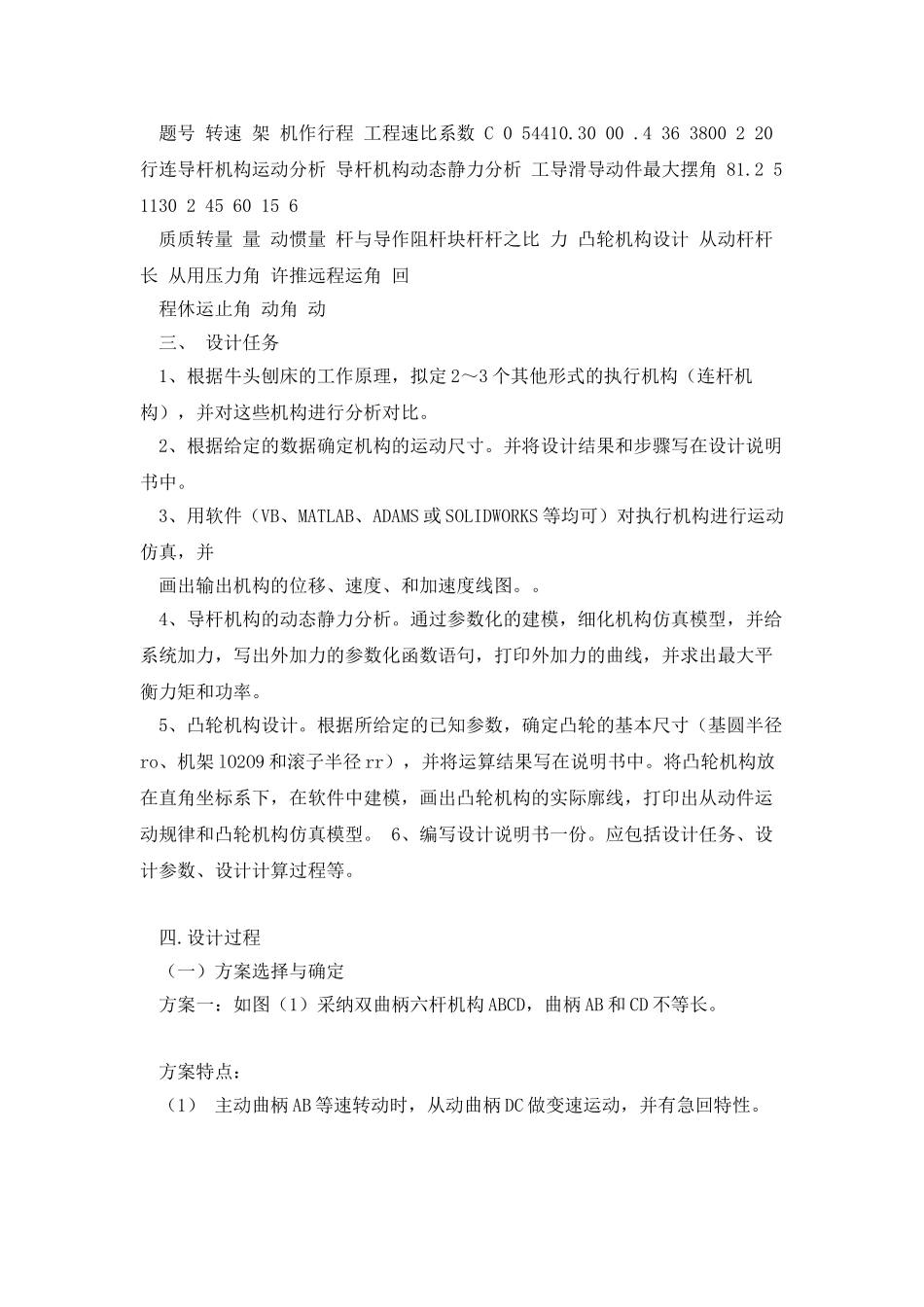

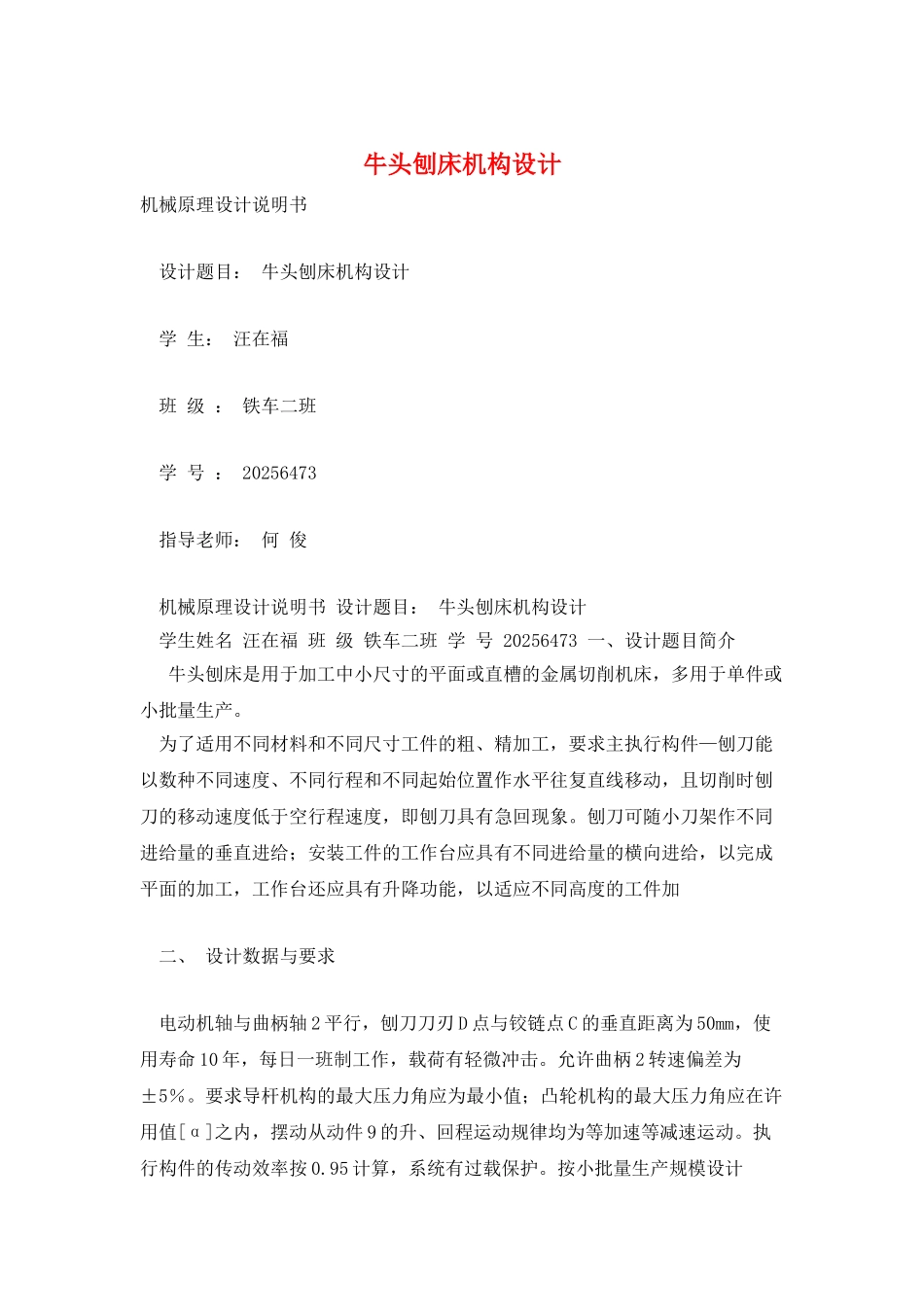

牛头刨床机构设计机械原理设计说明书 设计题目： 牛头刨床机构设计 学 生： 汪在福 班 级 ： 铁车二班 学 号 ： 20256473 指导老师： 何 俊 机械原理设计说明书 设计题目： 牛头刨床机构设计 学生姓名 汪在福 班 级 铁车二班 学 号 20256473 一、设计题目简介 牛头刨床是用于加工中小尺寸的平面或直槽的金属切削机床，多用于单件或小批量生产。 为了适用不同材料和不同尺寸工件的粗、精加工，要求主执行构件—刨刀能以数种不同速度、不同行程和不同起始位置作水平往复直线移动，且切削时刨刀的移动速度低于空行程速度，即刨刀具有急回现象。刨刀可随小刀架作不同进给量的垂直进给；安装工件的工作台应具有不同进给量的横向进给，以完成平面的加工，工作台还应具有升降功能，以适应不同高度的工件加 二、 设计数据与要求 电动机轴与曲柄轴 2 平行，刨刀刀刃 D 点与铰链点 C 的垂直距离为 50mm，使用寿命 10 年，每日一班制工作，载荷有轻微冲击。允许曲柄 2 转速偏差为±5％。要求导杆机构的最大压力角应为最小值；凸轮机构的最大压力角应在许用值[α]之内，摆动从动件 9 的升、回程运动规律均为等加速等减速运动。执行构件的传动效率按 0.95 计算，系统有过载保护。按小批量生产规模设计 题号 转速 架 机作行程 工程速比系数 C 0 54410.30 00 .4 36 3800 2 20 行连导杆机构运动分析 导杆机构动态静力分析 工导滑导动件最大摆角 81.2 5 1130 2 45 60 15 6 质质转量 量 动惯量 杆与导作阻杆块杆杆之比 力 凸轮机构设计 从动杆杆长 从用压力角 许推远程运角 回 程休运止角 动角 动 三、 设计任务 1、根据牛头刨床的工作原理，拟定 2～3 个其他形式的执行机构（连杆机构），并对这些机构进行分析对比。 2、根据给定的数据确定机构的运动尺寸。并将设计结果和步骤写在设计说明书中。 3、用软件（VB、MATLAB、ADAMS 或 SOLIDWORKS 等均可）对执行机构进行运动仿真，并 画出输出机构的位移、速度、和加速度线图。。 4、导杆机构的动态静力分析。通过参数化的建模，细化机构仿真模型，并给系统加力，写出外加力的参数化函数语句，打印外加力的曲线，并求出最大平衡力矩和功率。 5、凸轮机构设计。根据所给定的已知参数，确定凸轮的基本尺寸（基圆半径ro、机架 lO2O9 和滚子半径 rr），并将运算结果写在说明书中。将凸轮机构放在直角坐标系下，在软...
