河北省唐山市开滦第二中学高中物理 1.4.1实验 用打点计时器测速度导学案 新人教版必修1

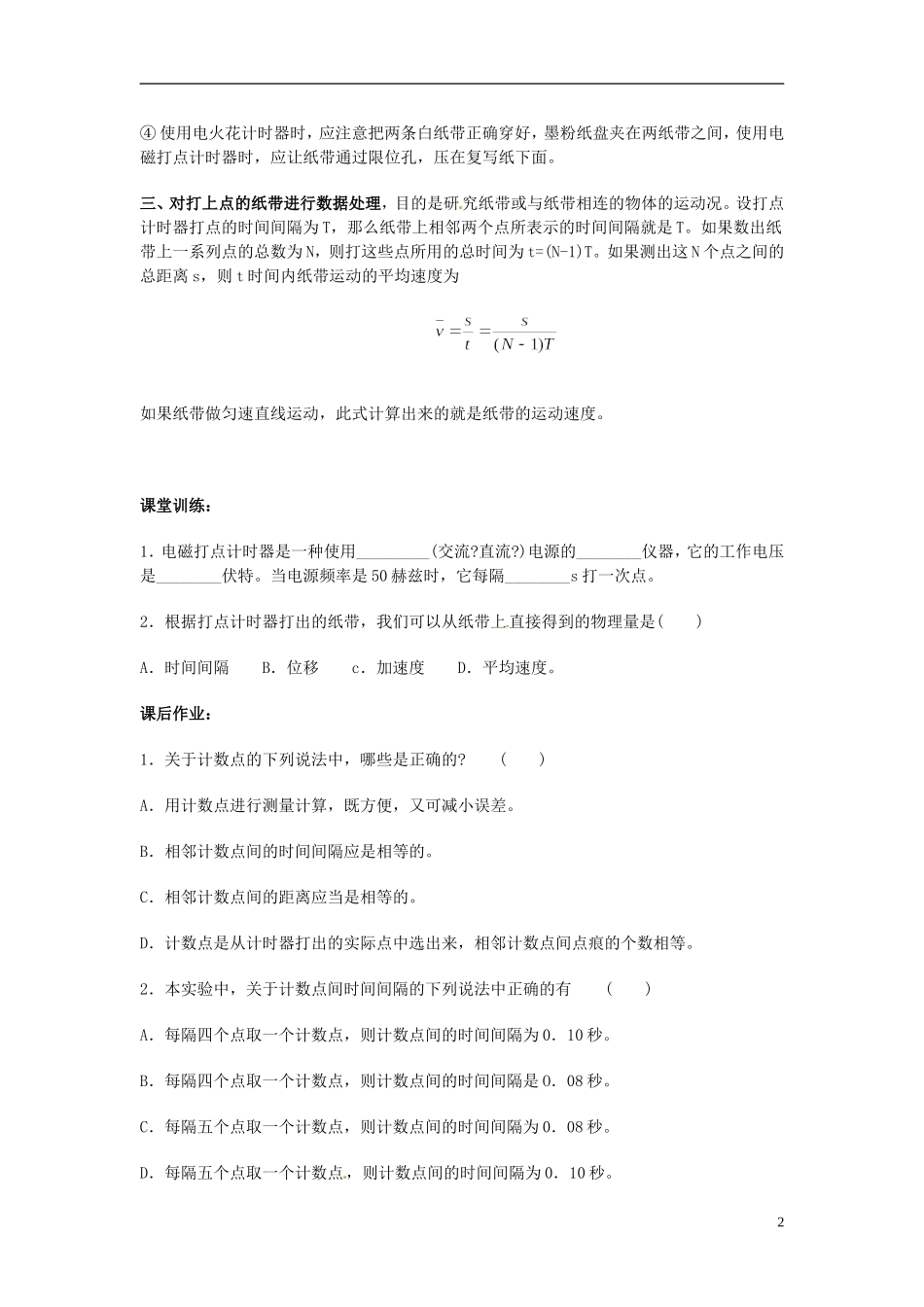

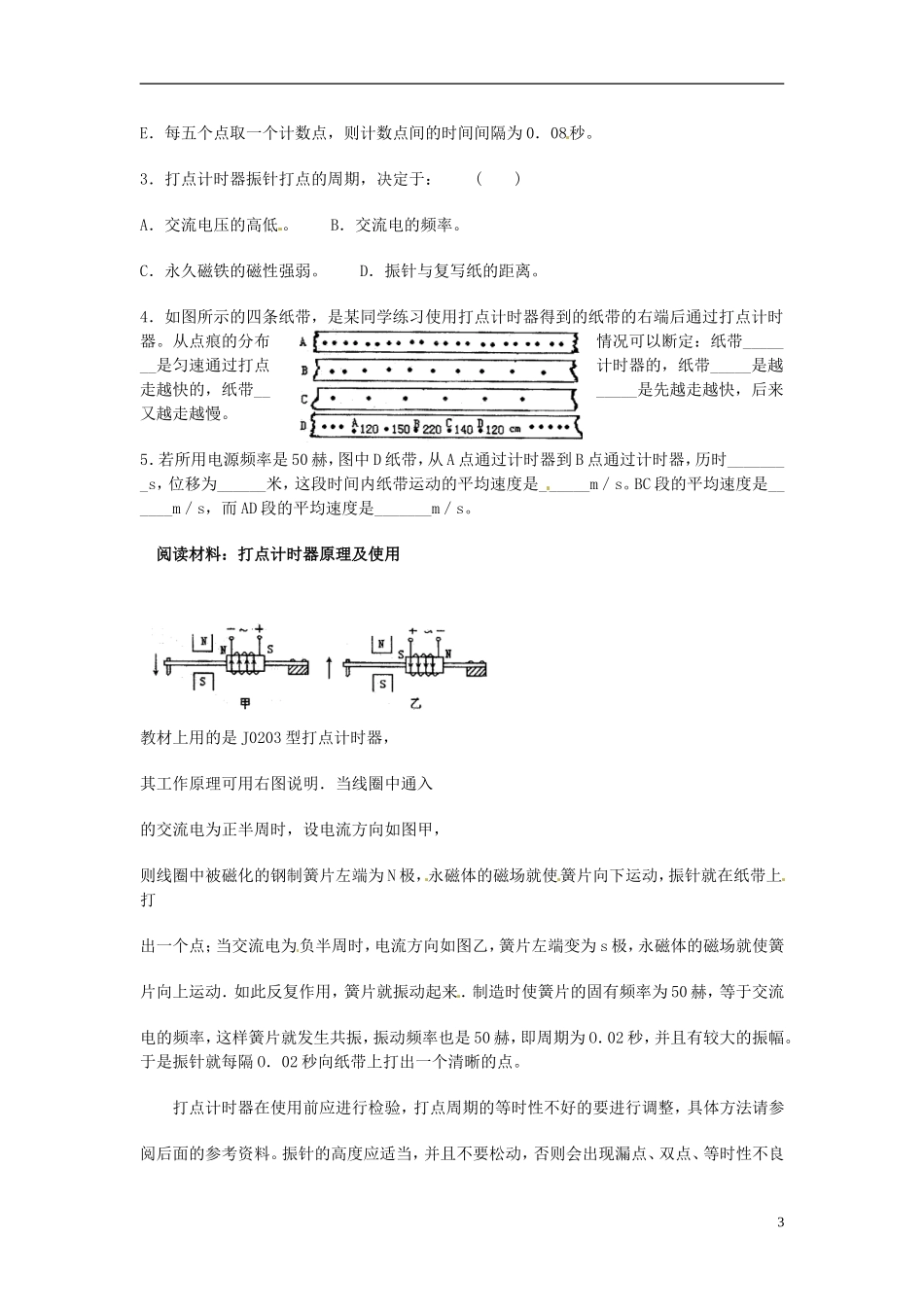

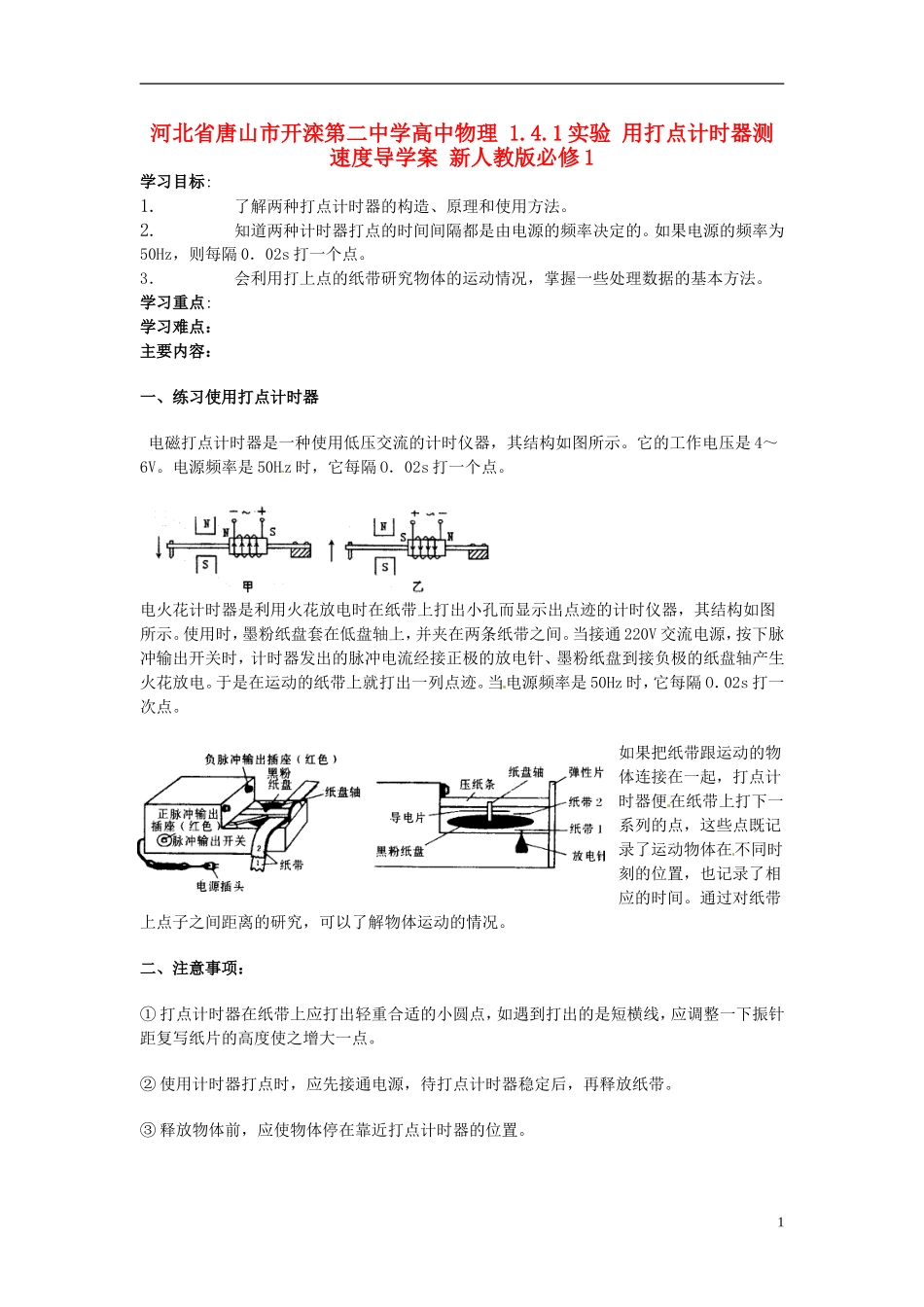

河北省唐山市开滦第二中学高中物理 1.4.1 实验 用打点计时器测速度导学案 新人教版必修 1学习目标: 1.了解两种打点计时器的构造、原理和使用方法。2.知道两种计时器打点的时间间隔都是由电源的频率决定的。如果电源的频率为50Hz，则每隔 0．02s 打一个点。3．会利用打上点的纸带研究物体的运动情况，掌握一些处理数据的基本方法。学习重点: 学习难点： 主要内容： 一、练习使用打点计时器 电磁打点计时器是一种使用低压交流的计时仪器，其结构如图所示。它的工作电压是 4～6V。电源频率是 50Hz 时，它每隔 O．02s 打一个点。电火花计时器是利用火花放电时在纸带上打出小孔而显示出点迹的计时仪器，其结构如图所示。使用时，墨粉纸盘套在低盘轴上，并夹在两条纸带之间。当接通 220V 交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴产生火花放电。于是在运动的纸带上就打出一列点迹。当电源频率是 50Hz 时，它每隔 O．02s 打一次点。如果把纸带跟运动的物体连接在一起，打点计时器便在纸带上打下一系列的点，这些点既记录了运动物体在不同时刻的位置，也记录了相应的时间。通过对纸带上点子之间距离的研究，可以了解物体运动的情况。二、注意事项：① 打点计时器在纸带上应打出轻重合适的小圆点，如遇到打出的是短横线，应调整一下振针距复写纸片的高度使之增大一点。② 使用计时器打点时，应先接通电源，待打点计时器稳定后，再释放纸带。③ 释放物体前，应使物体停在靠近打点计时器的位置。1④ 使用电火花计时器时，应注意把两条白纸带正确穿好，墨粉纸盘夹在两纸带之间，使用电磁打点计时器时，应让纸带通过限位孔，压在复写纸下面。三、对打上点的纸带进行数据处理，目的是研究纸带或与纸带相连的物体的运动况。设打点计时器打点的时间间隔为 T，那么纸带上相邻两个点所表示的时间间隔就是 T。如果数出纸带上一系列点的总数为 N，则打这些点所用的总时间为 t=(N-1)T。如果测出这 N 个点之间的总距离 s，则 t 时间内纸带运动的平均速度为 如果纸带做匀速直线运动，此式计算出来的就是纸带的运动速度。课堂训练：1．电磁打点计时器是一种使用_________(交流?直流?)电源的________仪器，它的工作电压是________伏特。当电源频率是 50 赫兹时，它每隔________s 打一次点。2．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是( )A．时间间隔...
