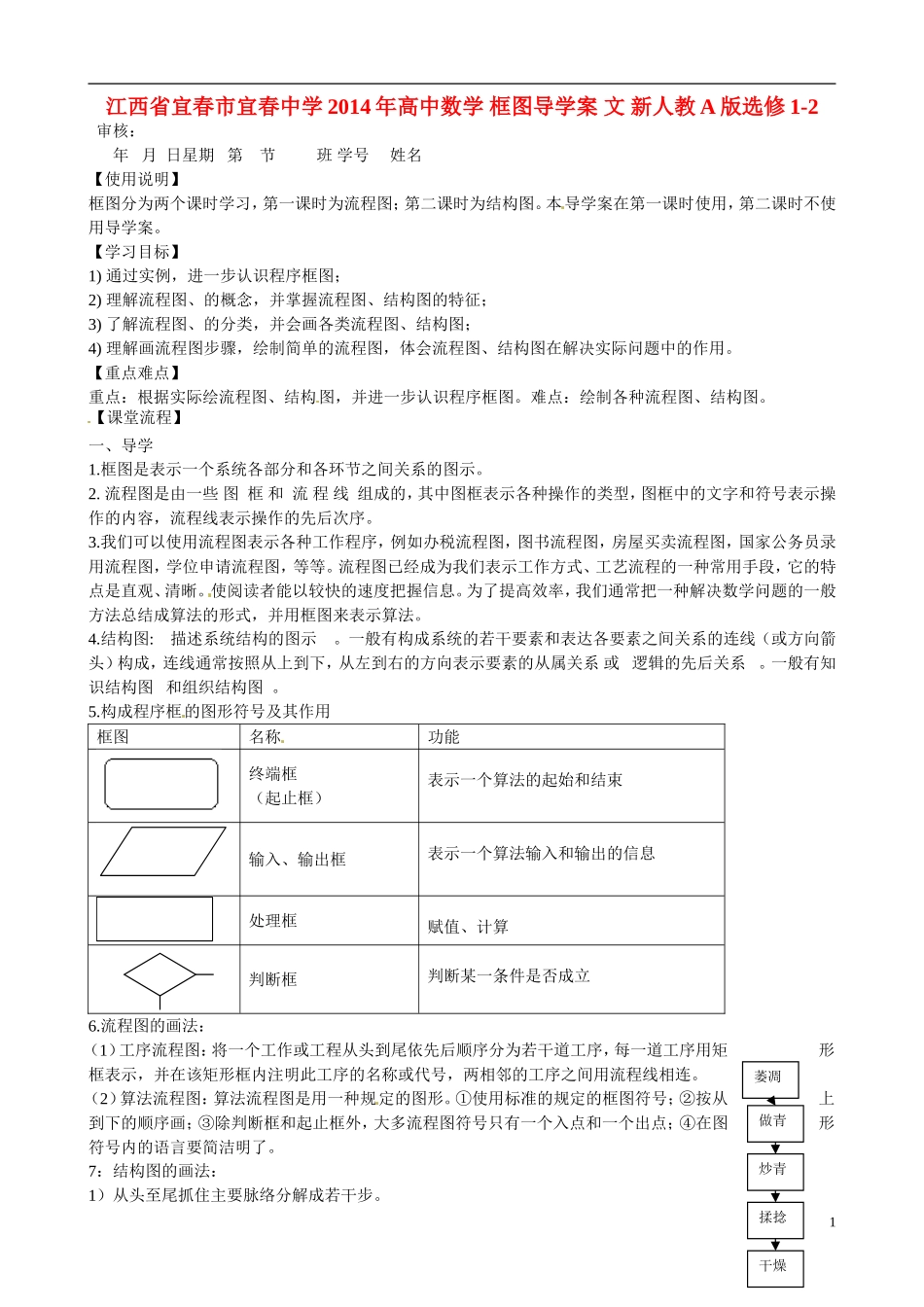

江西省宜春市宜春中学 2014 年高中数学 框图导学案 文 新人教 A 版选修 1-2 审核： 年 月 日星期 第 节 班 学号 姓名 【使用说明】框图分为两个课时学习，第一课时为流程图；第二课时为结构图。本导学案在第一课时使用，第二课时不使用导学案。【学习目标】1) 通过实例，进一步认识程序框图；2) 理解流程图、的概念，并掌握流程图、结构图的特征；3) 了解流程图、的分类，并会画各类流程图、结构图；4) 理解画流程图步骤，绘制简单的流程图，体会流程图、结构图在解决实际问题中的作用。【重点难点】重点：根据实际绘流程图、结构图，并进一步认识程序框图。难点：绘制各种流程图、结构图。【课堂流程】一、导学1.框图是表示一个系统各部分和各环节之间关系的图示。2. 流程图是由一些 图 框 和 流 程 线 组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序。3.我们可以使用流程图表示各种工作程序，例如办税流程图，图书流程图，房屋买卖流程图，国家公务员录用流程图，学位申请流程图，等等。流程图已经成为我们表示工作方式、工艺流程的一种常用手段，它的特点是直观、清晰。使阅读者能以较快的速度把握信息。为了提高效率，我们通常把一种解决数学问题的一般方法总结成算法的形式，并用框图来表示算法。4.结构图: 描述系统结构的图示 。一般有构成系统的若干要素和表达各要素之间关系的连线（或方向箭头）构成，连线通常按照从上到下，从左到右的方向表示要素的从属关系 或 逻辑的先后关系 。一般有知识结构图 和组织结构图 。5.构成程序框的图形符号及其作用框图名称功能终端框（起止框）表示一个算法的起始和结束 输入、输出框表示一个算法输入和输出的信息 处理框赋值、计算判断框判断某一条件是否成立6.流程图的画法：（1）工序流程图：将一个工作或工程从头到尾依先后顺序分为若干道工序，每一道工序用矩形框表示，并在该矩形框内注明此工序的名称或代号，两相邻的工序之间用流程线相连。（2）算法流程图：算法流程图是用一种规定的图形。①使用标准的规定的框图符号；②按从上到下的顺序画；③除判断框和起止框外，大多流程图符号只有一个入点和一个出点；④在图形符号内的语言要简洁明了。7：结构图的画法：1）从头至尾抓住主要脉络分解成若干步。1萎凋做青炒青揉捻干燥2）将每一步提炼成简洁的语言放在矩形框内。3）各步按逻辑顺序排列并用连线...
