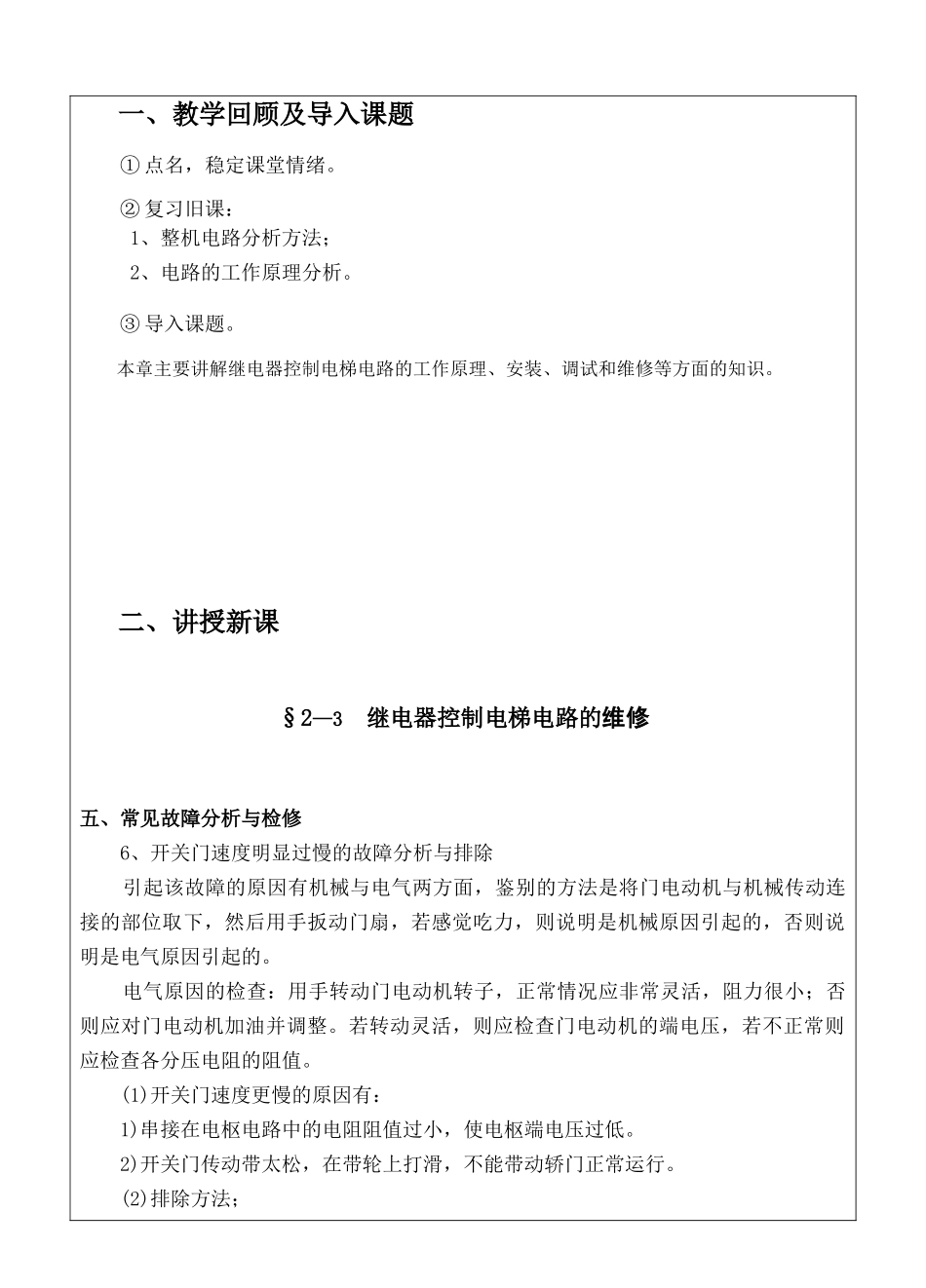

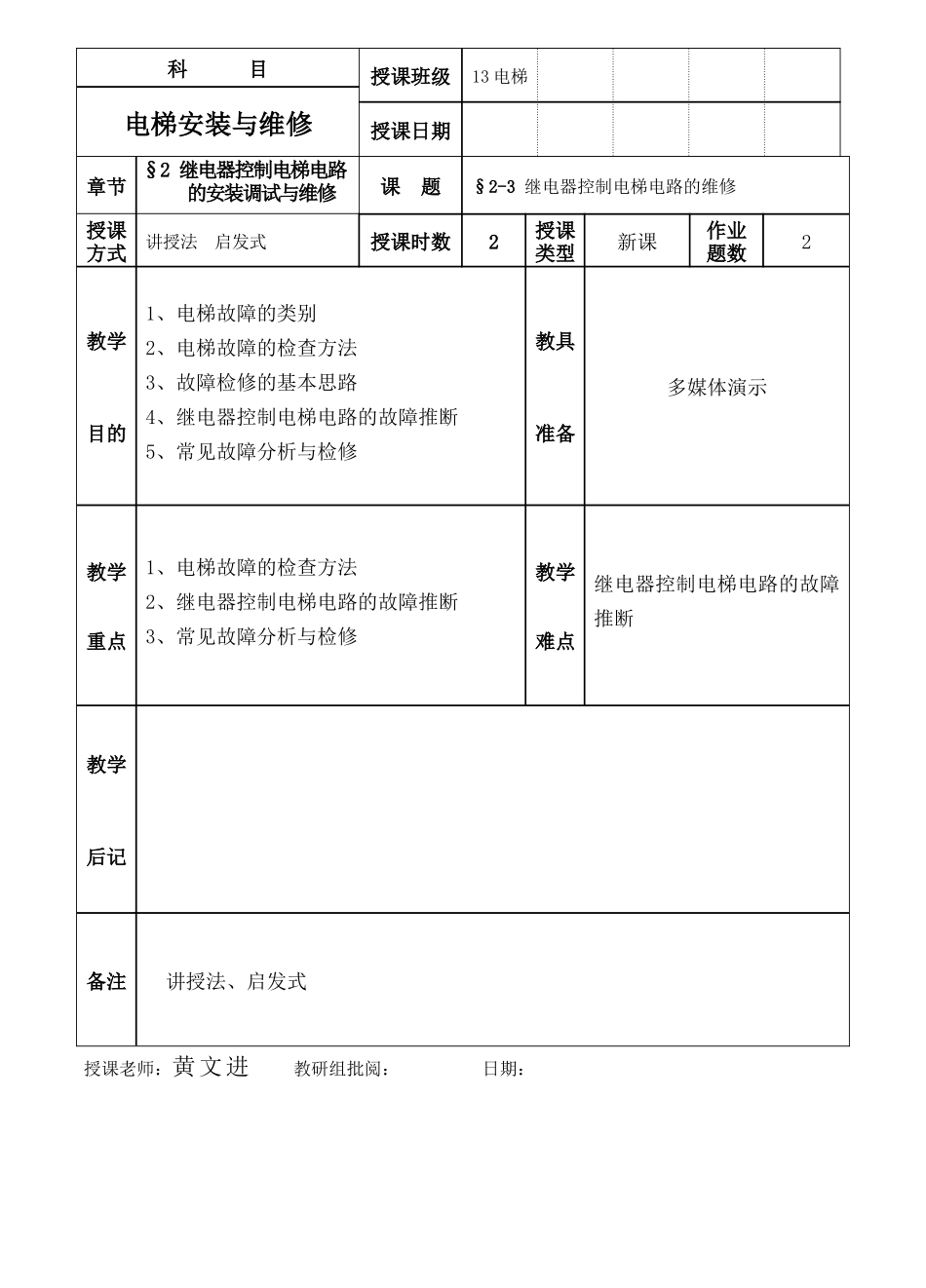

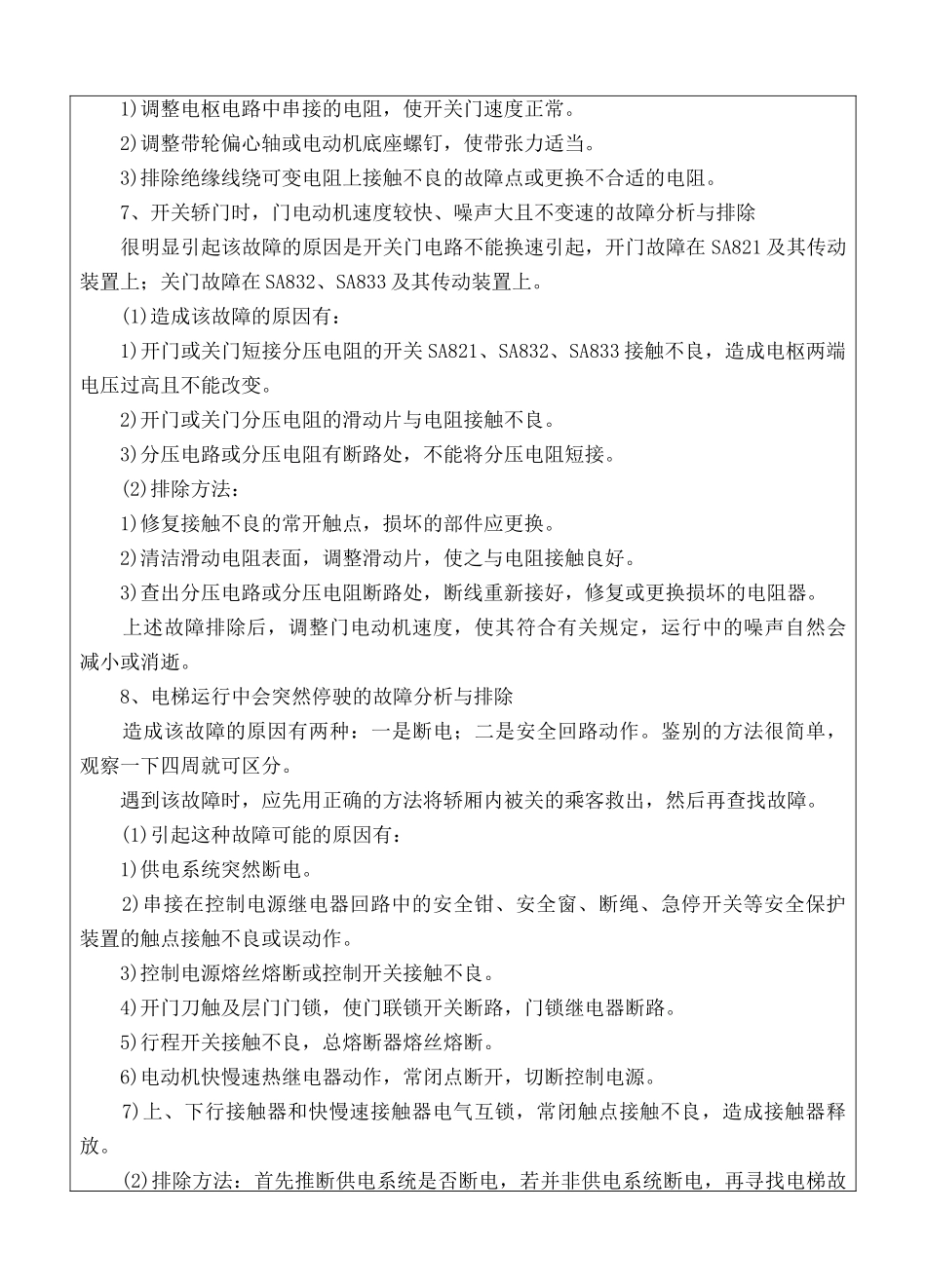

科 目授课班级13 电梯电梯安装与维修授课日期章节§2 继电器控制电梯电路 的安装调试与维修课 题§2-3 继电器控制电梯电路的维修授课方式讲授法 启发式授课时数2授课类型新课作业题数2教学目的1、电梯故障的类别2、电梯故障的检查方法3、故障检修的基本思路4、继电器控制电梯电路的故障推断5、常见故障分析与检修教具准备多媒体演示教学重点1、电梯故障的检查方法2、继电器控制电梯电路的故障推断3、常见故障分析与检修教学难点继电器控制电梯电路的故障推断教学后记备注讲授法、启发式授课老师：黄 文 进 教研组批阅： 日期：一、教学回顾及导入课题① 点名，稳定课堂情绪。② 复习旧课：1、整机电路分析方法；2、电路的工作原理分析。③ 导入课题。本章主要讲解继电器控制电梯电路的工作原理、安装、调试和维修等方面的知识。二、讲授新课§2—3 继电器控制电梯电路的维修五、常见故障分析与检修 6、开关门速度明显过慢的故障分析与排除 引起该故障的原因有机械与电气两方面，鉴别的方法是将门电动机与机械传动连接的部位取下，然后用手扳动门扇，若感觉吃力，则说明是机械原因引起的，否则说明是电气原因引起的。 电气原因的检查：用手转动门电动机转子，正常情况应非常灵活，阻力很小；否则应对门电动机加油并调整。若转动灵活，则应检查门电动机的端电压，若不正常则应检查各分压电阻的阻值。 (1)开关门速度更慢的原因有： 1)串接在电枢电路中的电阻阻值过小，使电枢端电压过低。 2)开关门传动带太松，在带轮上打滑，不能带动轿门正常运行。 (2)排除方法； 1)调整电枢电路中串接的电阻，使开关门速度正常。 2)调整带轮偏心轴或电动机底座螺钉，使带张力适当。 3)排除绝缘线绕可变电阻上接触不良的故障点或更换不合适的电阻。 7、开关轿门时，门电动机速度较快、噪声大且不变速的故障分析与排除 很明显引起该故障的原因是开关门电路不能换速引起，开门故障在 SA821 及其传动装置上；关门故障在 SA832、SA833 及其传动装置上。 (1)造成该故障的原因有： 1)开门或关门短接分压电阻的开关 SA821、SA832、SA833 接触不良，造成电枢两端电压过高且不能改变。 2)开门或关门分压电阻的滑动片与电阻接触不良。 3)分压电路或分压电阻有断路处，不能将分压电阻短接。 (2)排除方法： 1)修复接触不良的常开触点，损坏的部件应更换。 2)清洁滑动电阻表面，调整滑动片，使之与电阻接触良好。 3)查出分压电路或分压...
