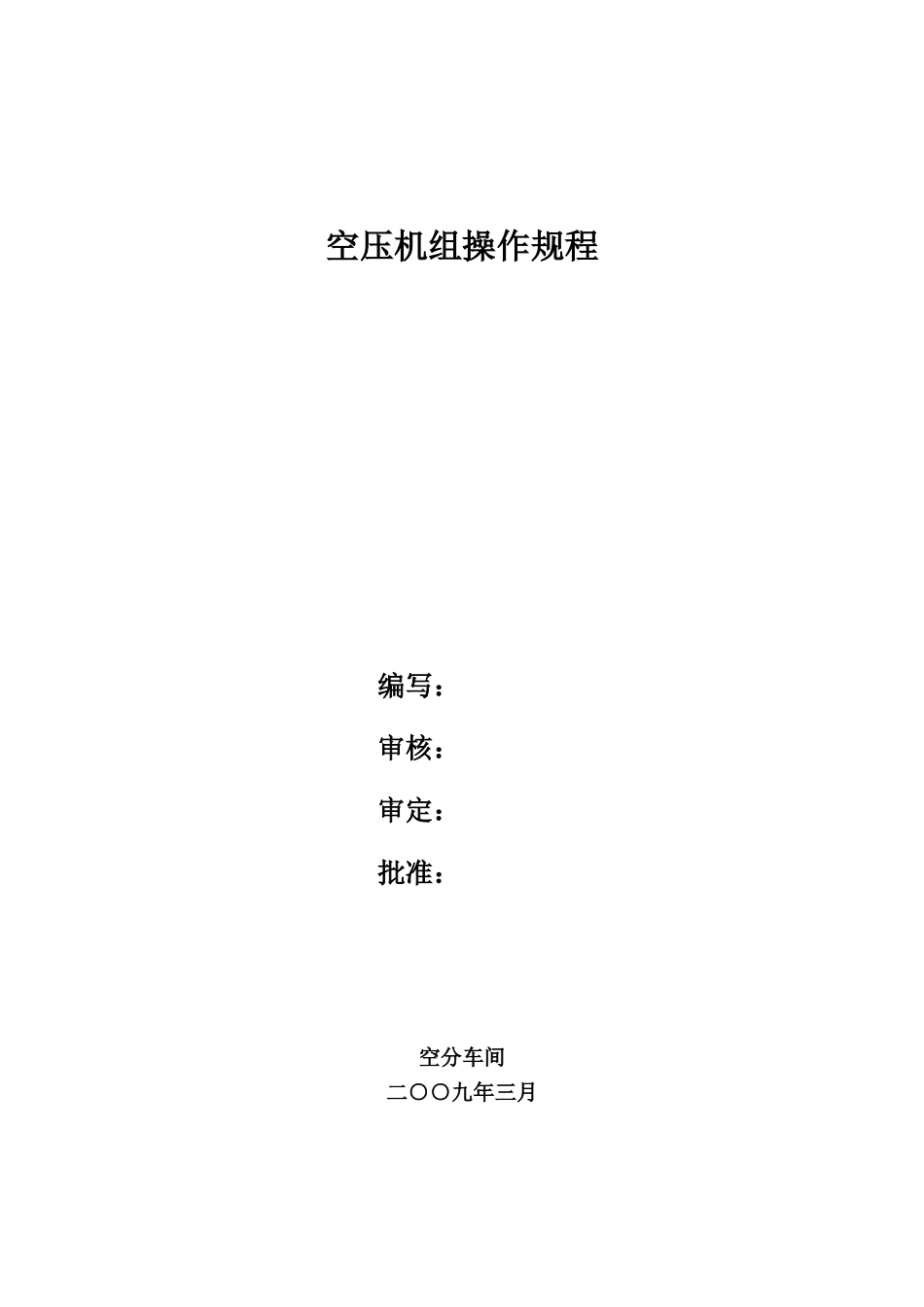

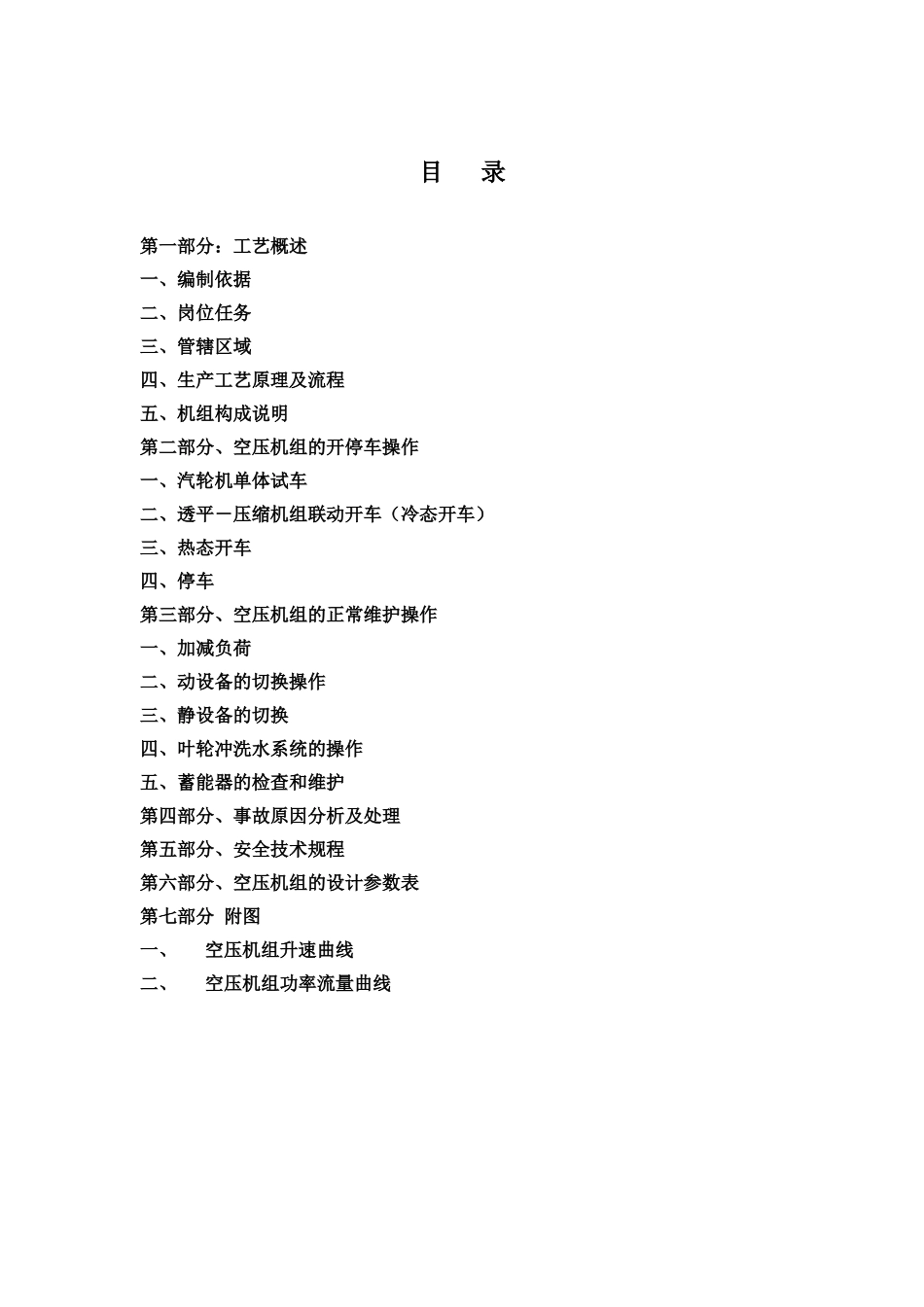

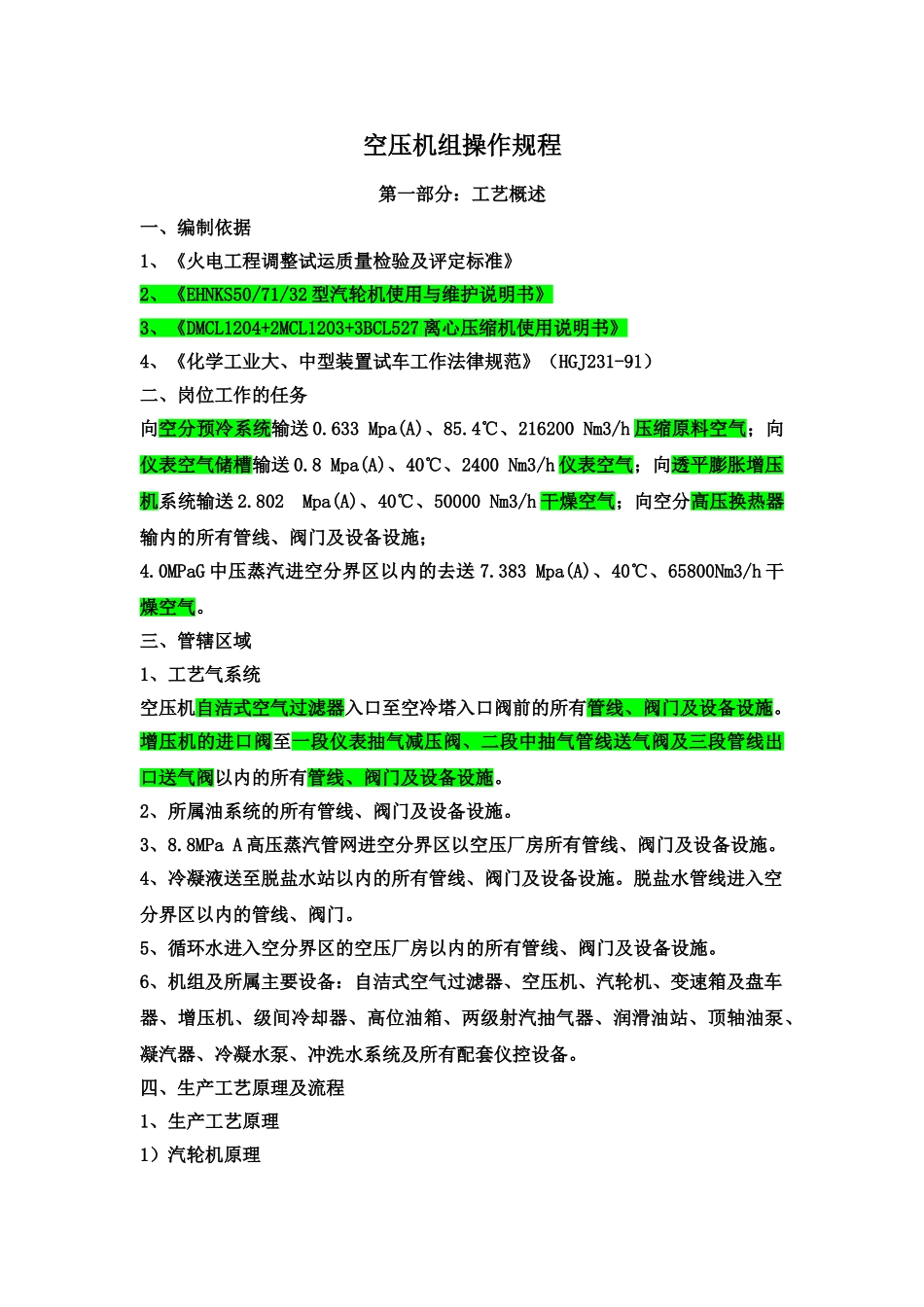

空压机组操作规程编写： 审核： 审定： 批准： 空分车间二○○九年三月目 录第一部分：工艺概述一、编制依据二、岗位任务三、管辖区域四、生产工艺原理及流程五、机组构成说明第二部分、空压机组的开停车操作一、汽轮机单体试车二、透平－压缩机组联动开车（冷态开车）三、热态开车四、停车第三部分、空压机组的正常维护操作一、加减负荷二、动设备的切换操作三、静设备的切换四、叶轮冲洗水系统的操作五、蓄能器的检查和维护 第四部分、事故原因分析及处理第五部分、安全技术规程第六部分、空压机组的设计参数表第七部分 附图一、空压机组升速曲线二、空压机组功率流量曲线空压机组操作规程第一部分：工艺概述一、编制依据1、《火电工程调整试运质量检验及评定标准》2、《EHNKS50/71/32 型汽轮机使用与维护说明书》3、《DMCL1204+2MCL1203+3BCL527 离心压缩机使用说明书》4、《化学工业大、中型装置试车工作法律规范》（HGJ231-91）二、岗位工作的任务向空分预冷系统输送 0.633 Mpa(A)、85.4℃、216200 Nm3/h 压缩原料空气；向仪表空气储槽输送 0.8 Mpa(A)、40℃、2400 Nm3/h 仪表空气；向透平膨胀增压机系统输送 2.802 Mpa(A)、40℃、50000 Nm3/h 干燥空气；向空分高压换热器输内的所有管线、阀门及设备设施；4.0MPaG 中压蒸汽进空分界区以内的去送 7.383 Mpa(A)、40℃、65800Nm3/h 干燥空气。三、管辖区域1、工艺气系统空压机自洁式空气过滤器入口至空冷塔入口阀前的所有管线、阀门及设备设施。增压机的进口阀至一段仪表抽气减压阀、二段中抽气管线送气阀及三段管线出口送气阀以内的所有管线、阀门及设备设施。2、所属油系统的所有管线、阀门及设备设施。3、8.8MPa A 高压蒸汽管网进空分界区以空压厂房所有管线、阀门及设备设施。4、冷凝液送至脱盐水站以内的所有管线、阀门及设备设施。脱盐水管线进入空分界区以内的管线、阀门。5、循环水进入空分界区的空压厂房以内的所有管线、阀门及设备设施。6、机组及所属主要设备：自洁式空气过滤器、空压机、汽轮机、变速箱及盘车器、增压机、级间冷却器、高位油箱、两级射汽抽气器、润滑油站、顶轴油泵、凝汽器、冷凝水泵、冲洗水系统及所有配套仪控设备。四、生产工艺原理及流程1、生产工艺原理1）汽轮机原理高压蒸汽在汽轮机内主要进行两次能量的转化，使汽轮机对外做功。第一次能量转换是热能转化为动能：高压蒸汽经过喷嘴（静叶栅）后压力降低、产生高速汽流而实现的。...
