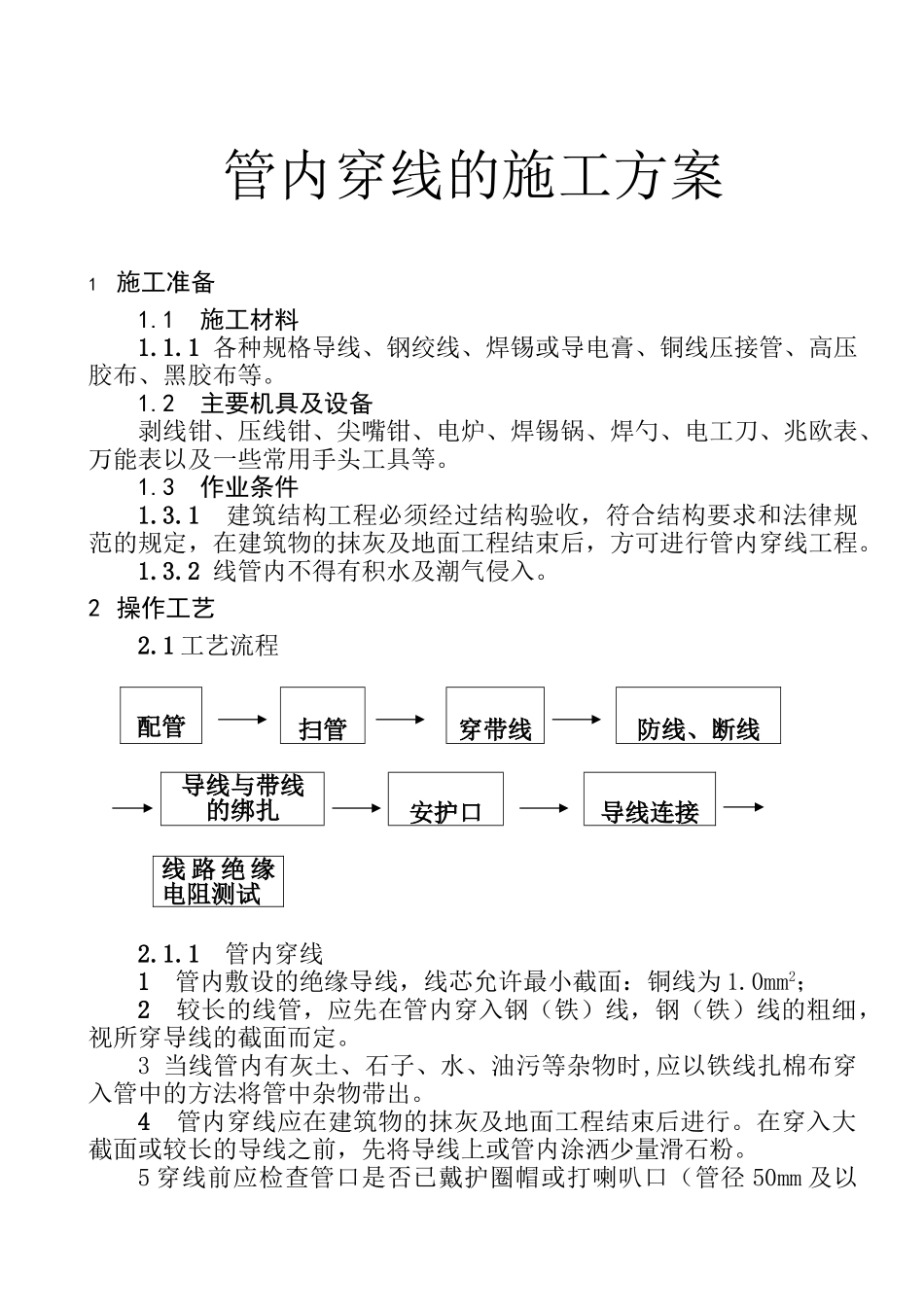

管内穿线的施工方案1 施工准备1.1 施工材料1.1.1 各种规格导线、钢绞线、焊锡或导电膏、铜线压接管、高压胶布、黑胶布等。1.2 主要机具及设备剥线钳、压线钳、尖嘴钳、电炉、焊锡锅、焊勺、电工刀、兆欧表、万能表以及一些常用手头工具等。1.3 作业条件1.3.1 建筑结构工程必须经过结构验收，符合结构要求和法律规范的规定，在建筑物的抹灰及地面工程结束后，方可进行管内穿线工程。1.3.2 线管内不得有积水及潮气侵入。2 操作工艺2.1 工艺流程 配管扫管穿带线防线、断线2.1.1 管内穿线1 管内敷设的绝缘导线，线芯允许最小截面：铜线为 1.0mm2；2 较长的线管，应先在管内穿入钢（铁）线，钢（铁）线的粗细，视所穿导线的截面而定。3当线管内有灰土、石子、水、油污等杂物时,应以铁线扎棉布穿入管中的方法将管中杂物带出。4 管内穿线应在建筑物的抹灰及地面工程结束后进行。在穿入大截面或较长的导线之前，先将导线上或管内涂洒少量滑石粉。5 穿线前应检查管口是否已戴护圈帽或打喇叭口（管径 50mm 及以导线与带线的绑扎安护口导线连接线 路 绝 缘电阻测试上），不应在管口无保护的情况下穿线。6 穿线时必须一端有人送线，另一端有人接线，二者动作协调。穿入的多根导线不应互相绞结，应保持平行前进，穿好线后导线两端应做好线号标记。7 同一沟通回路的导线必须穿于同一钢管内。管内导线的总截面积（包括外护层）不应超过管子截面积的 40％。导线在管内不得有接头和扭结，其接头应在接线盒内连结，分线盒内预留长度为 15-20 公分。8 走道墙面考虑到干挂石材厚度为 15cm，走道所有线盒分线盒内预留长度为 40-50 公分。9 敷设于垂直线管中的导线每超过下列长度时，应在管口处或接线盒中加以固定：导线截面 20mm2及以下：30m；导线截面 70-95mm2： 20m；导线截面 120-240mm2： 18m。10 导线穿入钢管后，在导线出口处，宜装护线套保护导线在不进盒（箱）的垂直口，穿入导线后，应将管口做密封处理。11 管内应穿额定电压不低于 500V 的绝缘导线。不同回路、不同电压、沟通与直流的导线，不得穿入同一根管内，但下列几种回路除外：电压为 65V 及以下的回路；同一台设备的电机回路和无抗干扰要求的控制回路；照明灯具的所有回路；同类照明的几个回路，但管内导线总数不应多于八根。2.2 导线连接1 铜芯导线采纳锡焊法连接：端头的连接只须将剥除外绝缘层、清除氧化层的导线端头拧绞在一起，涂一层非酸性的焊锡膏...
