粗破碎车间鄂式破碎机吊装方案

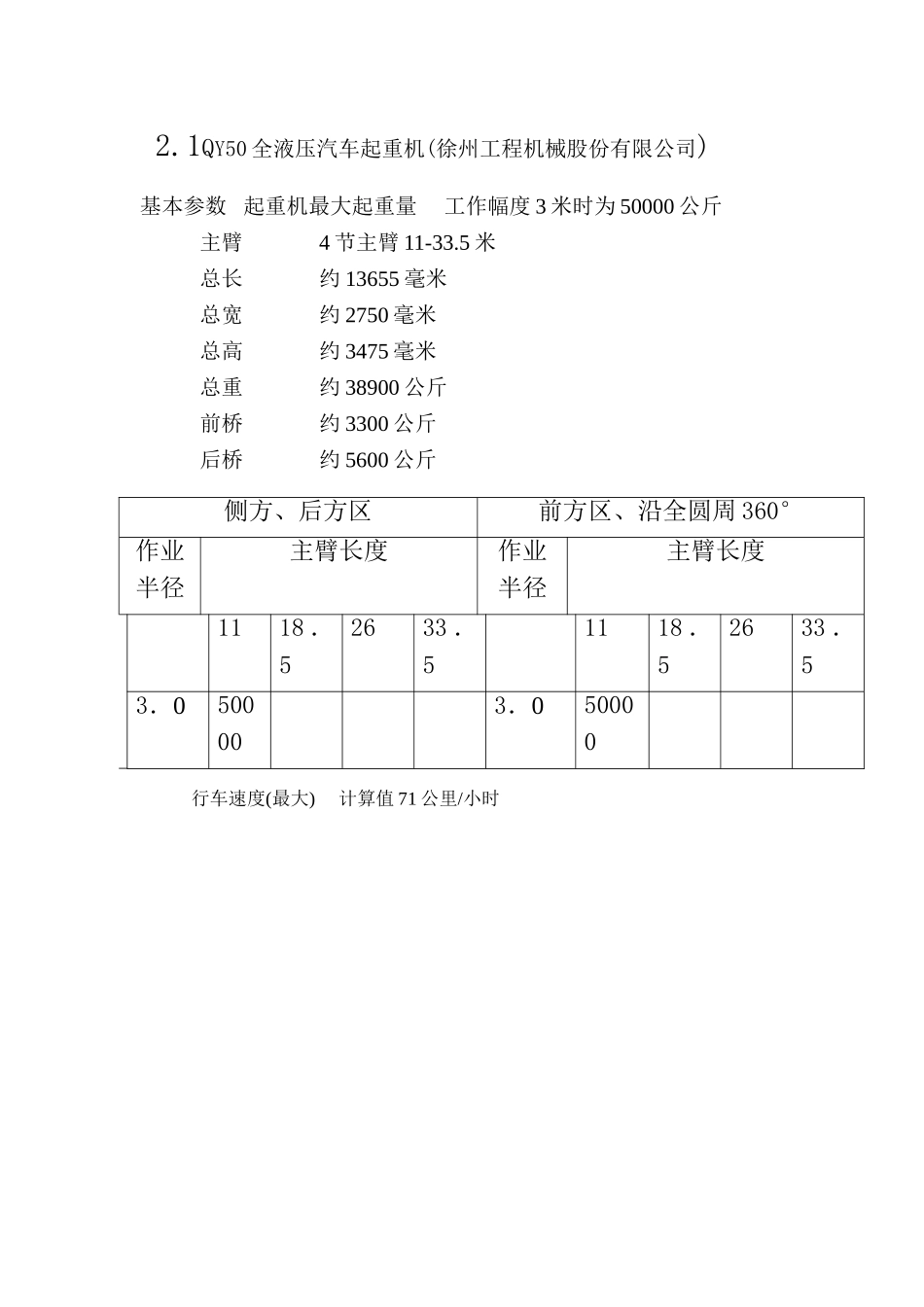

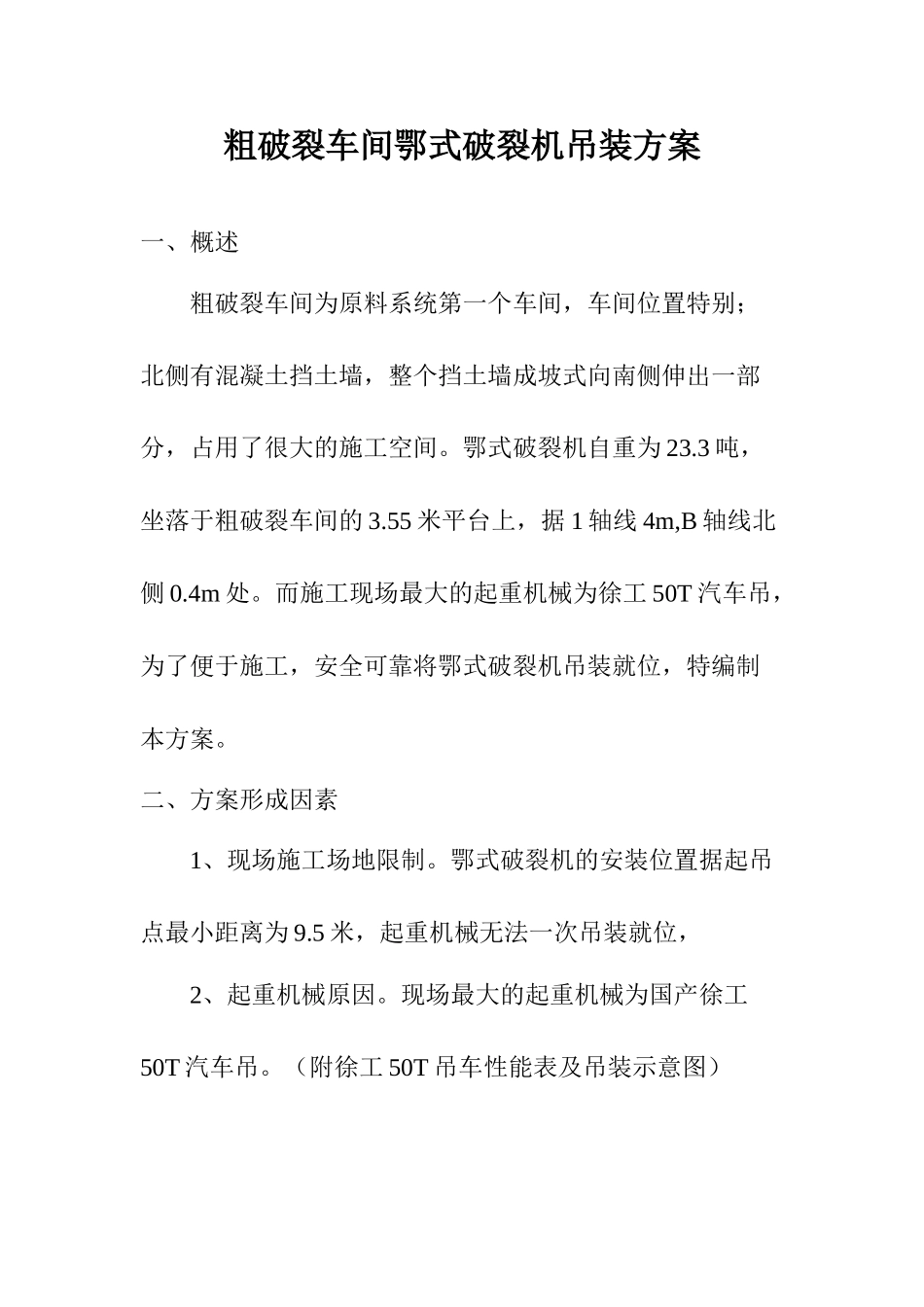

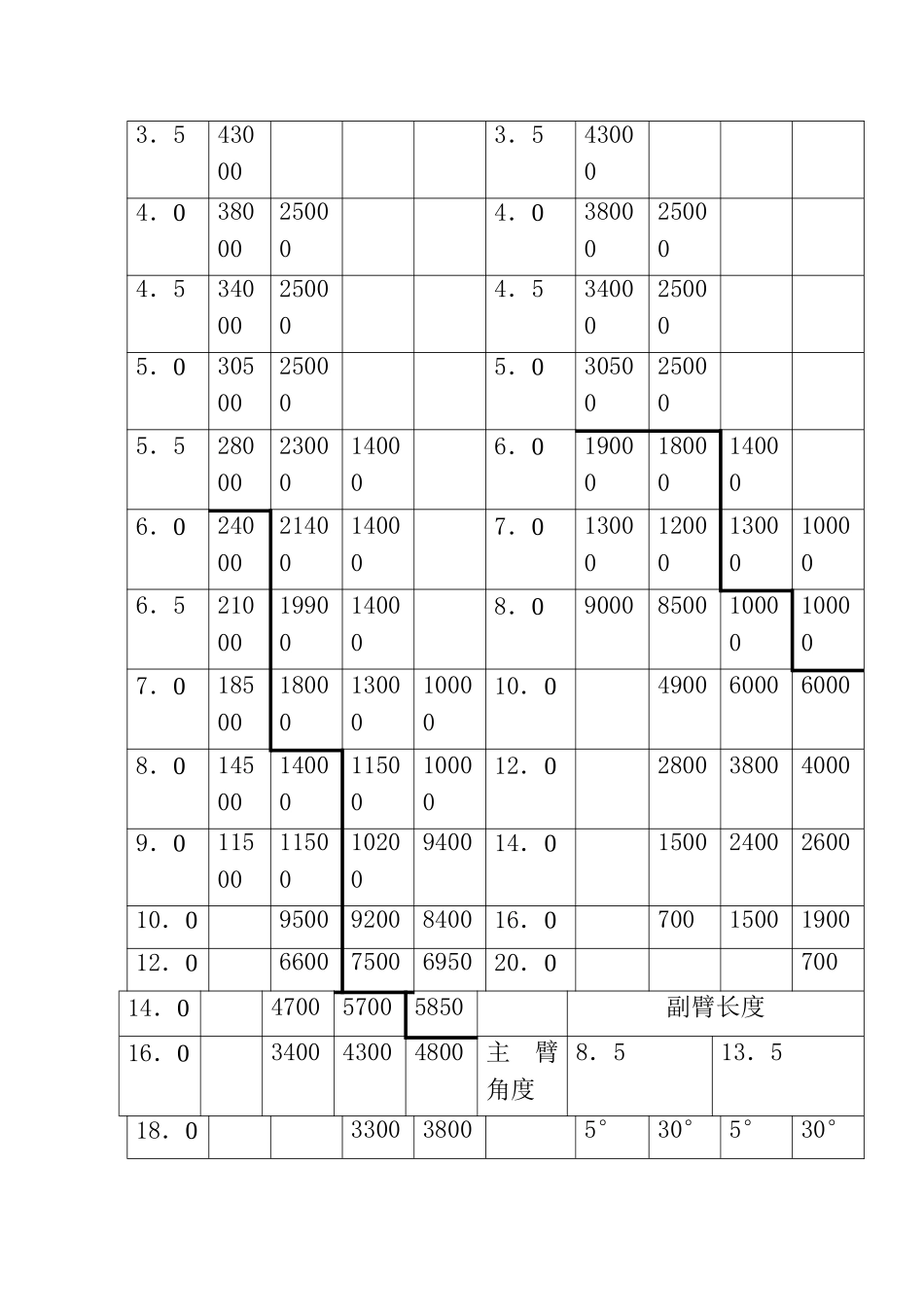

粗破裂车间鄂式破裂机吊装方案一、概述粗破裂车间为原料系统第一个车间，车间位置特别；北侧有混凝土挡土墙，整个挡土墙成坡式向南侧伸出一部分，占用了很大的施工空间。鄂式破裂机自重为 23.3 吨，坐落于粗破裂车间的 3.55 米平台上，据 1 轴线 4m,B 轴线北侧 0.4m 处。而施工现场最大的起重机械为徐工 50T 汽车吊，为了便于施工，安全可靠将鄂式破裂机吊装就位，特编制本方案。二、方案形成因素1、现场施工场地限制。鄂式破裂机的安装位置据起吊点最小距离为 9.5 米，起重机械无法一次吊装就位，2、起重机械原因。现场最大的起重机械为国产徐工50T 汽车吊。（附徐工 50T 吊车性能表及吊装示意图） 2.1QY50 全液压汽车起重机(徐州工程机械股份有限公司)基本参数 起重机最大起重量 工作幅度 3 米时为 50000 公斤 主臂 4 节主臂 11-33.5 米 总长 约 13655 毫米 总宽 约 2750 毫米 总高 约 3475 毫米 总重 约 38900 公斤 前桥 约 3300 公斤 后桥 约 5600 公斤 行车速度(最大) 计算值 71 公里/小时侧方、后方区前方区、沿全圆周 360°作业半径主臂长度作业半径主臂长度1118 ．52633 ．51118 ．52633 ．53．0500003．0500003．5430003．5430004．038000250004．038000250004．534000250004．534000250005．030500250005．030500250005．52800023000140006．01900018000140006．02400021400140007．0130001200013000100006．52100019900140008．09000850010000100007．01850018000130001000010．04900600060008．01450014000115001000012．02800380040009．0115001150010200940014．015002400260010．095009200840016．07001500190012．066007500695020．070014．0470057005850副臂长度16．0340043004800主臂角度8．513．518．0330038005°30°5°30° 行车速度(最大) 计算值 71 公里/小时2.2 吊装示意图 如 2.2 图中所示吊装半径及高度，再对应徐工 50T 吊车性能表，在如此吊装环境下，50T 吊车只能吊起 11.5 吨重。而鄂式破裂机的自重为 23.3 吨。20．02500300080°400020002500100022．01900240075°28001550200095024．01400185070°20001250145075026．0145065°16001050110063028．0105060°125090085053030．075055°1050750650450三、方案内容1、场地平整。 将粗破裂车间东侧场地进行平整，然后用石质硬料将场地垫平压实。（如图所示）3.1.1 平整场地示意图2...
