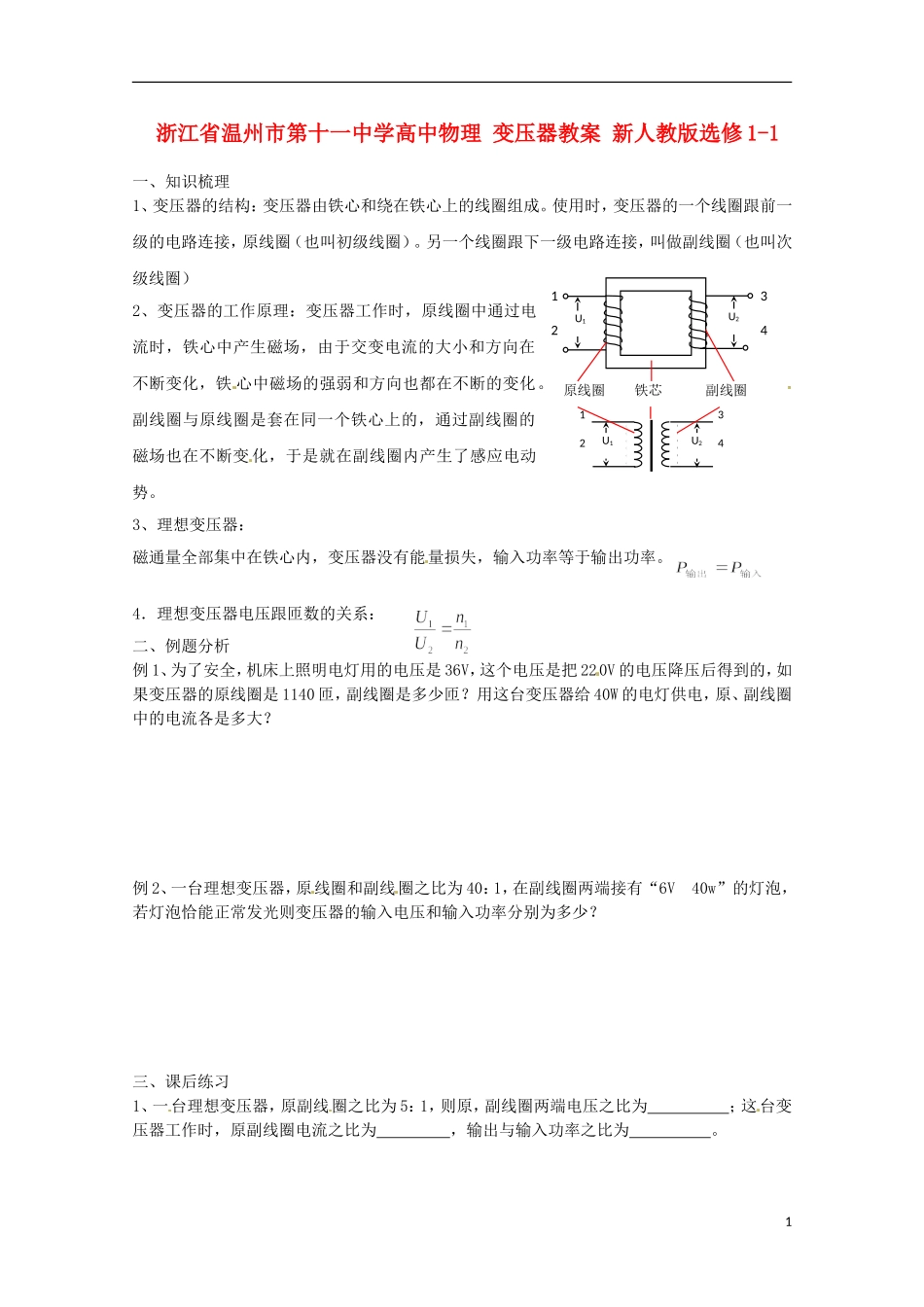

浙江省温州市第十一中学高中物理 变压器教案 新人教版选修 1-1一、知识梳理1、变压器的结构：变压器由铁心和绕在铁心上的线圈组成。使用时，变压器的一个线圈跟前一级的电路连接，原线圈（也叫初级线圈）。另一个线圈跟下一级电路连接，叫做副线圈（也叫次级线圈）2、变压器的工作原理：变压器工作时，原线圈中通过电流时，铁心中产生磁场，由于交变电流的大小和方向在不断变化，铁 心中磁场的强弱和方向也都在不断的变化。副线圈与原线圈是套在同一个铁心上的，通过副线圈的磁场也在不断变 化，于是就在副线圈内产生了感应电动势。3、理想变压器：磁通量全部集中在铁心内，变压器没有能量损失，输入功率等于输出功率。4．理想变压器电压跟匝数的关系：二、例题分析例 1、为了安全，机床上照明电灯用的电压是 36V，这个电压是把 220V 的电压降压后得到的，如果变压器的原线圈是 1140 匝，副线圈是多少匝？用这台变压器给 40W 的电灯供电，原、副线圈中的电流各是多大？例 2、一台理想变压器，原线圈和副线圈之比为 40：1，在副线圈两端接有“6V 40w”的灯泡，若灯泡恰能正常发光则变压器的输入电压和输入功率分别为多少？三、课后练习1、一台理想变压器，原副线圈之比为 5：1，则原，副线圈两端电压之比为 ；这台变压器工作时，原副线圈电流之比为 ，输出与输入功率之比为 。1铁芯原线圈副线圈12343412U1U2U2U12、可以将电压升高供给电灯的变压器是A、甲图 B、乙图 C、丙图 D、丁图3、一理想变压器，原线圈匝数 n1=1100，接在电压 220V 的交流电源上。当它对“36V 60w”的灯泡供电时，灯泡正常发光，则副线圈的匝数为多少 ？通过原线圈的电流为多少？4、变压器是根据 原理工作的，图 8 是一理想变压器，已知变压器原、副线圈的匝数比为 6：1，那么要小灯泡正常工作，需要在 A、B 端通入电压为 V 的 电。（填“交流”或“直流”）212V100W。。。。n1n2AB
