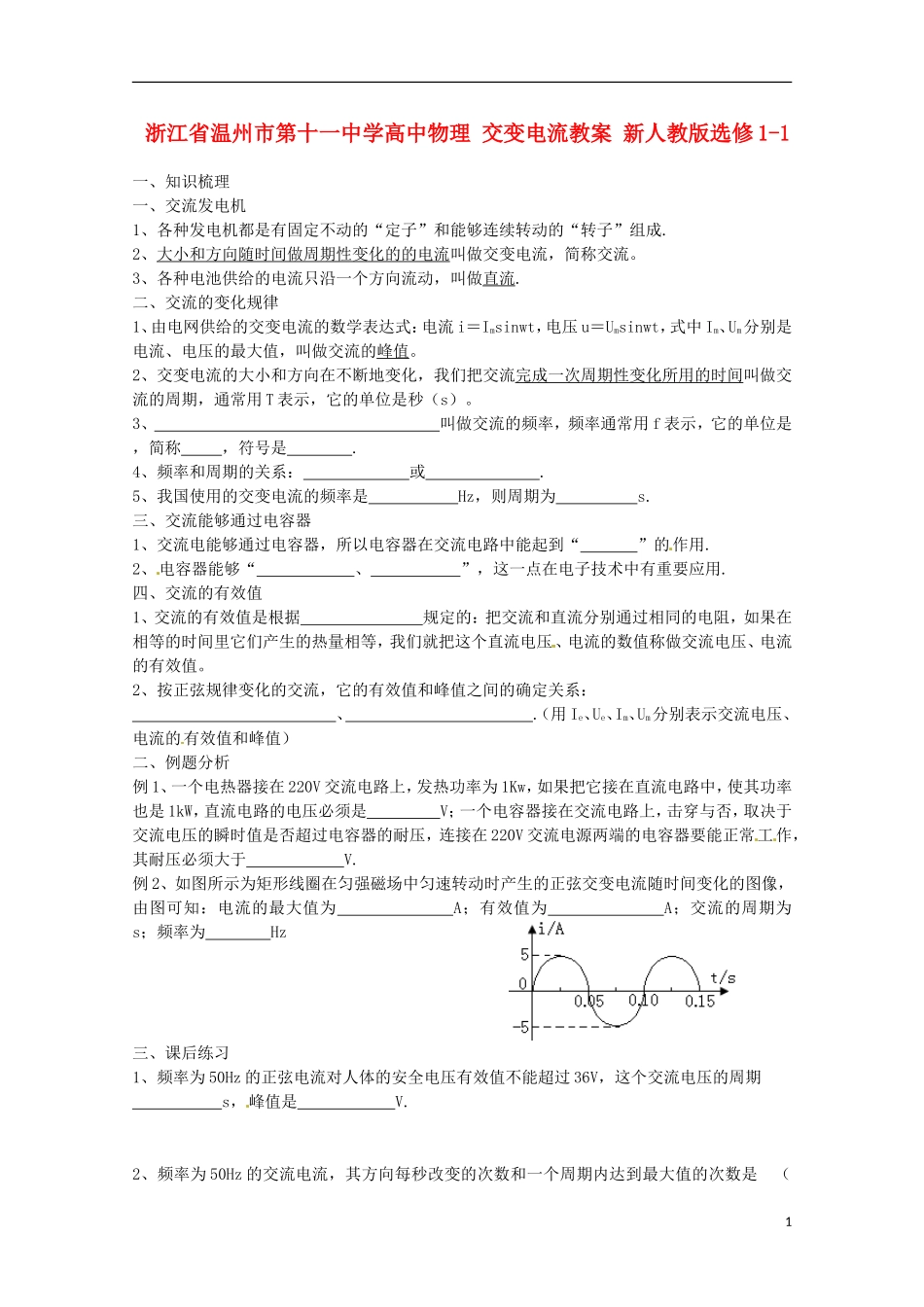

浙江省温州市第十一中学高中物理 交变电流教案 新人教版选修 1-1一、知识梳理一、交流发电机1、各种发电机都是有固定不动的“定子”和能够连续转动的“转子”组成.2、大小和方向随时间做周期性变化的的电流叫做交变电流，简称交流。3、各种电池供给的电流只沿一个方向流动，叫做直流.二、交流的变化规律1、由电网供给的交变电流的数学表达式：电流 i＝Imsinwt，电压 u＝Umsinwt，式中 Im、Um分别是电流、电压的最大值，叫做交流的峰值。2、交变电流的大小和方向在不断地变化，我们把交流完成一次周期性变化所用的时间叫做交流的周期，通常用 T 表示，它的单位是秒（s）。3、 叫做交流的频率，频率通常用 f 表示，它的单位是 ，简称 ，符号是 .4、频率和周期的关系： 或 .5、我国使用的交变电流的频率是 Hz，则周期为 s.三、交流能够通过电容器1、交流电能够通过电容器，所以电容器在交流电路中能起到“ ”的作用.2、电容器能够“ 、 ”，这一点在电子技术中有重要应用.四、交流的有效值1、交流的有效值是根据 规定的：把交流和直流分别通过相同的电阻，如果在相等的时间里它们产生的热量相等，我们就把这个直流电压、电流的数值称做交流电压、电流的有效值。2、按正弦规律变化的交流，它的有效值和峰值之间的确定关系： 、 .（用 Ie、Ue、Im、Um分别表示交流电压、电流的有效值和峰值）二、例题分析例 1、一个电热器接在 220V 交流电路上，发热功率为 1Kw，如果把它接在直流电路中，使其功率也是 1kW，直流电路的电压必须是 V；一个电容器接在交流电路上，击穿与否，取决于交流电压的瞬时值是否超过电容器的耐压，连接在 220V 交流电源两端的电容器要能正常工作，其耐压必须大于 V.例 2、如图所示为矩形线圈在匀强磁场中匀速转动时产生的正弦交变电流随时间变化的图像，由图可知：电流的最大值为 A；有效值为 A；交流的周期为 s；频率为 Hz三、课后练习1、频率为 50Hz 的正弦电流对人体的安全电压有效值不能超过 36V，这个交流电压的周期 s，峰值是 V.2、频率为 50Hz 的交流电流，其方向每秒改变的次数和一个周期内达到最大值的次数是 （ 1）A．25 次、1 次 B．50 次、1 次C．100 次、2 次 D．200 次、2 次3、家庭照明用电的交变电压是 220V，这“220V 是指（ ）A．交流电电压的瞬时值 B．交流电电压的最大值C．交流电电压的平均值 D．交流电电压的有效值4、有一正弦交变电流的瞬...
