聚氯乙烯装置电气安装施工方案

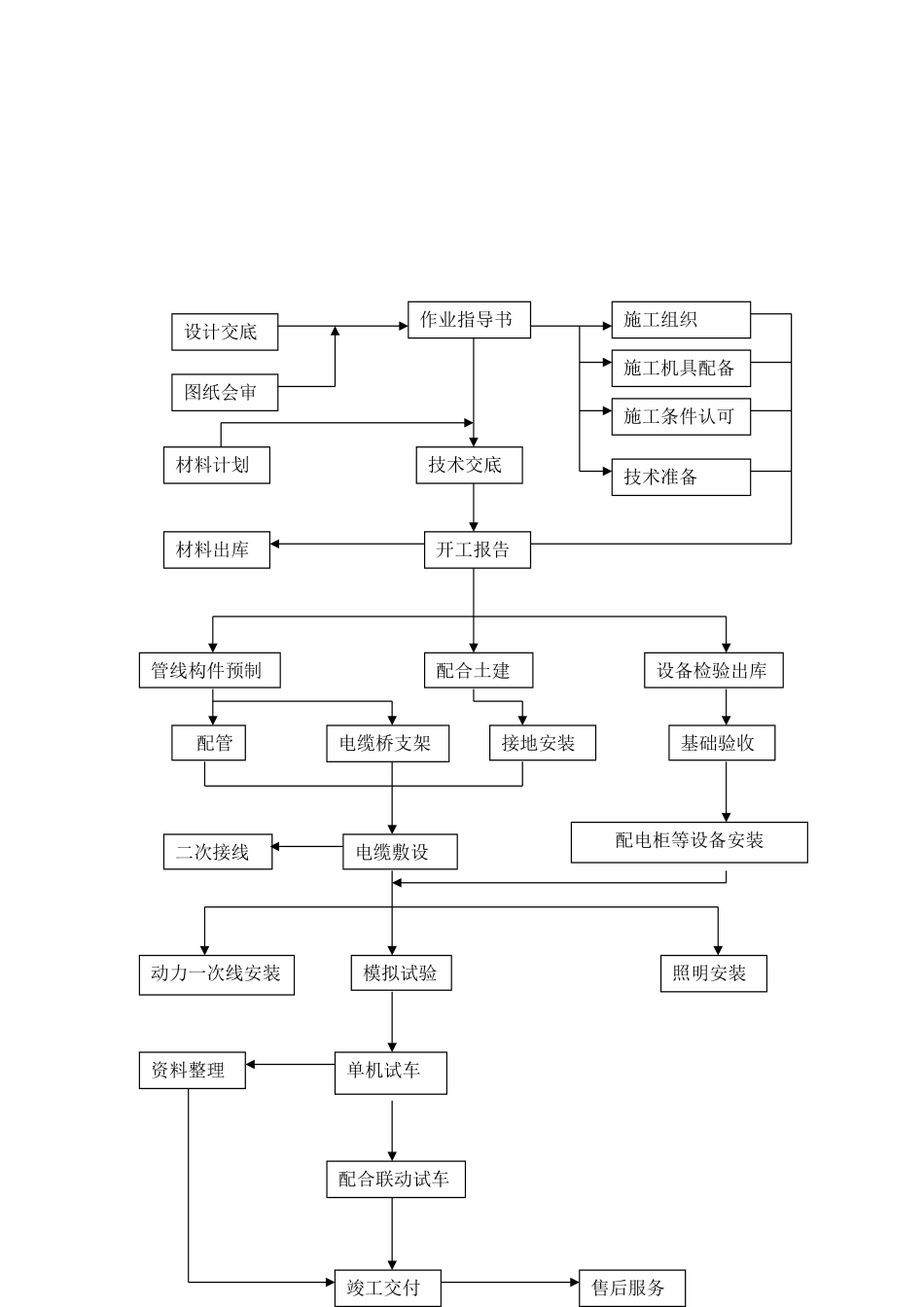

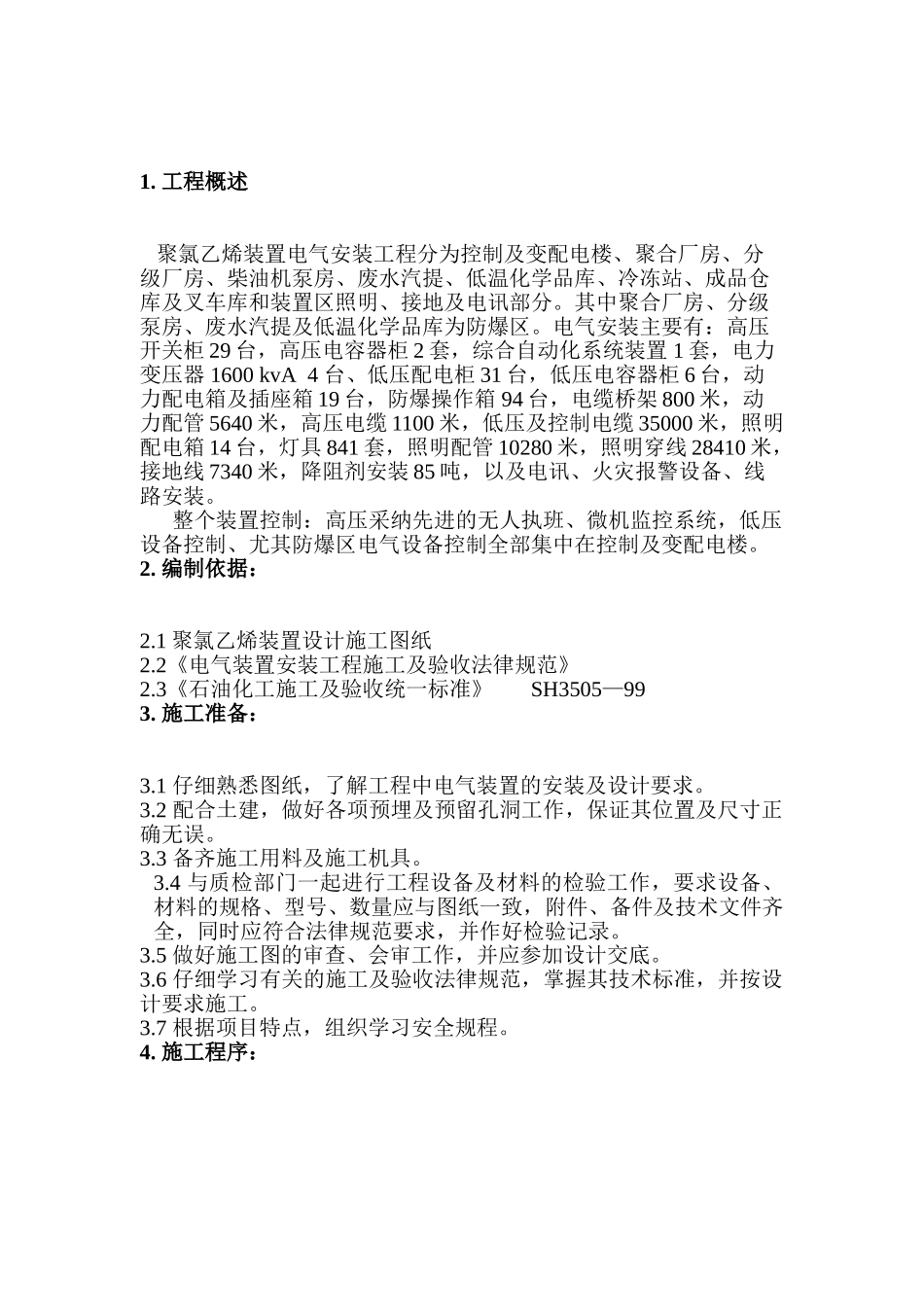

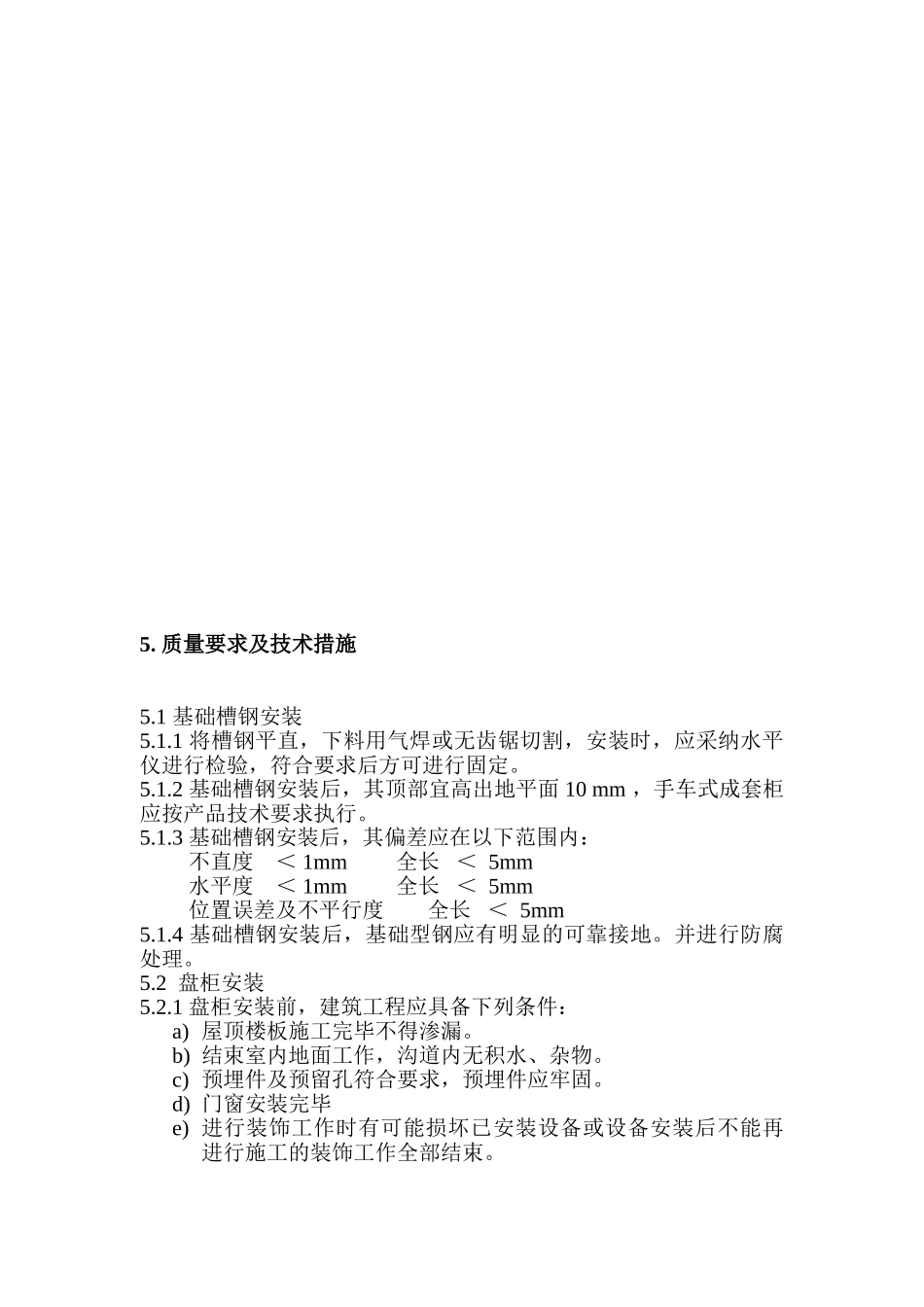

1. 工程概述 聚氯乙烯装置电气安装工程分为控制及变配电楼、聚合厂房、分级厂房、柴油机泵房、废水汽提、低温化学品库、冷冻站、成品仓库及叉车库和装置区照明、接地及电讯部分。其中聚合厂房、分级泵房、废水汽提及低温化学品库为防爆区。电气安装主要有：高压开关柜 29 台，高压电容器柜 2 套，综合自动化系统装置 1 套，电力变压器 1600 kvA 4 台、低压配电柜 31 台，低压电容器柜 6 台，动力配电箱及插座箱 19 台，防爆操作箱 94 台，电缆桥架 800 米，动力配管 5640 米，高压电缆 1100 米，低压及控制电缆 35000 米，照明配电箱 14 台，灯具 841 套，照明配管 10280 米，照明穿线 28410 米，接地线 7340 米，降阻剂安装 85 吨，以及电讯、火灾报警设备、线路安装。整个装置控制：高压采纳先进的无人执班、微机监控系统，低压设备控制、尤其防爆区电气设备控制全部集中在控制及变配电楼。2. 编制依据：2.1 聚氯乙烯装置设计施工图纸2.2《电气装置安装工程施工及验收法律规范》2.3《石油化工施工及验收统一标准》 SH3505—993. 施工准备：3.1 仔细熟悉图纸，了解工程中电气装置的安装及设计要求。3.2 配合土建，做好各项预埋及预留孔洞工作，保证其位置及尺寸正确无误。3.3 备齐施工用料及施工机具。3.4 与质检部门一起进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件及技术文件齐全，同时应符合法律规范要求，并作好检验记录。3.5 做好施工图的审查、会审工作，并应参加设计交底。3.6 仔细学习有关的施工及验收法律规范，掌握其技术标准，并按设计要求施工。3.7 根据项目特点，组织学习安全规程。4. 施工程序： 技术准备开工报告管线构件预制配合土建设备检验出库 配管基础验收电缆桥支架配电柜等设备安装二次接线动力一次线安装接地安装电缆敷设图纸会审技术交底照明安装模拟试验资料整理单机试车配合联动试车竣工交付售后服务施工组织作业指导书材料计划施工机具配备施工条件认可设计交底材料出库 5. 质量要求及技术措施5.1 基础槽钢安装5.1.1 将槽钢平直，下料用气焊或无齿锯切割，安装时，应采纳水平仪进行检验，符合要求后方可进行固定。5.1.2 基础槽钢安装后，其顶部宜高出地平面 10 mm ，手车式成套柜应按产品技术要求执行。5.1.3 基础槽钢安装后，其偏差应在以下范围内：不直度 ＜ 1mm 全长 ＜ 5mm 水平度 ＜ 1mm ...
