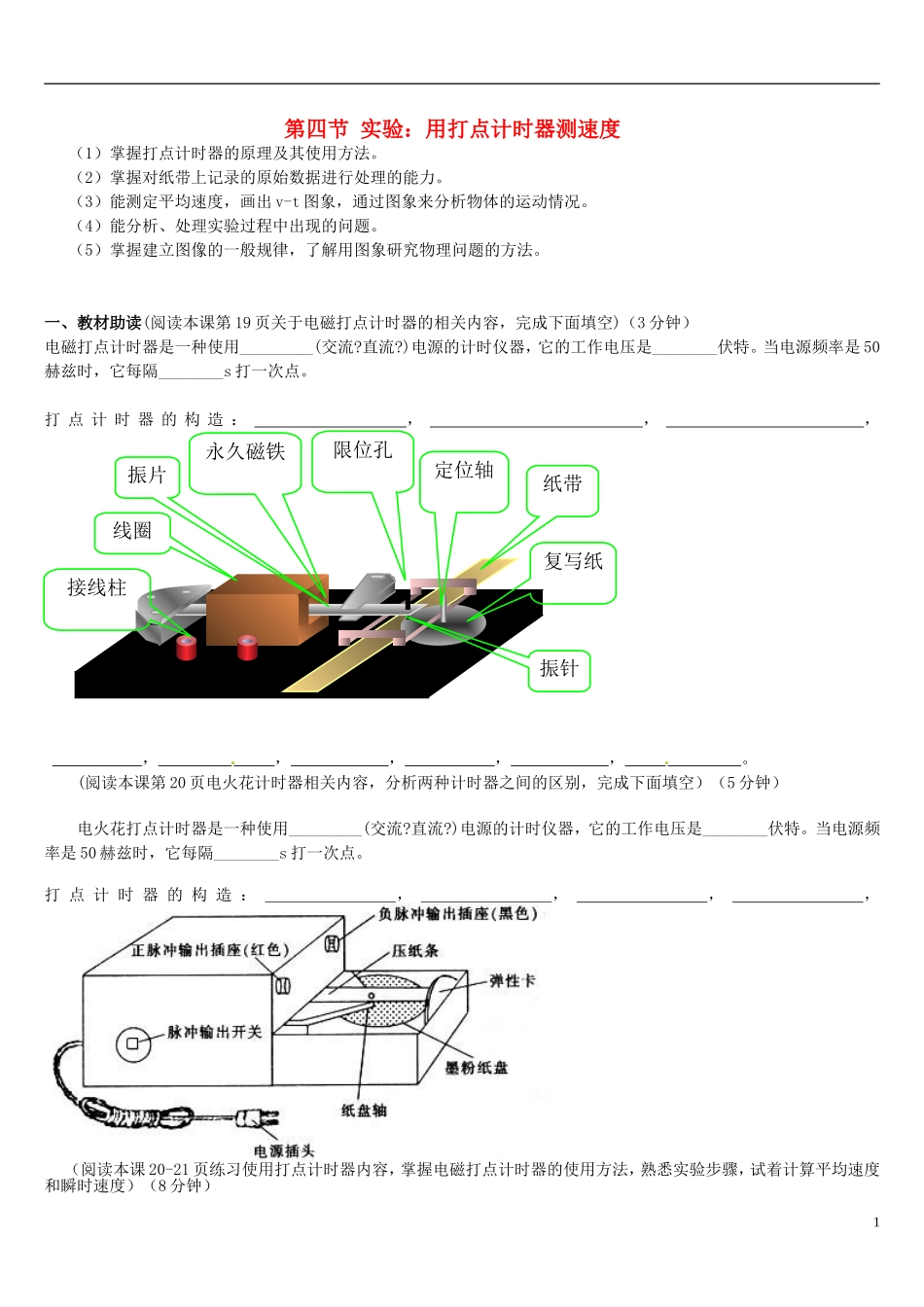

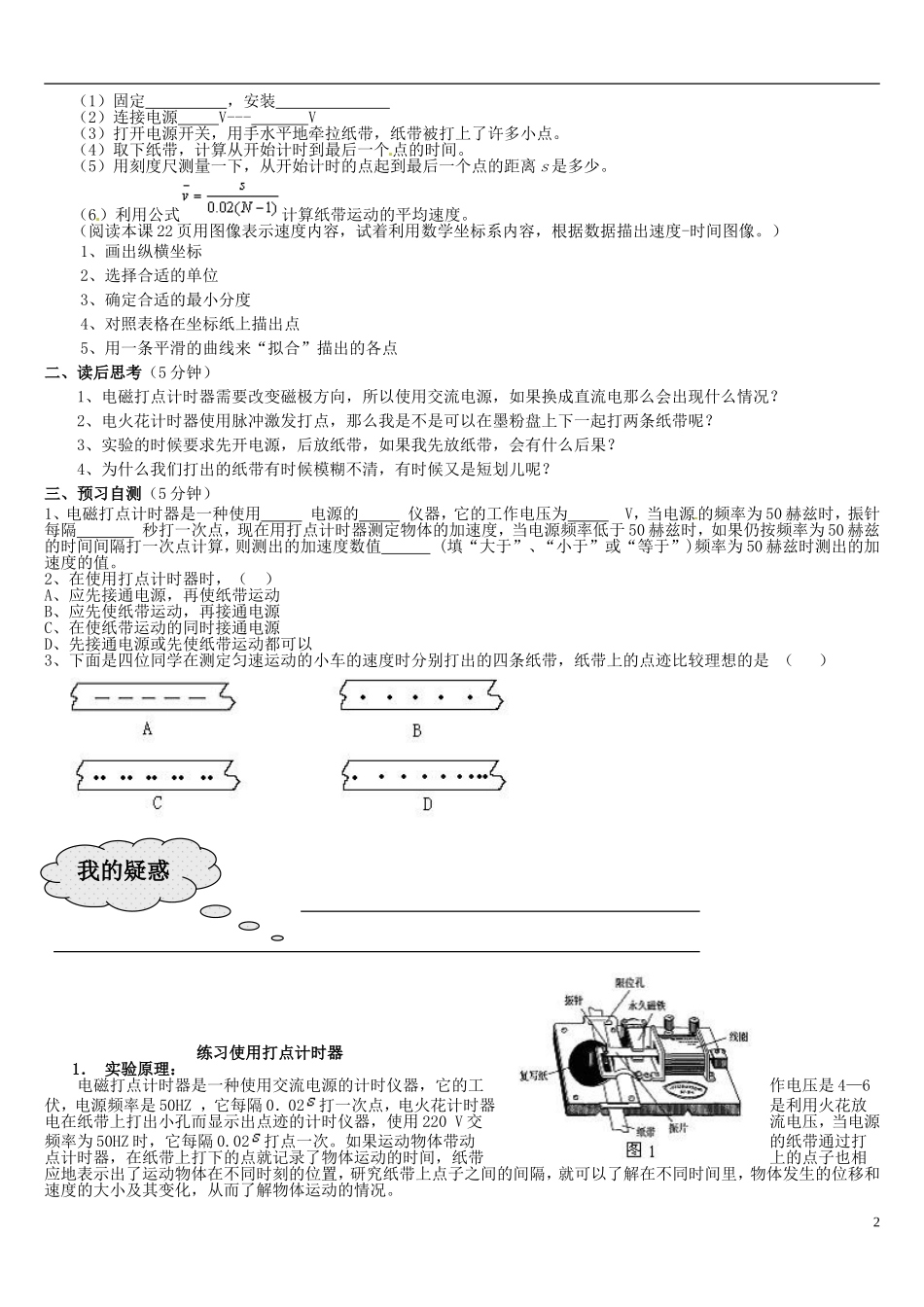

第四节 实验：用打点计时器测速度（1）掌握打点计时器的原理及其使用方法。（2）掌握对纸带上记录的原始数据进行处理的能力。（3）能测定平均速度，画出 v-t 图象，通过图象来分析物体的运动情况。（4）能分析、处理实验过程中出现的问题。（5）掌握建立图像的一般规律，了解用图象研究物理问题的方法。一、教材助读(阅读本课第 19 页关于电磁打点计时器的相关内容，完成下面填空)（3 分钟）电磁打点计时器是一种使用_________(交流?直流?)电源的计时仪器，它的工作电压是________伏特。当电源频率是 50赫兹时，它每隔________s 打一次点。打 点 计 时 器 的 构 造 ： ， ， ， ， ， ， ， ， 。 (阅读本课第 20 页电火花计时器相关内容，分析两种计时器之间的区别，完成下面填空）（5 分钟）电火花打点计时器是一种使用_________(交流?直流?)电源的计时仪器，它的工作电压是________伏特。当电源频率是 50 赫兹时，它每隔________s 打一次点。打 点 计 时 器 的 构 造 ： ， ， ， ， （阅读本课 20-21 页练习使用打点计时器内容，掌握电磁打点计时器的使用方法，熟悉实验步骤，试着计算平均速度和瞬时速度）（8 分钟）1振片振针接线柱线圈永久磁铁限位孔纸带定位轴复写纸（1）固定 ，安装 （2）连接电源 V--- V（3）打开电源开关，用手水平地牵拉纸带，纸带被打上了许多小点。（4）取下纸带，计算从开始计时到最后一个点的时间。（5）用刻度尺测量一下，从开始计时的点起到最后一个点的距离 s 是多少。（6）利用公式计算纸带运动的平均速度。（阅读本课 22 页用图像表示速度内容，试着利用数学坐标系内容，根据数据描出速度-时间图像。）1、画出纵横坐标2、选择合适的单位3、确定合适的最小分度4、对照表格在坐标纸上描出点5、用一条平滑的曲线来“拟合”描出的各点二、读后思考（5 分钟）1、电磁打点计时器需要改变磁极方向，所以使用交流电源，如果换成直流电那么会出现什么情况？2、电火花计时器使用脉冲激发打点，那么我是不是可以在墨粉盘上下一起打两条纸带呢？3、实验的时候要求先开电源，后放纸带，如果我先放纸带，会有什么后果？4、为什么我们打出的纸带有时候模糊不清，有时候又是短划儿呢？三、预习自测（5 分钟）1、电磁打点计时器是一种使用 电源的 仪器，它的工作电压为 V，当电源的频率为 50 赫兹时，振针每隔 秒打一次点，现在用打点计时器测定物体的加速度...
