重庆市江津第五中学2014高中物理 2.7 闭合电路欧姆定律导学案 新人教版选修3-1

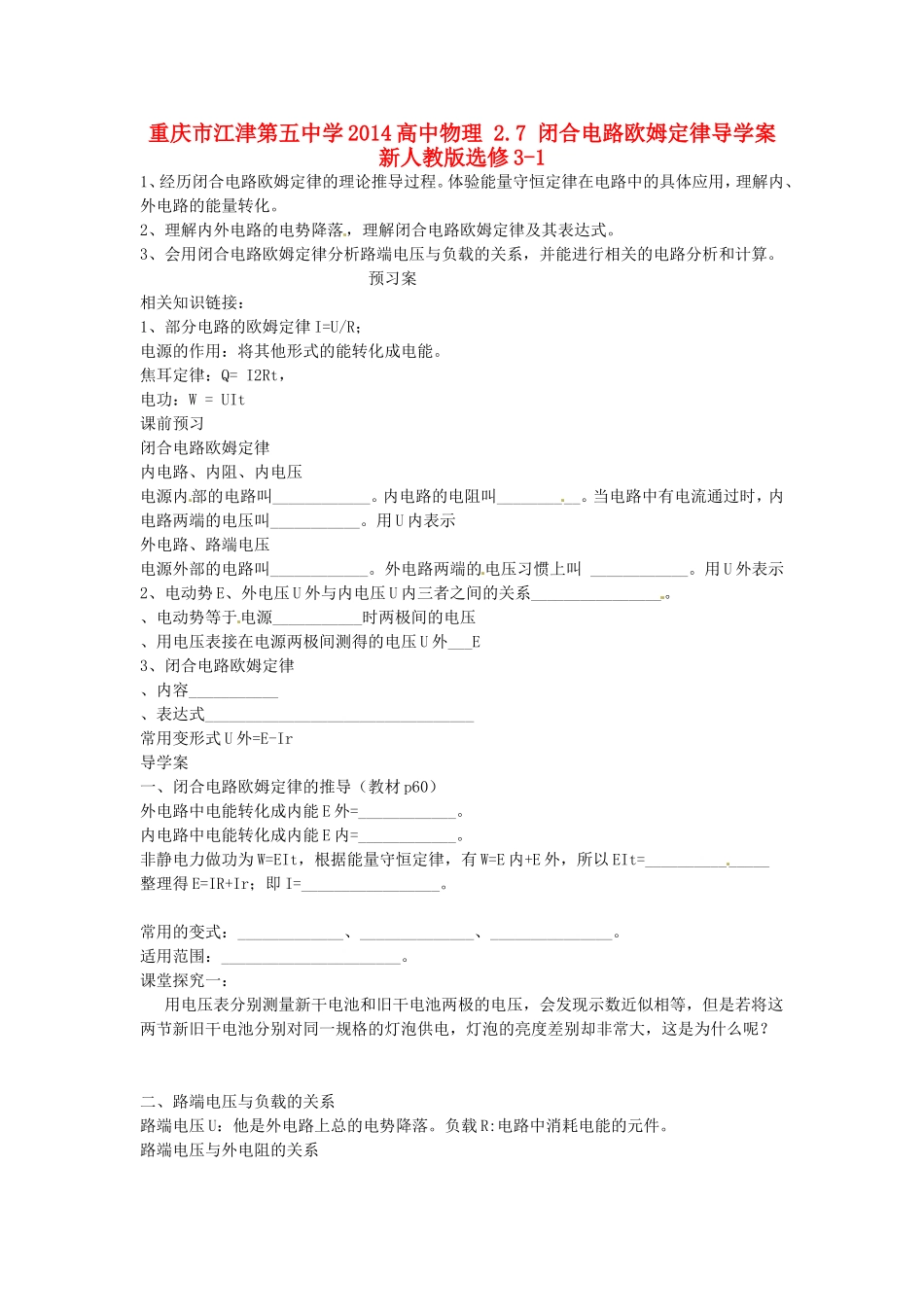

重庆市江津第五中学 2014 高中物理 2.7 闭合电路欧姆定律导学案 新人教版选修 3-11、经历闭合电路欧姆定律的理论推导过程。体验能量守恒定律在电路中的具体应用，理解内、外电路的能量转化。2、理解内外电路的电势降落，理解闭合电路欧姆定律及其表达式。3、会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行相关的电路分析和计算。 预习案相关知识链接：1、部分电路的欧姆定律 I=U/R；电源的作用：将其他形式的能转化成电能。焦耳定律：Q= I2Rt，电功：W = UIt 课前预习闭合电路欧姆定律内电路、内阻、内电压 电源内部的电路叫____________。内电路的电阻叫__________。当电路中有电流通过时，内电路两端的电压叫___________。用 U 内表示外电路、路端电压电源外部的电路叫____________。外电路两端的电压习惯上叫 ____________。用 U 外表示2、电动势 E、外电压 U 外与内电压 U 内三者之间的关系________________。、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压 U 外___E3、闭合电路欧姆定律、内容___________、表达式_________________________________常用变形式 U 外=E-Ir导学案一、闭合电路欧姆定律的推导（教材 p60）外电路中电能转化成内能 E 外=____________。内电路中电能转化成内能 E 内=____________。非静电力做功为 W=EIt，根据能量守恒定律，有 W=E 内+E 外，所以 EIt=_______________整理得 E=IR+Ir；即 I=_________________。常用的变式：_____________、______________、_______________。适用范围：______________________。课堂探究一： 用电压表分别测量新干电池和旧干电池两极的电压，会发现示数近似相等，但是若将这两节新旧干电池分别对同一规格的灯泡供电，灯泡的亮度差别却非常大，这是为什么呢？二、路端电压与负载的关系路端电压 U：他是外电路上总的电势降落。负载 R:电路中消耗电能的元件。路端电压与外电阻的关系根据 U=E-Ir、I=rRE可知：当 R_____时，U 增大，当 R_____时，U 减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____课堂探究二： 傍晚时每一天用电的高峰时段，万家灯火，但灯光较暗，而夜深人静的候，你若打开电灯，灯光又特别亮；又如在家用电器使用中，打开大功率的空调后，你会发现灯泡会变暗，而关掉空调后灯又马上亮起来，这是为什么呢？3、路端电压与电流的关系图像由...
