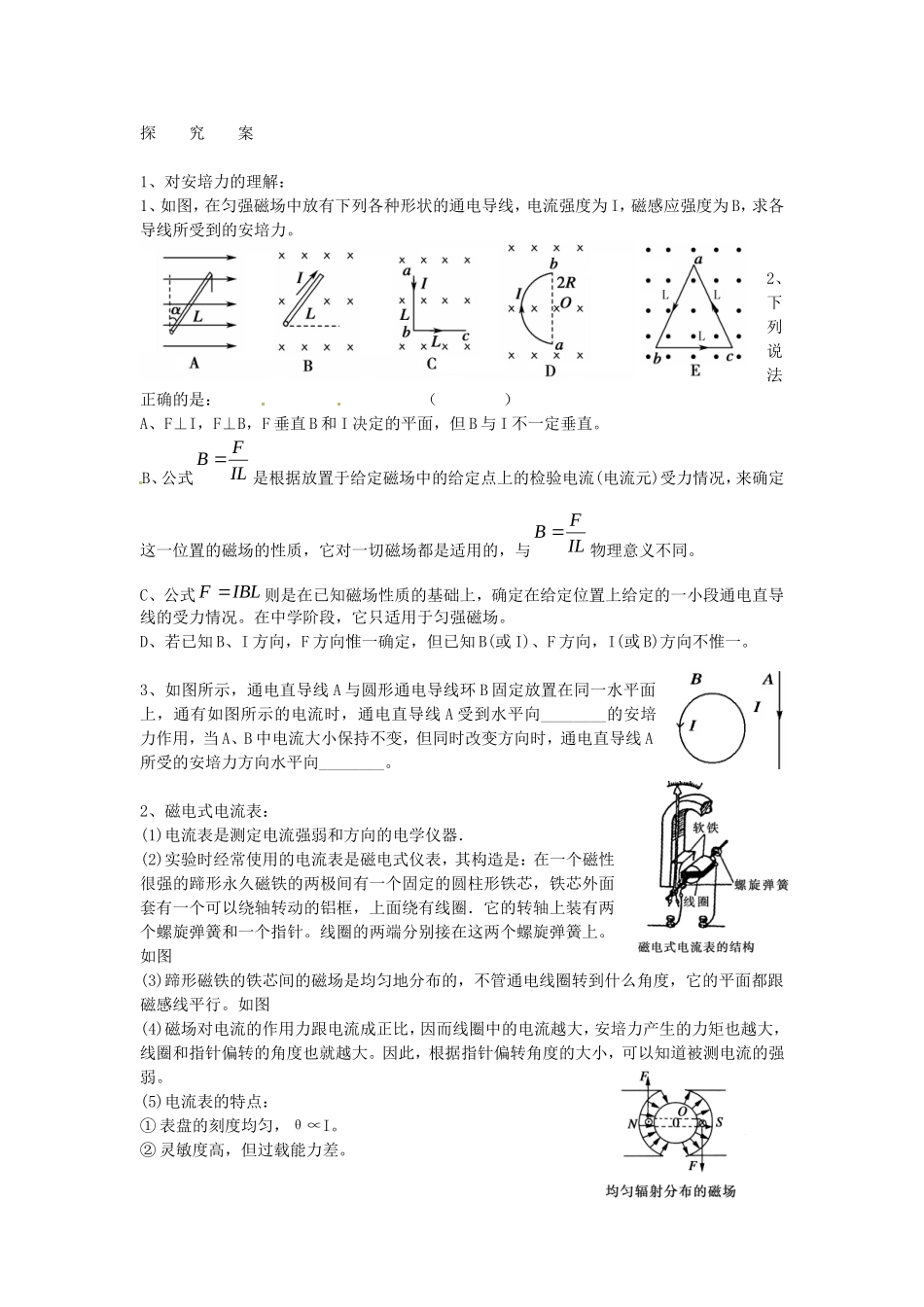

重庆市江津第五中学 2014 高中物理 3.4 通电导线在磁场中受到的力导学案 3 新人教版选修 3-12、知道左手定则的内容，会用左手定则熟练地判定安培力方向，并会用它解答有关问题。3、会用安培力公式 F=BIL 解答有关问题。4、了解磁电式电流表的工作原理。学习重点：安培力的方向确定和大小的计算。学习难点：左手定则的运用（尤其是当电流和磁场不垂直时，左手定则如何变通使用）。预 习 案1、磁场对 的作用力通常称为安培力。2、安培力的方向既跟________方向垂直，又跟__________方向垂直，也就是说，安培力的方向总是垂直于_______________________所在的平面。3、如何判断安培力的方向呢？人们通过大量的实验研究，总结出通电导线受安培力方向和电流方向、磁场方向存在着一个规律一一___________________。左手定则：伸开_____手，使大拇指跟其余四个手指_________，并且跟手掌在__________内，把手放人______场中，让磁感线_________穿入手心，并使伸开的四指指向__________方向，那么，________所指的方向，就是________________________的方向。4、安培力的大小（1）通电导线（电流为 I、导线长为 L）和磁场（B）方向垂直时，通电导线所受的安培力的大小：______________，此时电流受的安培力___________。（2）通电导线（电流为 I、导线长为 L）和磁场（B）方向平行时，通电导线所受的安培力的大小：_____________。（3）当磁感应强度 B 的方向与导线成 θ 角时，有F 。可以认为 B 是与 L 的垂直分量或 L 是与 B 的垂直分量。5、通过实验可得出，平行通电直导线之间有相互作用力，同向电流 ，异向电流 。6、磁电式电流表的组成：永久磁铁、铁芯、线圈、螺旋弹簧、指针、刻度盘（最基本的是_________和____________）。磁电式仪表的优点是 ，可以测出很弱的电流；缺点是 ，允许通过的电流很弱(几十微安到几毫安)． 7、电流表的工作原理是____________________________________。通过预习完成下列各题1、判断安培定则与左手定则的区别？2、利用左手定则判断下列通电导体在磁场中是否所安培力，受安培力则判断安培力的方向。探 究 案1、对安培力的理解：1、如图，在匀强磁场中放有下列各种形状的通电导线，电流强度为 I，磁感应强度为 B，求各导线所受到的安培力。2、下列说法正确的是： （ ）A、F⊥I，F⊥B，F 垂直 B 和 I 决定的平面，但 B 与 I 不一定垂直。B、公式ILFB 是根据放置于...
