西威变频器参数设置表

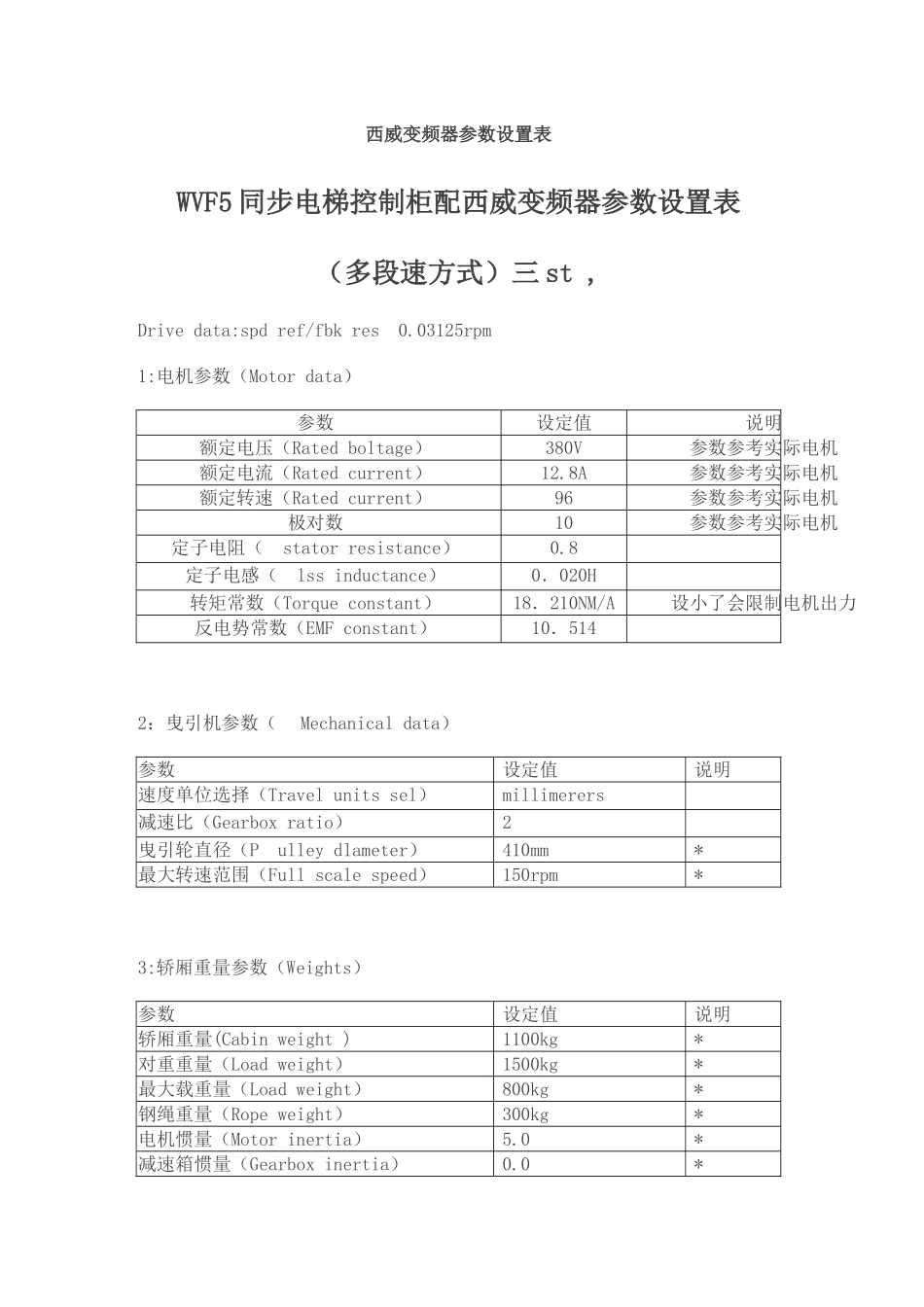

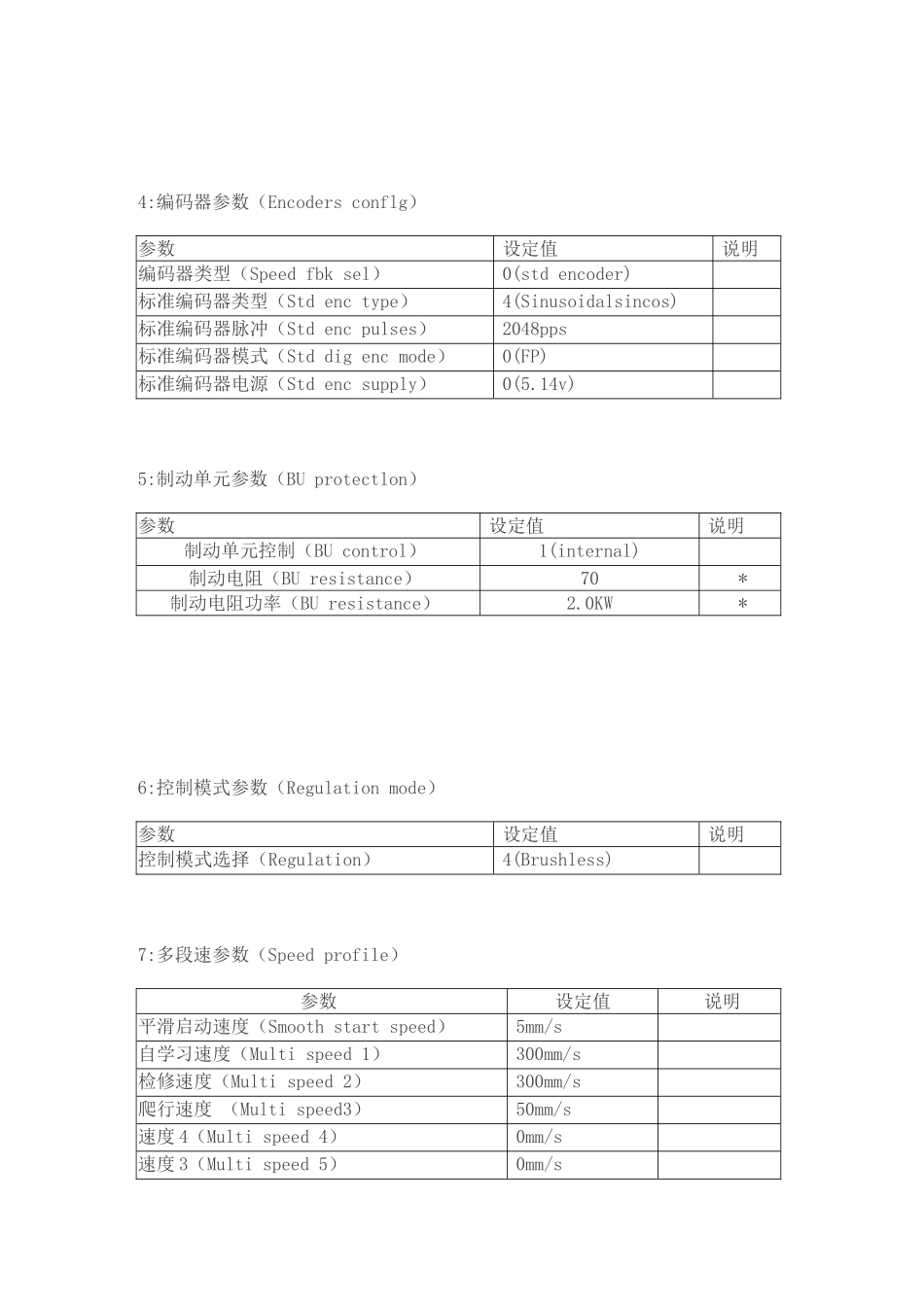

西威变频器参数设置表WVF5 同步电梯控制柜配西威变频器参数设置表（多段速方式）三 st ,Drive data:spd ref/fbk res 0.03125rpm1:电机参数（Motor data）参数设定值说明额定电压（Rated boltage）380V参数参考实际电机额定电流（Rated current）12.8A参数参考实际电机额定转速（Rated current）96参数参考实际电机极对数10参数参考实际电机定子电阻（ stator resistance）0.8定子电感（ lss inductance）0．020H转矩常数（Torque constant）18．210NM/A设小了会限制电机出力反电势常数（EMF constant）10．5142：曳引机参数（Mechanical data）参数设定值说明速度单位选择（Travel units sel）millimerers减速比（Gearbox ratio）2曳引轮直径（P ulley dlameter）410mm*最大转速范围（Full scale speed）150rpm*3:轿厢重量参数（Weights）参数设定值说明轿厢重量(Cabin weight )1100kg*对重重量（Load weight）1500kg*最大载重量（Load weight）800kg*钢绳重量（Rope weight）300kg*电机惯量（Motor inertia）5.0*减速箱惯量（Gearbox inertia）0.0*4:编码器参数（Encoders conflg）参数设定值说明编码器类型（Speed fbk sel）0(std encoder)标准编码器类型（Std enc type）4(Sinusoidalsincos)标准编码器脉冲（Std enc pulses）2048pps标准编码器模式（Std dig enc mode）0(FP)标准编码器电源（Std enc supply）0(5.14v)5:制动单元参数（BU protectlon）参数设定值说明制动单元控制（BU control） 1(internal)制动电阻（BU resistance）70*制动电阻功率（BU resistance）2.0KW*6:控制模式参数（Regulation mode）参数设定值说明控制模式选择（Regulation）4(Brushless)7:多段速参数（Speed profile）参数设定值说明平滑启动速度（Smooth start speed）5mm/s自学习速度（Multi speed 1）300mm/s检修速度（Multi speed 2）300mm/s爬行速度 （Multi speed3）50mm/s速度 4（Multi speed 4）0mm/s速度 3（Multi speed 5）0mm/s速度 2（Multi speed 6）800mm/s额定速度（Multi speed 7）1000mm/s8:斜坡曲线参数（Ramp profile）参数设定值说明初始急加速（MR0 acc ini jerk）300mm/s3加速度（MR0 acceleration）600mm/s2末端急加速（MR0 acc end jerk）500mm/s3初始急减速（MR0 dec ini jerk）500mm/s3减速度（MR0 deceletation）600mm/s2末端急减速（MR0 dec en...
