陕西省山阳县色河中学2014高考物理专题复习 第4课时 实验一 探究弹力和弹簧伸长的关系教案VIP专享

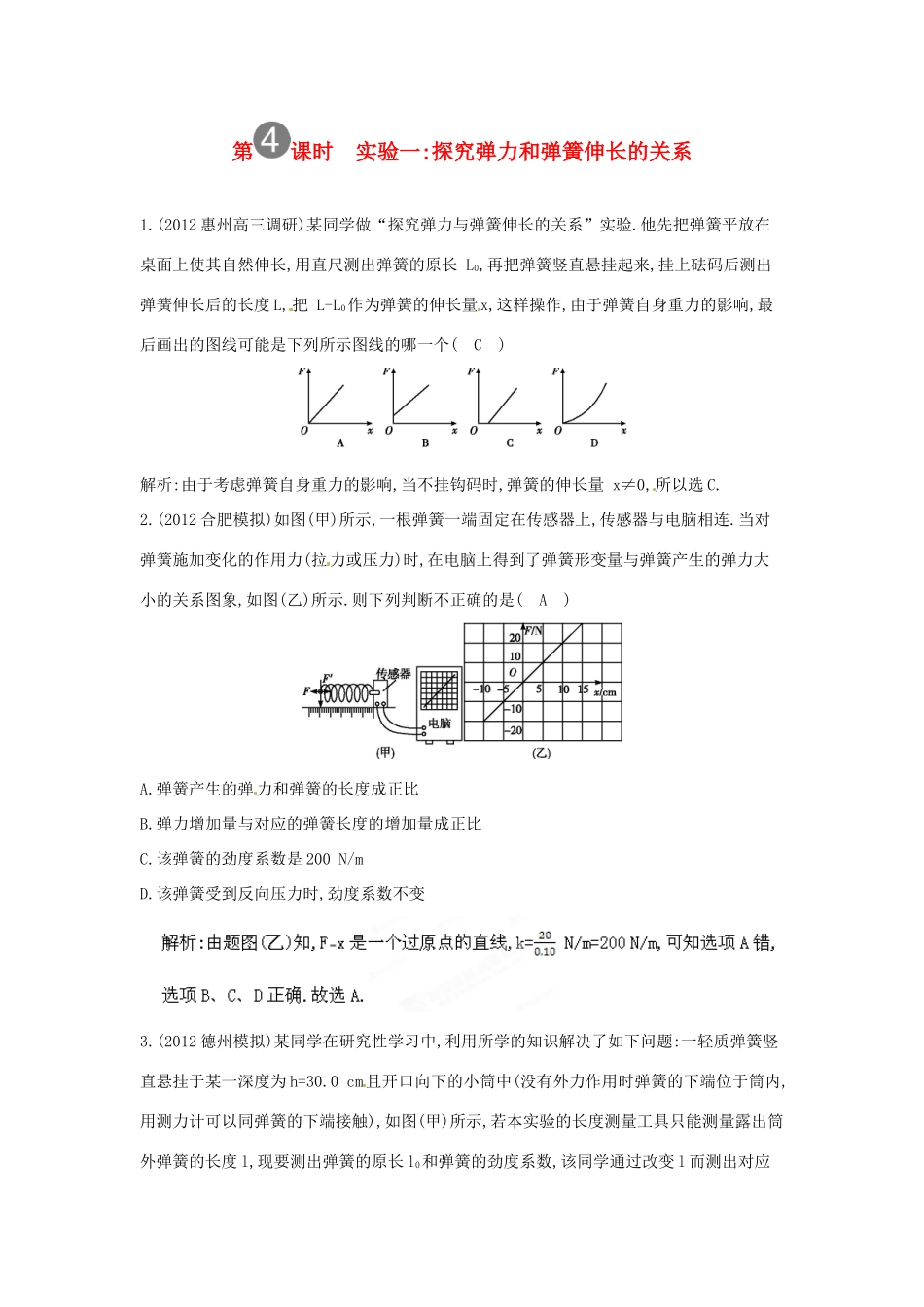

第课时 实验一:探究弹力和弹簧伸长的关系 1.(2012 惠州高三调研)某同学做“探究弹力与弹簧伸长的关系”实验.他先把弹簧平放在桌面上使其自然伸长,用直尺测出弹簧的原长 L0,再把弹簧竖直悬挂起来,挂上砝码后测出弹簧伸长后的长度 L,把 L-L0作为弹簧的伸长量x,这样操作,由于弹簧自身重力的影响,最后画出的图线可能是下列所示图线的哪一个( C )解析:由于考虑弹簧自身重力的影响,当不挂钩码时,弹簧的伸长量 x≠0,所以选 C.2.(2012 合肥模拟)如图(甲)所示,一根弹簧一端固定在传感器上,传感器与电脑相连.当对弹簧施加变化的作用力(拉力或压力)时,在电脑上得到了弹簧形变量与弹簧产生的弹力大小的关系图象,如图(乙)所示.则下列判断不正确的是( A )A.弹簧产生的弹力和弹簧的长度成正比B.弹力增加量与对应的弹簧长度的增加量成正比C.该弹簧的劲度系数是 200 N/mD.该弹簧受到反向压力时,劲度系数不变3.(2012 德州模拟)某同学在研究性学习中,利用所学的知识解决了如下问题:一轻质弹簧竖直悬挂于某一深度为 h=30.0 cm且开口向下的小筒中(没有外力作用时弹簧的下端位于筒内,用测力计可以同弹簧的下端接触),如图(甲)所示,若本实验的长度测量工具只能测量露出筒外弹簧的长度 l,现要测出弹簧的原长 l0和弹簧的劲度系数,该同学通过改变 l 而测出对应的弹力 F,作出 F l 图象如图(乙)所示,则弹簧的劲度系数为 k= N/m,弹簧的原长 l0= cm. 解析:根据胡克定律 F 与 l 的关系式为:F=k(l+h-l0)=kl+k(h-l0),从图象中得到直线的斜率为2 N/cm,截距为 20 N,故弹簧的劲度系数为 k=2 N/cm=200 N/m,由 k(h-l0)=20 N,可得l0=20 cm.答案:200 20 4.为了测量某一弹簧的劲度系数,将该弹簧竖直悬挂起来,在自由端挂上不同质量的砝码.实验测出了砝码质量 m 与弹簧长度 l 的相应数据,其对应点已在图上标出.(g=9.8 m/s2)(1)作出 m l 的关系图线;(2)弹簧的劲度系数为 N/m. 解析: (1)根据所描的点画直线即可.(2)在直线上取相距较远的两点,横轴之差 Δl 为弹簧长度的变化量,纵轴之差 Δm 为砝码质量的变化量,根据 k= =0 .245 N/m.答案:(1)如图所示(2)0.245(0.248~0.262 均正确)5.(2012 滁州模拟)为了探索弹力和弹簧伸长的关系,某同学选了甲、乙两根规格不同的弹簧进行测试,根据测得的数据绘出如图所示图象.(1)从图象上看,该同学没能完全按照实验要求做,从而使图象上端成为曲线,图象上端成为曲线是因为 . (2)这两根弹簧的...
