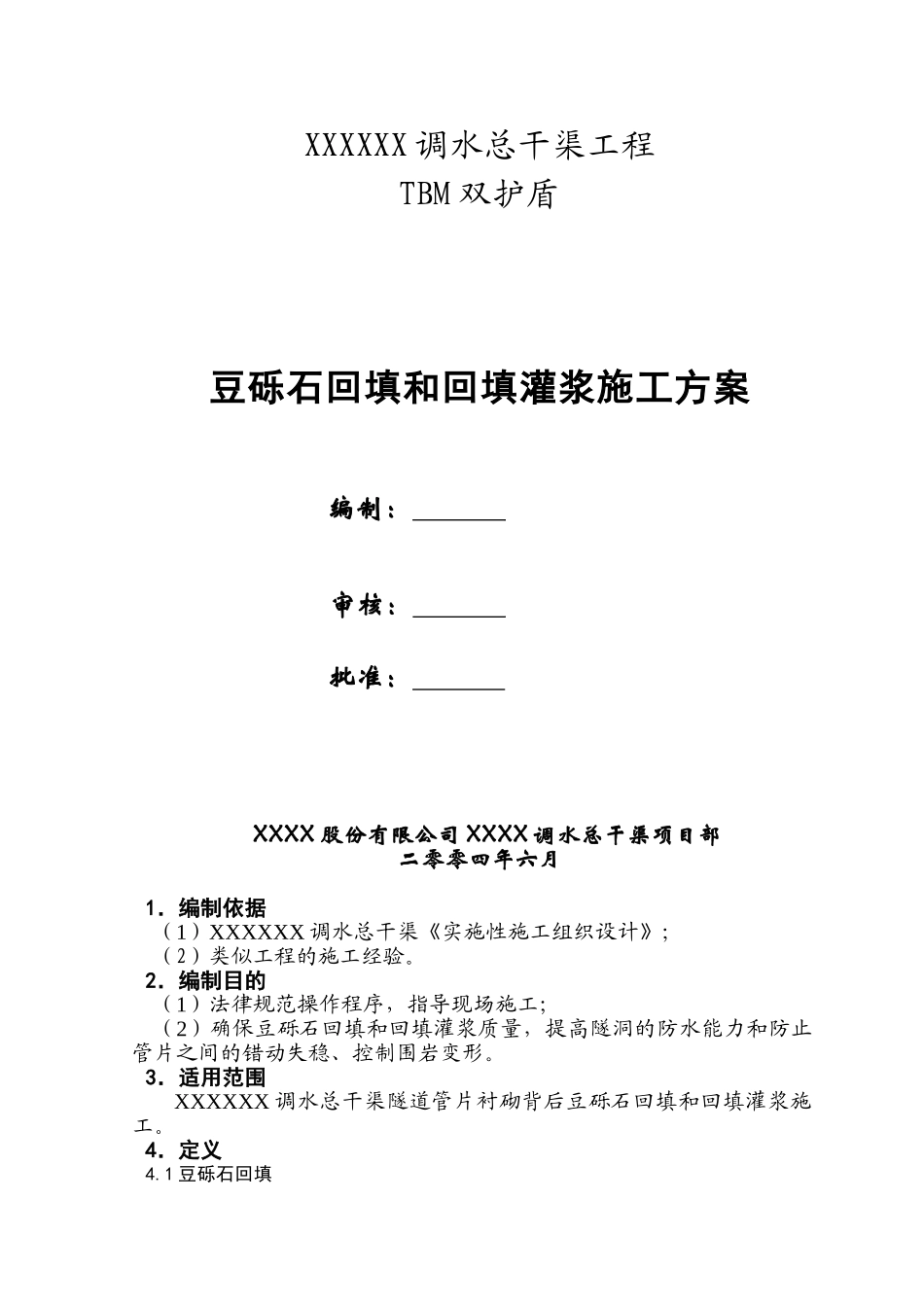

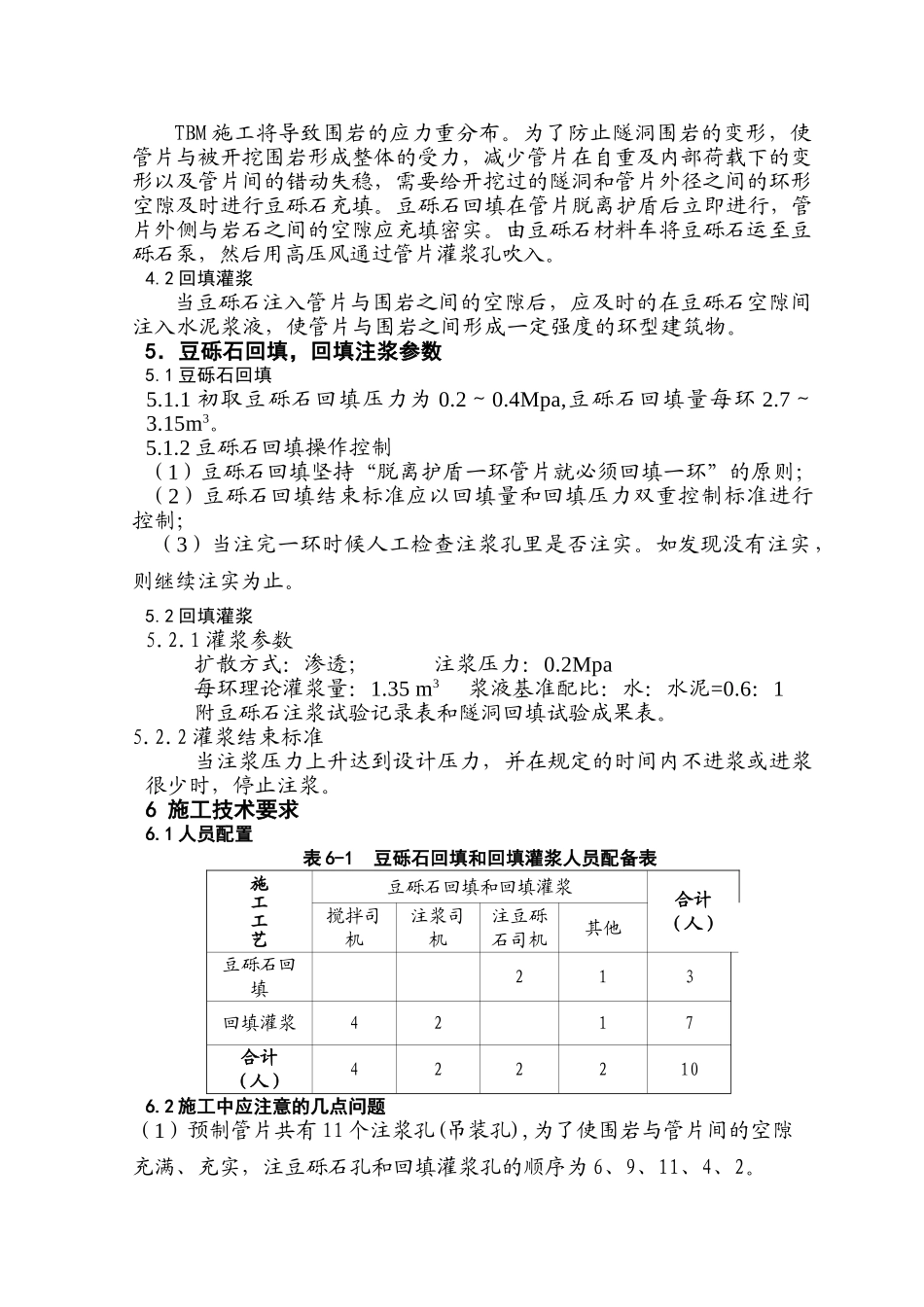

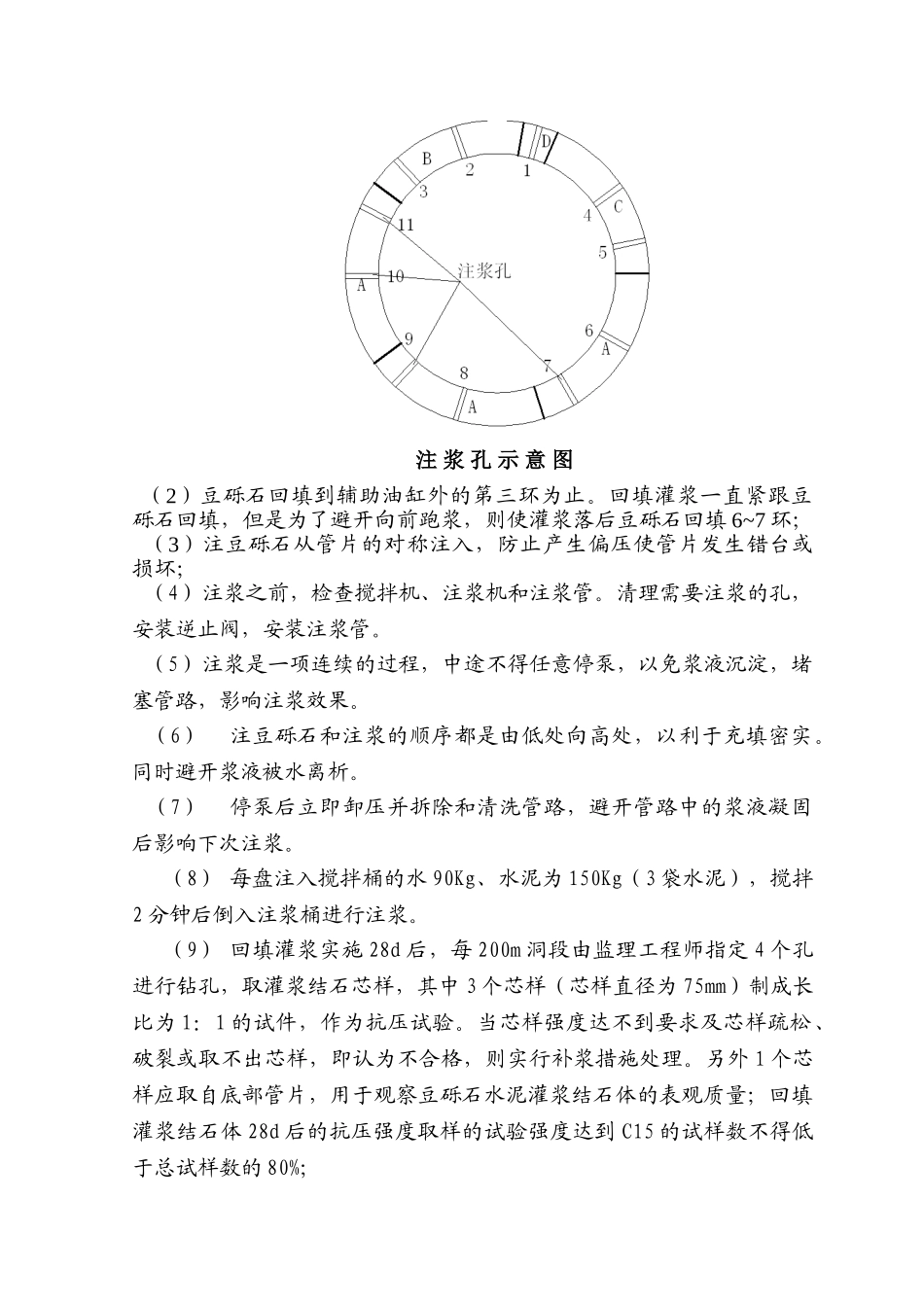

XXXXXX 调水总干渠工程TBM 双护盾豆砾石回填和回填灌浆施工方案编制： 审核： 批准： XXXX 股份有限公司 XXXX 调水总干渠项目部二零零四年六月1．编制依据（1）XXXXXX 调水总干渠《实施性施工组织设计》；（2）类似工程的施工经验。2．编制目的（1）法律规范操作程序，指导现场施工；（2）确保豆砾石回填和回填灌浆质量，提高隧洞的防水能力和防止管片之间的错动失稳、控制围岩变形。3．适用范围XXXXXX 调水总干渠隧道管片衬砌背后豆砾石回填和回填灌浆施工。4．定义4.1 豆砾石回填TBM 施工将导致围岩的应力重分布。为了防止隧洞围岩的变形，使管片与被开挖围岩形成整体的受力，减少管片在自重及内部荷载下的变形以及管片间的错动失稳，需要给开挖过的隧洞和管片外径之间的环形空隙及时进行豆砾石充填。豆砾石回填在管片脱离护盾后立即进行，管片外侧与岩石之间的空隙应充填密实。由豆砾石材料车将豆砾石运至豆砾石泵，然后用高压风通过管片灌浆孔吹入。4.2 回填灌浆当豆砾石注入管片与围岩之间的空隙后，应及时的在豆砾石空隙间注入水泥浆液，使管片与围岩之间形成一定强度的环型建筑物。5．豆砾石回填，回填注浆参数5.1 豆砾石回填5.1.1 初取豆砾石回填压力为 0.2～0.4Mpa,豆砾石回填量每环 2.7～3.15m3。5.1.2 豆砾石回填操作控制（1）豆砾石回填坚持“脱离护盾一环管片就必须回填一环”的原则；（2）豆砾石回填结束标准应以回填量和回填压力双重控制标准进行控制；（3）当注完一环时候人工检查注浆孔里是否注实。如发现没有注实，则继续注实为止。5.2 回填灌浆5.2.1 灌浆参数扩散方式：渗透； 注浆压力：0.2Mpa每环理论灌浆量：1.35 m3 浆液基准配比：水：水泥=0.6：1附豆砾石注浆试验记录表和隧洞回填试验成果表。5.2.2 灌浆结束标准当注浆压力上升达到设计压力，并在规定的时间内不进浆或进浆很少时，停止注浆。6 施工技术要求6.1 人员配置表 6-1 豆砾石回填和回填灌浆人员配备表施工工艺豆砾石回填和回填灌浆合计（人）搅拌司机注浆司机注豆砾石司机其他豆砾石回填213回填灌浆4217合计（人）4222106.2 施工中应注意的几点问题（1）预制管片共有 11 个注浆孔(吊装孔),为了使围岩与管片间的空隙充满、充实，注豆砾石孔和回填灌浆孔的顺序为 6、9、11、4、2。注 浆 孔 示 意 图（2）豆砾石回填到辅助油缸外的第三环为止。回填灌浆一直紧跟豆砾石回填，但是为了避开向前跑浆，则使灌浆落后豆砾石回填 6~7...
