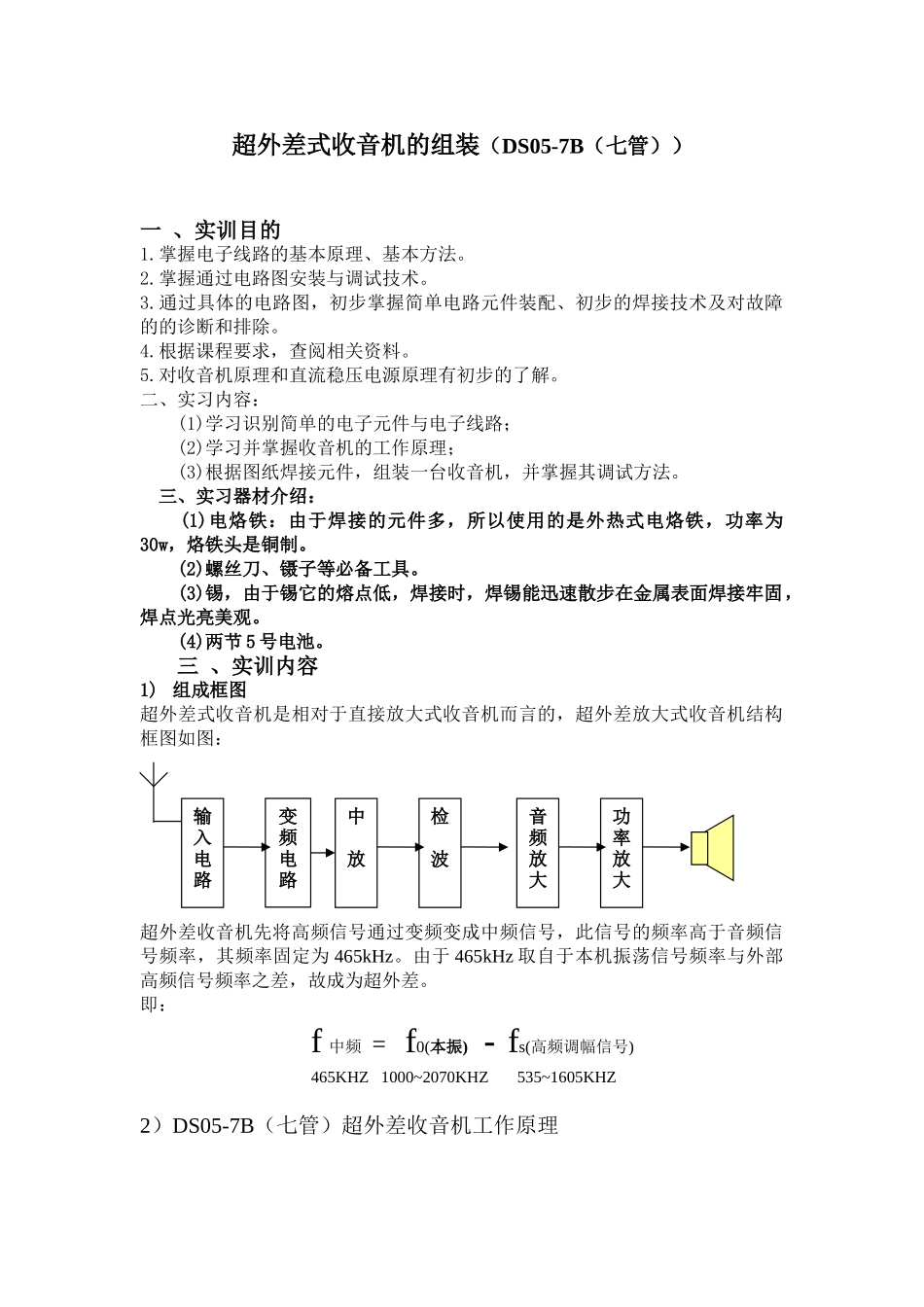

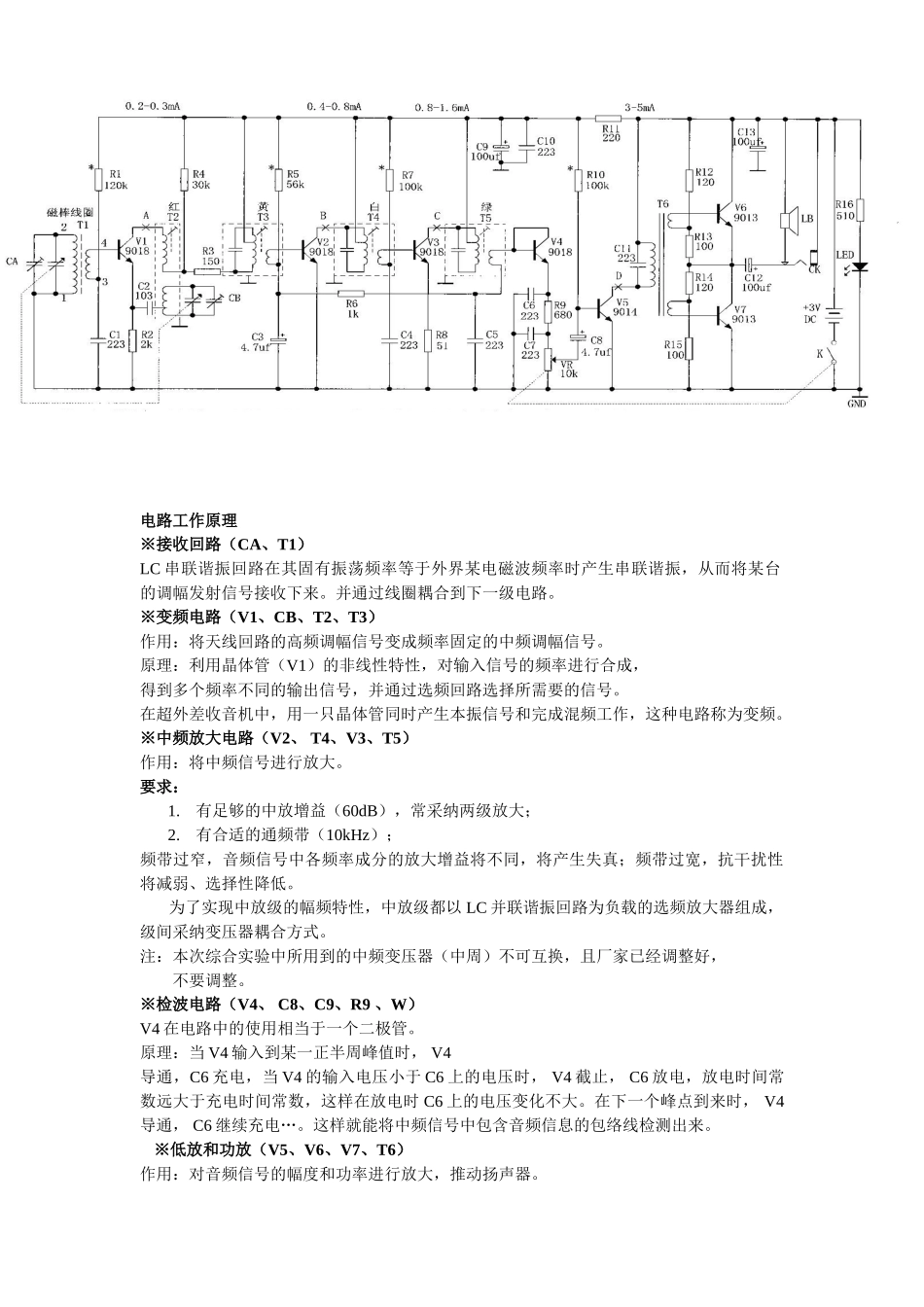

超外差式收音机的组装(DS05-7B(七管))一 、实训目的1.掌握电子线路的基本原理、基本方法。2.掌握通过电路图安装与调试技术。3.通过具体的电路图,初步掌握简单电路元件装配、初步的焊接技术及对故障的的诊断和排除。4.根据课程要求,查阅相关资料。5.对收音机原理和直流稳压电源原理有初步的了解。二、实习内容: (1)学习识别简单的电子元件与电子线路; (2)学习并掌握收音机的工作原理; (3)根据图纸焊接元件,组装一台收音机,并掌握其调试方法。 三、实习器材介绍: (1)电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30w,烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。(4)两节 5 号电池。三 、实训内容1) 组成框图超外差式收音机是相对于直接放大式收音机而言的,超外差放大式收音机结构框图如图:超外差收音机先将高频信号通过变频变成中频信号,此信号的频率高于音频信号频率,其频率固定为 465kHz。由于 465kHz 取自于本机振荡信号频率与外部高频信号频率之差,故成为超外差。即:f 中频 = f0(本振) - fs(高频调幅信号)465KHZ 1000~2070KHZ 535~1605KHZ2)DS05-7B(七管)超外差收音机工作原理变频电路输入电路中放检波音频放大功率放大电路工作原理※接收回路(CA、T1)LC 串联谐振回路在其固有振荡频率等于外界某电磁波频率时产生串联谐振,从而将某台的调幅发射信号接收下来。并通过线圈耦合到下一级电路。※变频电路(V1、CB、T2、T3)作用:将天线回路的高频调幅信号变成频率固定的中频调幅信号。原理:利用晶体管(V1)的非线性特性,对输入信号的频率进行合成,得到多个频率不同的输出信号,并通过选频回路选择所需要的信号。在超外差收音机中,用一只晶体管同时产生本振信号和完成混频工作,这种电路称为变频。※中频放大电路(V2、 T4、V3、T5) 作用:将中频信号进行放大。要求:1.有足够的中放增益(60dB),常采纳两级放大;2.有合适的通频带(10kHz);频带过窄,音频信号中各频率成分的放大增益将不同,将产生失真;频带过宽,抗干扰性将减弱、选择性降低。 为了实现中放级的幅频特性,中放级都以 LC 并联谐振回路为负载的选频放大器组成,级间采纳变压器耦合方式。注:本次综合实验中所用到的中频变压器(中周)不可互换,且厂家已经调整好, 不要调整。※检波电路(V4、 C8、C9、R9 、...
