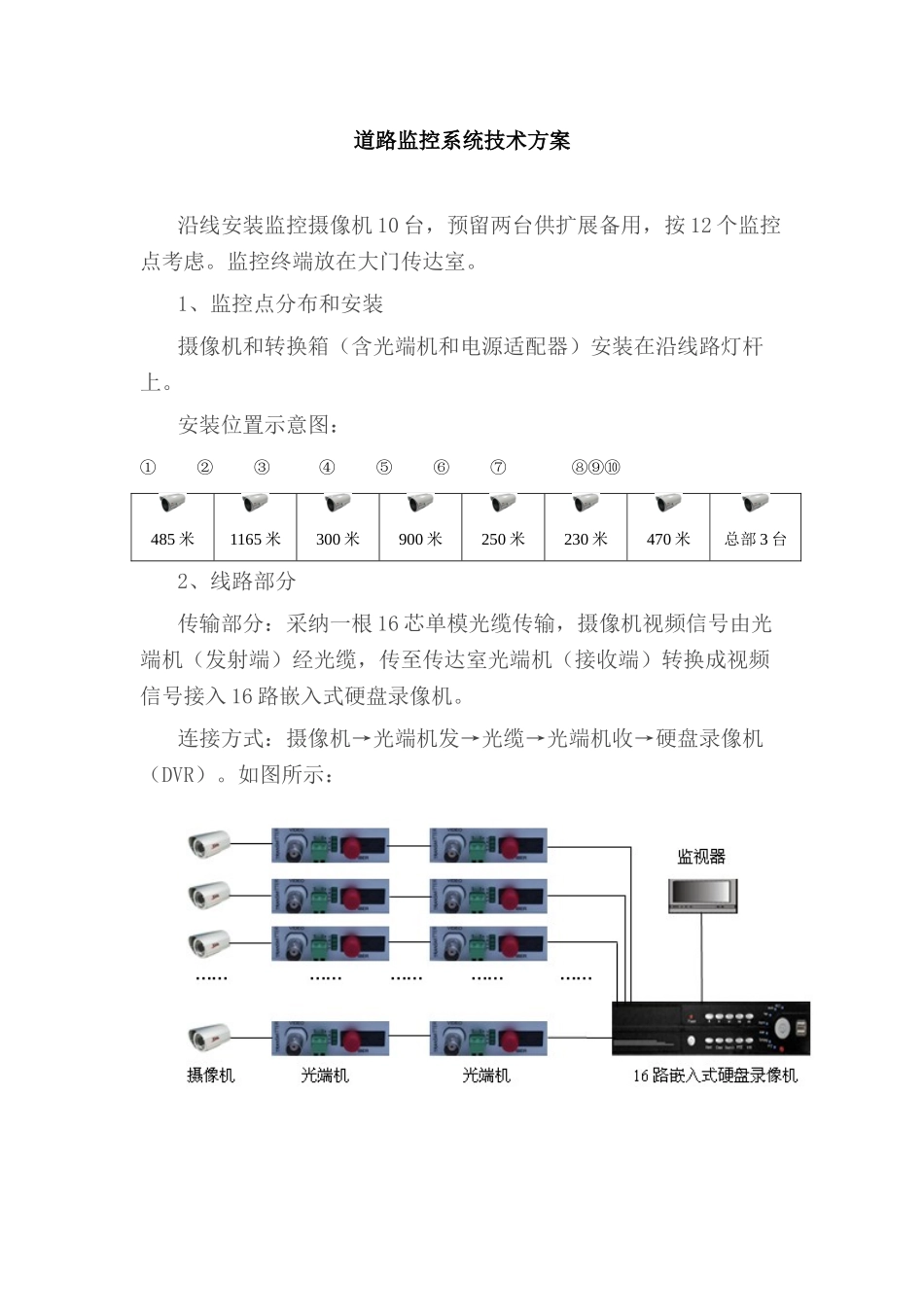

道路监控系统技术方案

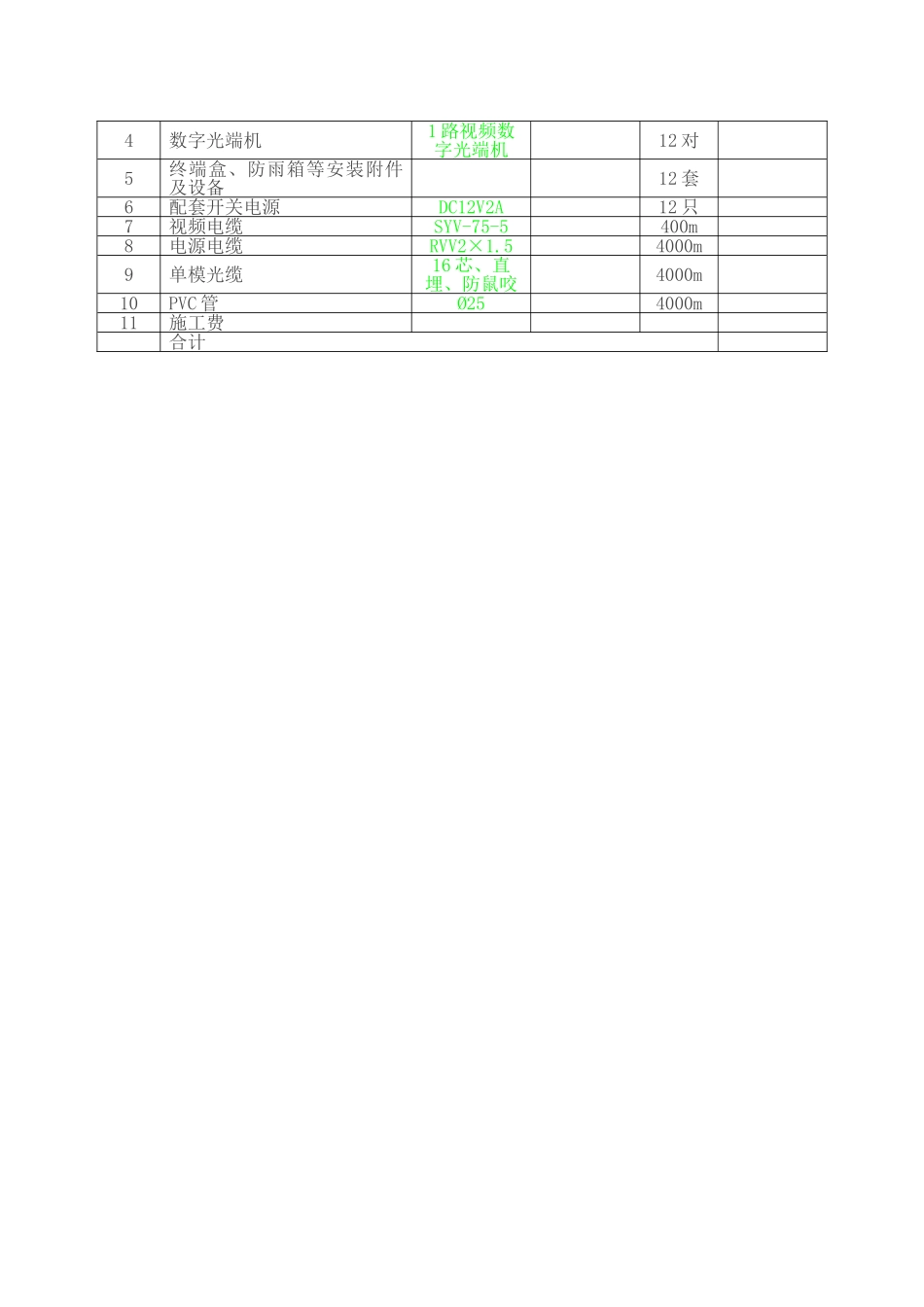

道路监控系统技术方案沿线安装监控摄像机 10 台，预留两台供扩展备用，按 12 个监控点考虑。监控终端放在大门传达室。1、监控点分布和安装摄像机和转换箱（含光端机和电源适配器）安装在沿线路灯杆上。安装位置示意图：① ② ③ ④ ⑤ ⑥ ⑦ ⑧⑨⑩485 米1165 米300 米900 米250 米230 米470 米总部 3 台2、线路部分传输部分：采纳一根 16 芯单模光缆传输，摄像机视频信号由光端机（发射端）经光缆，传至传达室光端机（接收端）转换成视频信号接入 16 路嵌入式硬盘录像机。连接方式：摄像机→光端机发→光缆→光端机收→硬盘录像机（DVR）。如图所示：电源部分：AC220V 电源从门卫室配电箱引接，沿线敷设电源线 1根，引至监控点转换箱，经开关电源转换为 DC12V 电源，给摄像机和光端机供电。敷设方式：电源线和光缆均从 Ø25 PVC 管穿过，采纳地埋方式，与道路照明线路同时施工。3、监控终端部分17 寸液晶监视器 1 台、嵌入式硬盘录像机（16/2）1 台、光端机12 台。4、主要设备配置摄像机选用 100 米红外阵列式防雨型摄像机。嵌入式硬盘录像机：采纳 775 接口 CPU（Intel Pentium E5400 ，DVRG41 专用主板，1G DDR 内存，独立显卡 256M，希捷专用 DVR 500G 硬盘），H.264 视频压缩标准， 16KHz 采样，输出码率16kbps，实时完成视频压缩，不丢帧预览分辨率和编码分辨率4CIF，支持运动检测，支持 OSD、LOGO 和区域屏蔽。17 寸液晶监视器：显示尺寸 340(W)×273(H)，显示比例 4:3，复合视频输入，物理分辨率 1280×1024，对比度 1000:1，视角170°/170°，响应时间 8ms，最大功率损耗 ≦35W，待机功率损耗 <3W。数字光端机：1 路正向视频；信号制式：PAL/NTSC/SECAM；物理接口 FC/PC、ST/PC；传输波长 850/1310/1550nm；传输距离：多模0-2km，单模 0-25km；发射光功率优于-6dB；接收灵敏度优于-18dB；光纤种类：单模/多模光纤。序号名称型号/规格单价数量合价1100m 红外阵列式防雨型（含摄像机安装附件）12 套0216 路嵌入式硬盘录像机及软件16/21 台3液晶监视器17 寸1 套4数字光端机1 路视频数字光端机12 对5终端盒、防雨箱等安装附件及设备12 套6配套开关电源DC12V2A 12 只7视频电缆SYV-75-5400m8电源电缆RVV2×1.54000m9单模光缆16 芯、直埋、防鼠咬4000m10PVC 管Ø254000m11施工费合计
