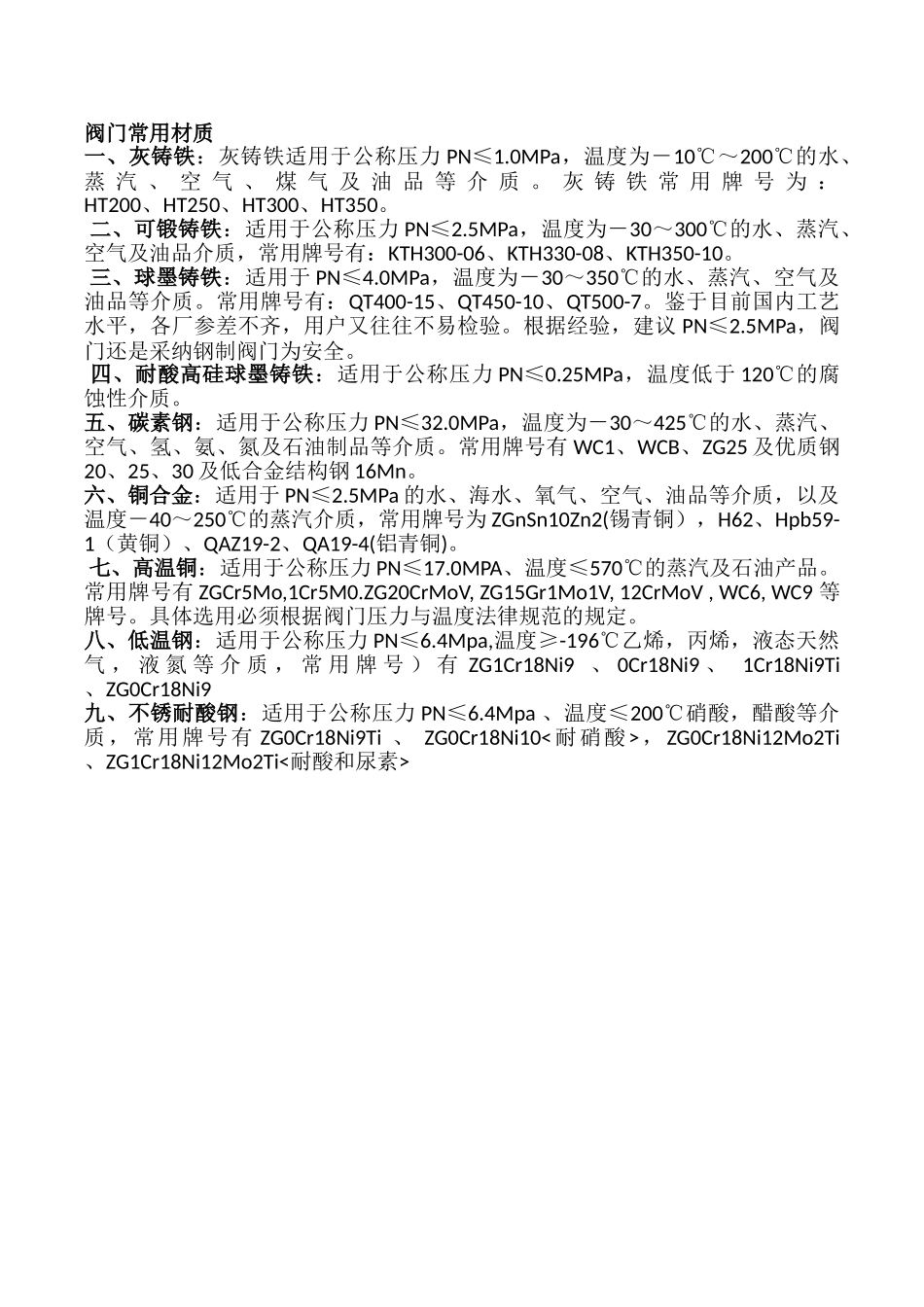

阀门常用材质一、灰铸铁：灰铸铁适用于公称压力 PN≤1
0MPa，温度为－10℃～200℃的水、蒸 汽 、 空 气 、 煤 气 及 油 品 等 介 质
灰 铸 铁 常 用 牌 号 为 ：HT200、HT250、HT300、HT350
二、可锻铸铁：适用于公称压力 PN≤2
5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10
三、球墨铸铁：适用于 PN≤4
0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质
常用牌号有：QT400-15、QT450-10、QT500-7
鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验
根据经验，建议 PN≤2
5MPa，阀门还是采纳钢制阀门为安全
四、耐酸高硅球墨铸铁：适用于公称压力 PN≤0
25MPa，温度低于 120℃的腐蚀性介质
五、碳素钢：适用于公称压力 PN≤32
0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质
常用牌号有 WC1、WCB、ZG25 及优质钢20、25、30 及低合金结构钢 16Mn
六、铜合金：适用于 PN≤2
5MPa 的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为 ZGnSn10Zn2(锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4(铝青铜)
七、高温铜：适用于公称压力 PN≤17
0MPA、温度≤570℃的蒸汽及石油产品
常用牌号有 ZGCr5Mo,1Cr5M0
ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9 等牌号
具体选用必须根据阀门压力与温度法律规范的规定
八、低温钢：适用于公称压力 PN≤6
4Mpa,温度≥-196℃乙烯，丙烯，液态天然气 ， 液 氮 等 介
